手摇刷式过滤器是管道输送过程中用于对管道中介质内的杂质进行过滤和排除的高效过滤设备。中文名手摇刷式过滤器外文名SSY用 于对管道中介质内的杂质设 备压缩机、水泵、阀门、简介

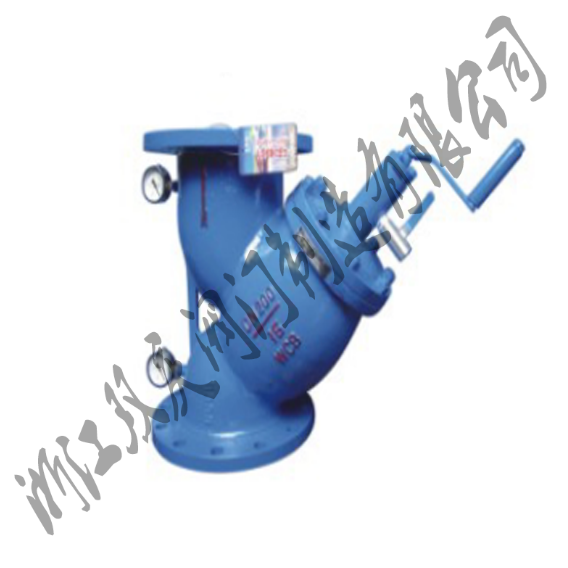

手摇刷式过滤器是指安装在管道上对流体中的铁锈、沙粒等固体杂质进行滤除，保护管道上的设备免受磨损和堵塞，使机器设备：压缩机、水泵、阀门、仪表等能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。其突出优势是清除过程可以在过滤器时进行，无需拆卸管体，不影响设备的正常运行。
原理
手摇刷式过滤是一种半自动清洗过滤器，利用过滤器滤网内置的刷子和刷架，刷除滤网上的污物、杂质等颗粒，再通过排污阀排出。其大特点是：清洗可在过滤器工作过程中进行，无需断流不影响设备的正常运行。 [1]
结构材质
该过滤器结构合理，用材讲究，壳体采用优质碳钢，也可根据用户要求采用不锈钢；不锈钢毛刷采用无机材料制成（弹性好，强度较高，耐蚀及耐老化性能优）和不锈钢刷架组成；滤网为精心制作不锈钢楔形网，结构讲究，十分便于刷去杂物，过滤、清洗效果大大优于冲孔网或纺织网，且洗网时刷毛不易损伤。使用时只需轻轻转动刷架外部的手柄即可。
技术参数
工作压力：≤1.0Mpa(如需更高的工作压力，订货时请注明)压力损力：≤0.015Mpa过滤精度：0.8 mm(0.2~3.5mm精度范围均可制造)高工作温度：≤100?C引技术参数规格尺寸mm产品型号ZKD-SS型口径LH壳体材质碳钢DN25160125过滤芯件304不锈钢DN32180145螺栓螺母20# 304 316LDN40195164过滤精度10~500目DN50215186密封垫片NER PTFEDN80285273环境温度450C~-30CDN100300306公称压力0~10.0MPa 150~600LBDN150380400连接形式法兰 螺纹 对焊DN200480470法兰标准GB HG SH JB ANSI JIS DINDN250545480制造标准HGJ532-91 GB150-98DN300605640
选型原则
1、进出口通径：原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。2、公称压力：按照过滤管路可能出现的高压力确定过滤器的压力等级。3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。4、过滤器材质：过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。5、过滤器阻力损失计算水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kp
