810D顶部导向型单座调节阀，采用顶部导向不平衡式结构，具有高强度、重载荷、S型流道、压降损失小、流量系数大、可调范围广、流量特性精度高。该类型调节阀适用于工况压差较小的场合，关闭严密，适用于对介质流量或者压力的调节。
阀座采用螺纹拧入式结构，具有可靠性能强，后期更换维修方便等特点，解决了传统的无阀座机构泄露无法更换的困难。延长了使用寿命。采用流开式设计，介质趋向于阀门开启的方向，小开度可控性好，流量特性畸变小。根据工况可选配电动或气动执行器进行控制。
设计特色 Design features
顶部导向型
不平衡内部结构
阀座易更换结构
可任意配置电/气动执行器
技术参数 Technical parameter
口径范围：DN15～DN400 (1/2"～16")
压力范围：PN1.6～6.3MPa（150～300LB）
温度范围：-196℃～ 550℃（可选）
材质可选：碳钢、不锈钢、双相钢
流量特性：等百分比、线性、快开
泄露等级：ASME B16.104 V
阀盖形式：标准型、散热型、低温型、波纹管型
连接方式：法兰、焊接、螺纹（1"内）
执行机构：气动执行器、电动执行器

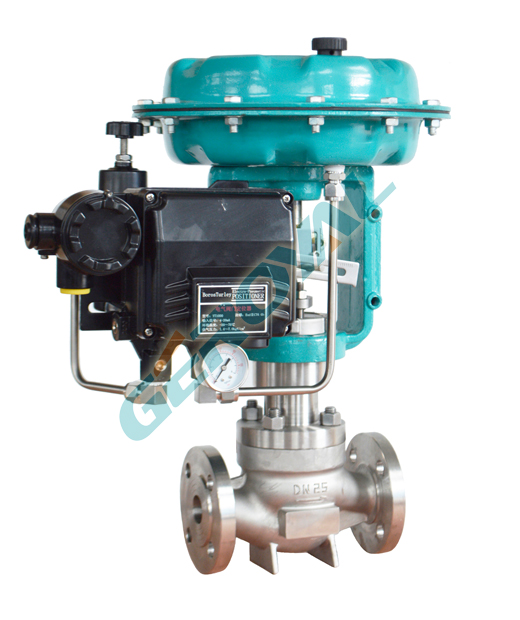

气动单座调节阀 技术参数
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
|
200
|
250
|
300
|
|
阀座直径(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
|
200
|
250
|
300
|
|
额定流量系数(KV)
|
直线
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
|
275
|
440
|
630
|
875
|
1250
|
|
等百分
|
6.3
|
10
|
|
25
|
40
|
63
|
100
|
|
250
|
360
|
570
|
850
|
1180
|
|
允许压差(MPa)
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0,7
|
0.6
|
0.5
|
0.3
|
0.2
|
0.1
|
|
公称压力(MPa)
|
1.6、2.5、4.0、6.4、10.0
|
|
额定行程(mm)
|
|
25
|
40
|
60
|
100
|
|
执行器型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
阀盖形式
|
标准型(-17～ 250℃)、高温型( 250～ 450℃)、低温型(-40～-196℃)、波纹管密封型(-40～ 350℃)
|
|
压盖形式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|
阀芯形式
|
单座柱塞型阀芯
|
|
流量特性
|
直线性、等百分比
|
气动单座调节阀 执行器参数
|
配置执行器类别
|
ZHA/B多弹簧簿膜执行机构
|
|
执行器型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面积(cm2)
|
350
|
350
|
560
|
900
|
|
|
行程(mm)
|
10、 |
24
|
40
|
40、60
|
100
|
|
弹簧范围(KPa)
|
20～100（标准）、20-60、60-100、40-200、80-240
|
|
膜片材料
|
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
|
供气压力
|
140～400KPa
|
|
气源接口
|
RC1/4"
|
|
环境温度
|
-30～ 70℃
|
|
可配附件
|
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
|
作用形式
|
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
|

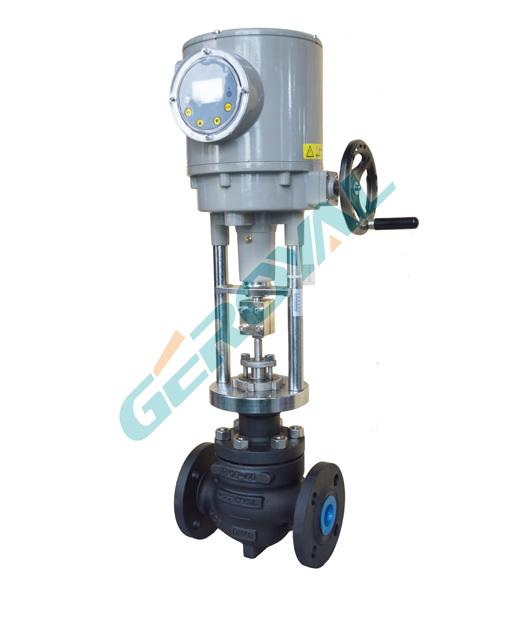

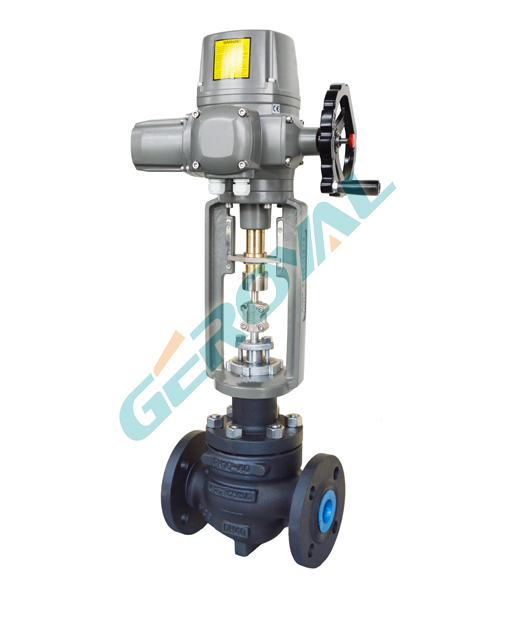

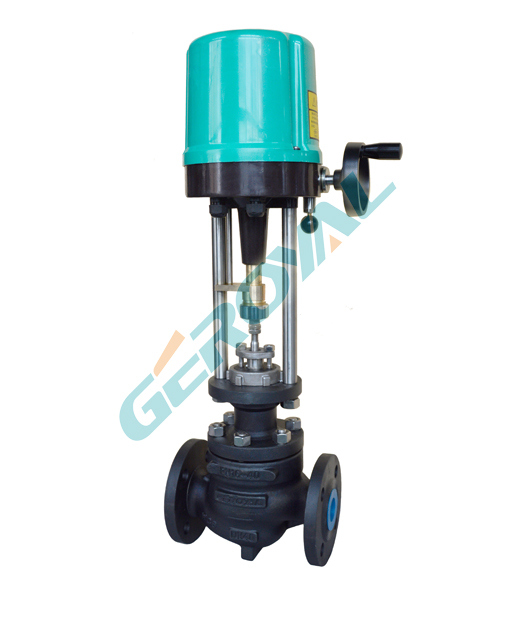

电动单座调节阀 技术参数
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
|
200
|
250
|
300
|
|
阀座直径(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
|
200
|
250
|
300
|
|
流量系数(KV)
|
直线
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
|
275
|
440
|
630
|
875
|
1250
|
|
等百分
|
6.3
|
10
|
|
25
|
40
|
63
|
100
|
|
250
|
360
|
570
|
850
|
1180
|
|
允许压差(MPa)
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0,7
|
0.6
|
0.5
|
0.3
|
0.2
|
0.1
|
|
公称压力(MPa)
|
1.6、2.5、4.0、6.4
|
|
额定行程(mm)
|
|
25
|
40
|
60
|
100
|
|
阀盖形式
|
标准型(-17～ 250℃)、高温型( 250～ 450℃)、低温型(-40～-196℃)
|
|
压盖形式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|
阀芯形式
|
单座柱塞型阀芯
|
|
流量特性
|
直线性、等百分比
|
|
配置执行器类别
|
381L系列电动执行器、PSL系列电动执行器、其他进口品牌（西门子、罗托克）
|
|
执行器参数
|
电源电压：220V、380V；输入信号：4-20mA或1-5V?DC；输出信号：4-20mA?DC
|
|
防护等级：相当IP55、隔爆标志：ExdⅡBT4、BT6(ExdⅡCT4特殊定制)、手操功能：手柄
|
|
环境温度：-25～ 70℃、环境湿度：≤95%
|
气动单座调节阀 性能指标
|
项目
|
配EPP定位器
|
配YT定位器
|
|
始终点偏差%
|
气开
|
始点
|
?1.0
|
?1.0
|
|
始点
|
?1.0
|
?1.0
|
|
气关
|
始点
|
?1.0
|
?1.0
|
|
终点
|
?1.0
|
?1.0
|
|
额定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%?阀额定容量
|
|
可调范围R
|
50：1
|
电动单座调节阀 性能指标
|
项目
|
指标值
|
|
基本误差%
|
配3810L?2.5； 配PSL?1.0
|
|
回差%
|
配381L ?2.0； 配PSL?1.0
|
|
死区%
|
1.0
|
|
始终点偏差%
|
电开
|
始点?2.5
|
终点?2.5
|
|
始点?2.5
|
终点?2.5
|
|
电关
|
始点
|
?2.5
|
|
终点
|
?2.5
|
|
额定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%?阀额定容量
|
|
可调范围R
|
30：1
|
