产品简介：
高真空蝶阀也是真空系统的重要真空设备之一。是在真空系统中用来隔断气流、调节与非配的真空元件。

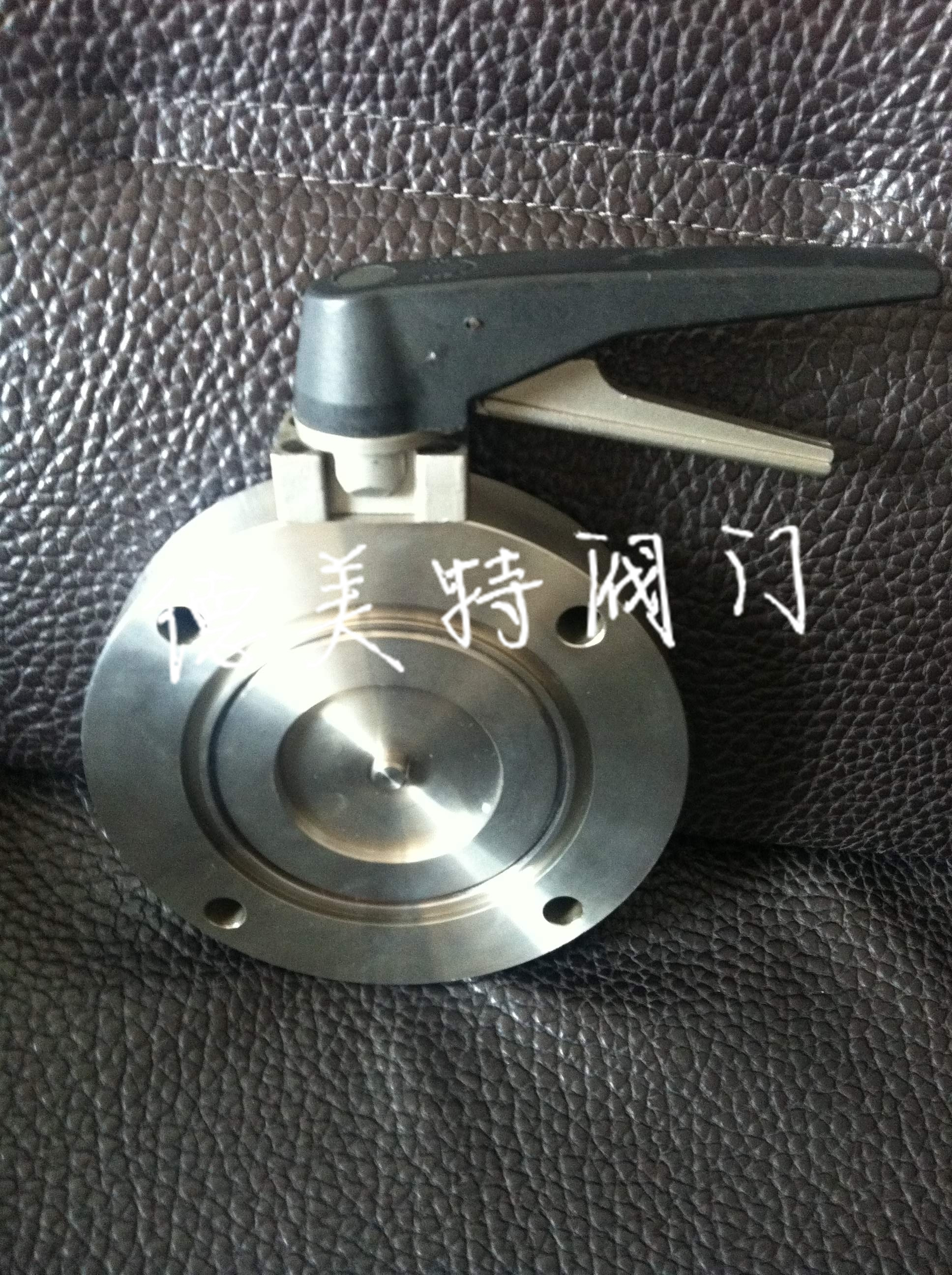

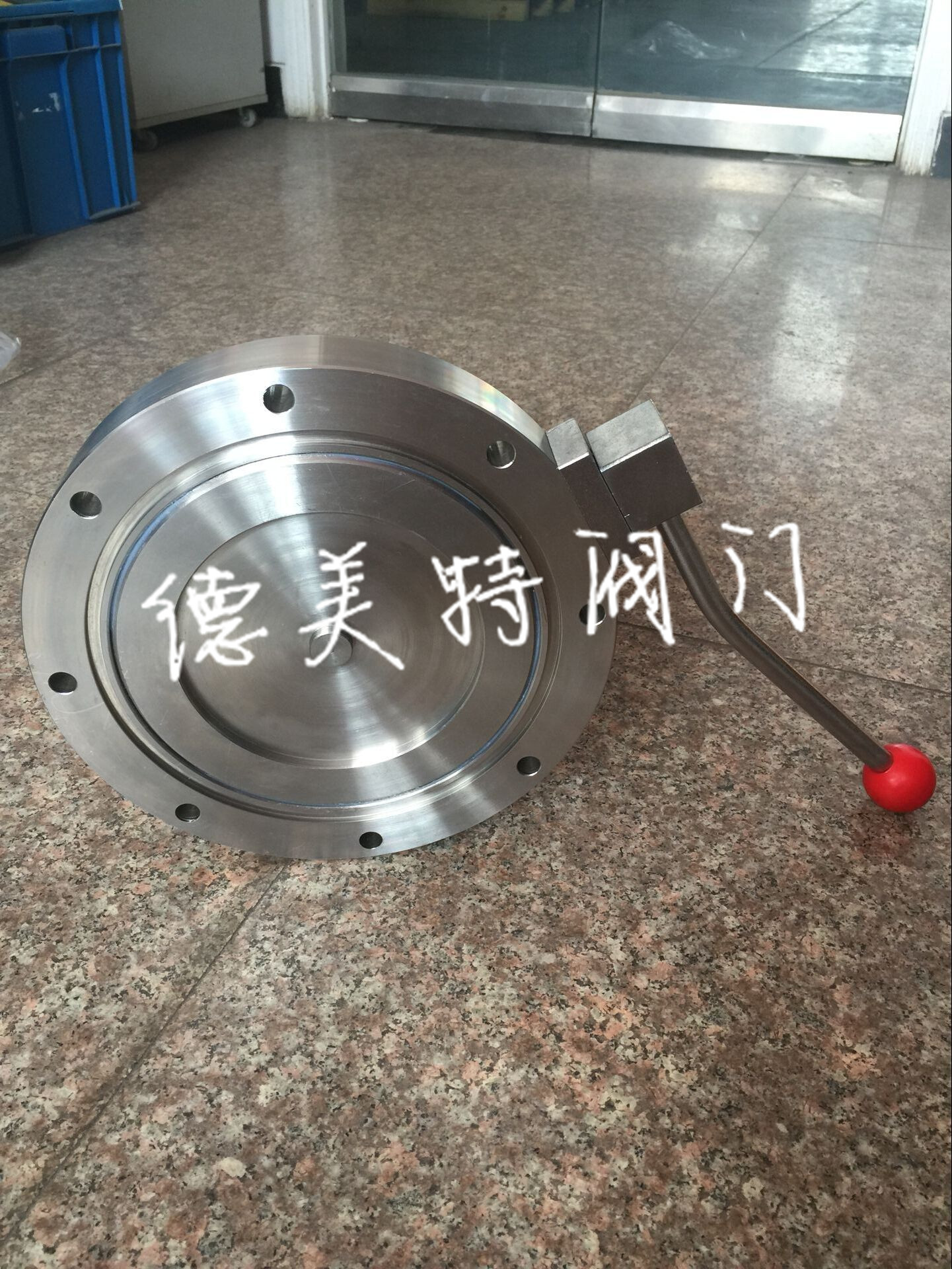

本公司研制的软密法兰式真空手动蝶阀结构紧凑，90?回转开关轻松，密封性能好，使用寿命长，高真空蝶阀被广泛用于纯净空气、非腐蚀性气体等不含颗粒粉尘的介质中，作为调节和截止使用。
高真空蝶阀可以由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。旋转蜗轮蜗杆传动装置，使蝶板达到启闭及调节流量的目的，手轮顺时针方向旋转为阀门关闭，手动真空蝶阀可以任意安装。
高真空蝶阀是进一步改良成型的，也是目前应用zui广泛的真空阀之一。其结构特征为在阀杆轴心既偏离蝶板中心。手动真空蝶阀的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。当碳钢材质时采用的丁腈橡胶；不锈钢材质时候采用了氟橡胶。刮擦大幅度的降低、同时还提高了手动真空蝶阀在高温领域的应用。这种手动真空蝶阀性能先进，工作未定可靠，保证了对装置的正常运转，标志着本厂对于真空阀门设计要求与生产有相当高的要求。
外形连接尺寸：
|
Model
型号
|
DN
|
D
|
Do
|
D1
|
B
|
H
|
B1
|
L
|
n-φc
|
|
GI-32
|
32
|
78
|
64
|
36
|
22
|
32
|
36
|
115
|
4-φ7
|
|
GI-40
|
40
|
85
|
70
|
44
|
22
|
40
|
36
|
115
|
4-φ7
|
|
GI-50
|
50
|
110
|
90
|
55
|
22
|
50
|
36
|
115
|
4-φ9
|
|
GI-65
|
65
|
125
|
105
|
70
|
26
|
130
|
38
|
135
|
4-φ9
|
|
GI-80
|
80
|
145
|
125
|
85
|
30
|
140
|
38
|
135
|
4-φ9
|
|
GI-100
|
100
|
170
|
145
|
105
|
30
|
153
|
38
|
135
|
4-φ12
|
|
GI-150
|
150
|
220
|
195
|
156
|
35
|
179
|
40
|
165
|
8-φ12
|
|
GI-200
|
200
|
275
|
250
|
208
|
40
|
208
|
40
|
185
|
8-φ12
|
|
GI-250
|
250
|
330
|
300
|
258
|
45
|
234
|
45
|
300
|
8-φ14
|
|
GI-300
|
300
|
380
|
350
|
308
|
55
|
300
|
55
|
350
|
8-φ14
|
|
GI-400
|
400
|
500
|
465
|
408
|
60
|
340
|
60
|
500
|
8-φ18
|
