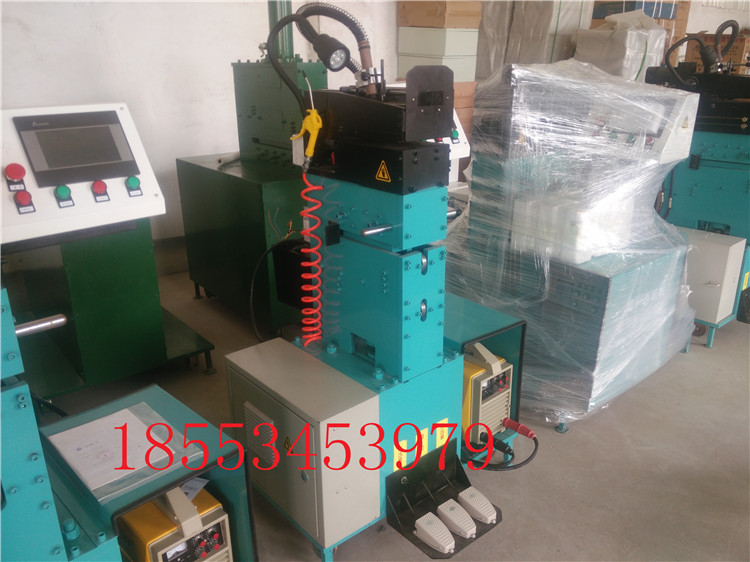

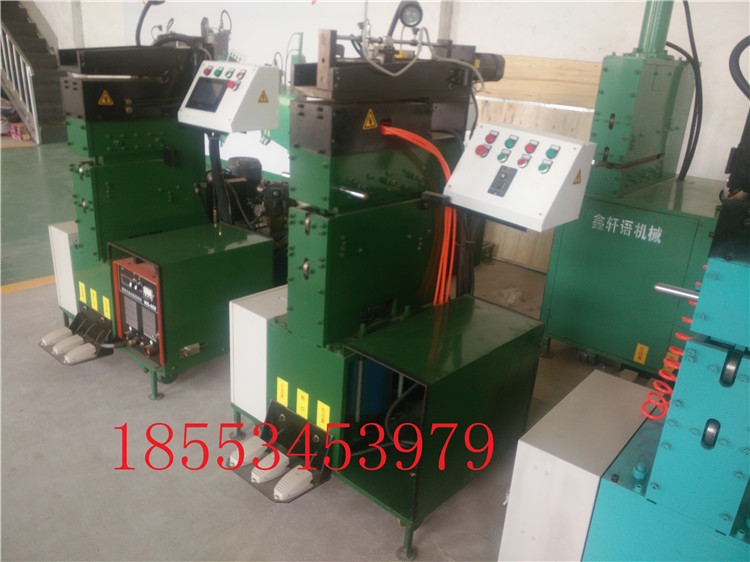

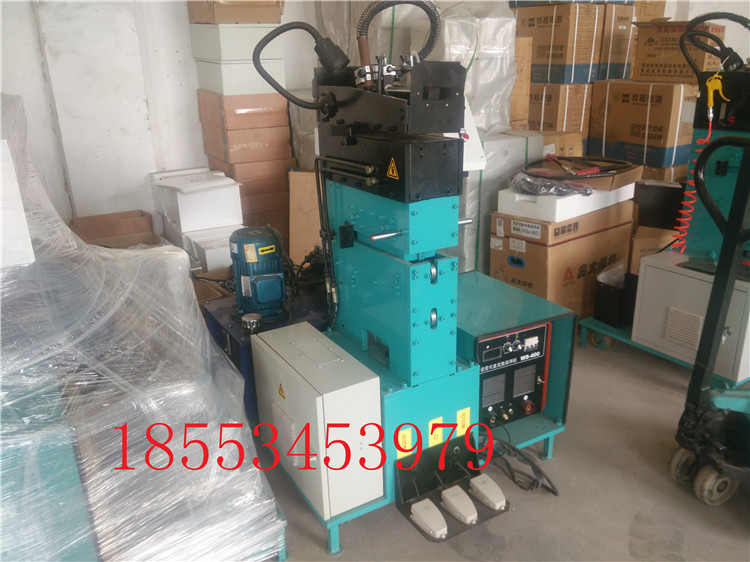

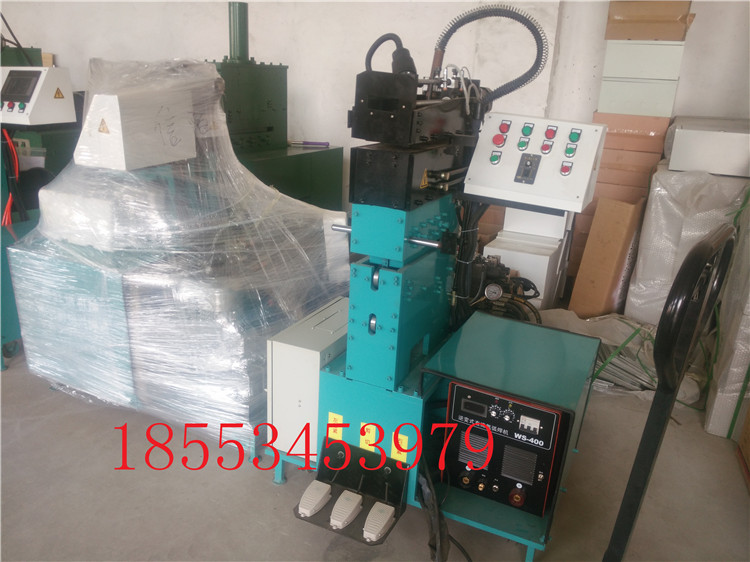

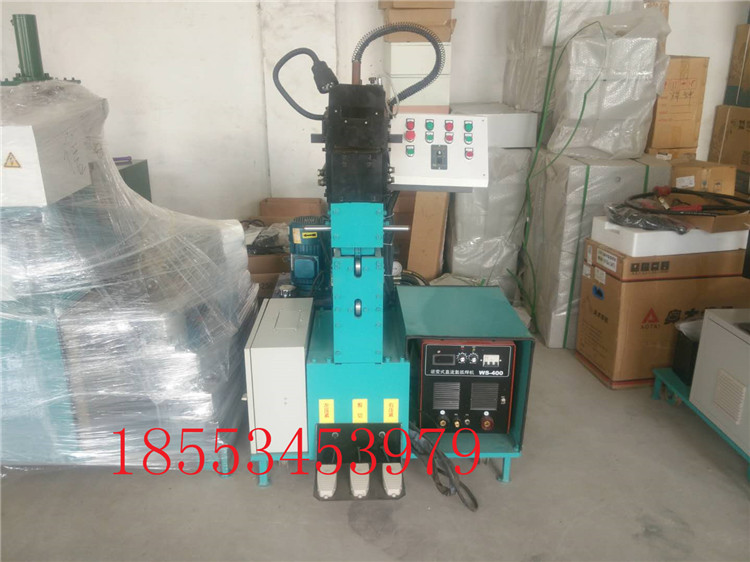

一、 结构及操作
1.剪切采用斜度剪切，两个下刀固定在下刀座上，下刀座通过螺栓与机架链接，上刀安装在移动托架上，上刀托架有油 缸上下运作。
2.夹紧，定位安装在机架上部。将两个焊接带材对正并夹紧。夹紧定位分成左、右两部分，分别两个靠脚踏开关控制气缸动作。
3.要对接的左、右两块带材由夹紧装置夹持铜板电极板中间，焊枪固定在移动滑块上，由丝杠带动往复运作。
4.电机驱动有丝杆带动，电机调节速度由变频器输出频率，调整焊枪速度。
5.整个焊接由接近开关控制，焊枪移动、氩弧焊机由电控箱控制，自动完成焊接动作。
6.左、右压紧指示灯亮为压紧，灯熄为放送。
7.左、右压紧有脚踏开关控制，每踏一次，左、右压紧装置变动一次。
8.剪切脚踏开关在中间，踏下时上刀向下剪切，松开时上刀返回。
9.接近开关是用来控制焊枪引弧、息弧、返回。调整焊枪移动块上的感应器，距离1—3mm，以便产生感应信号，焊枪的引弧、息弧时间（由电控控制）出厂已调整，一般无需调整位置，调整方式；使焊枪在带材边缘1—2.5mm起弧，在带材边缘0.5—4mm息弧。
10.电动按钮，有焊枪向前、向后两个按钮，可手动调整焊枪位置，有感应指示灯定位。
