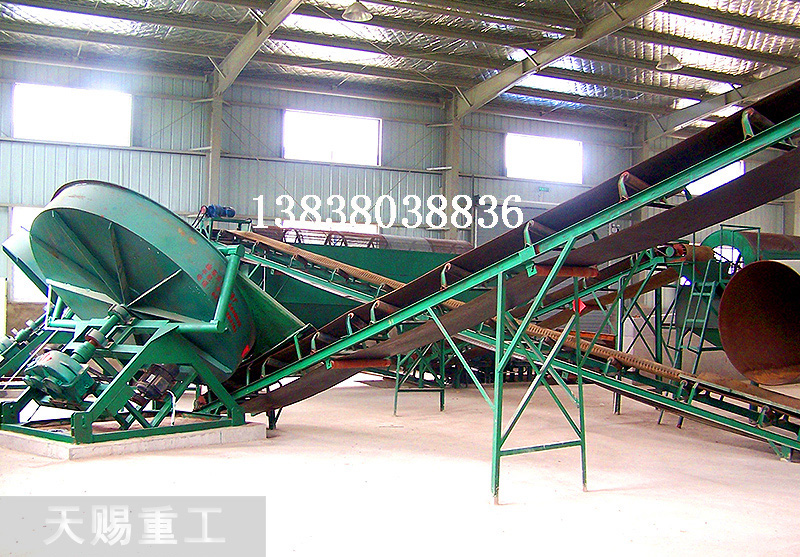

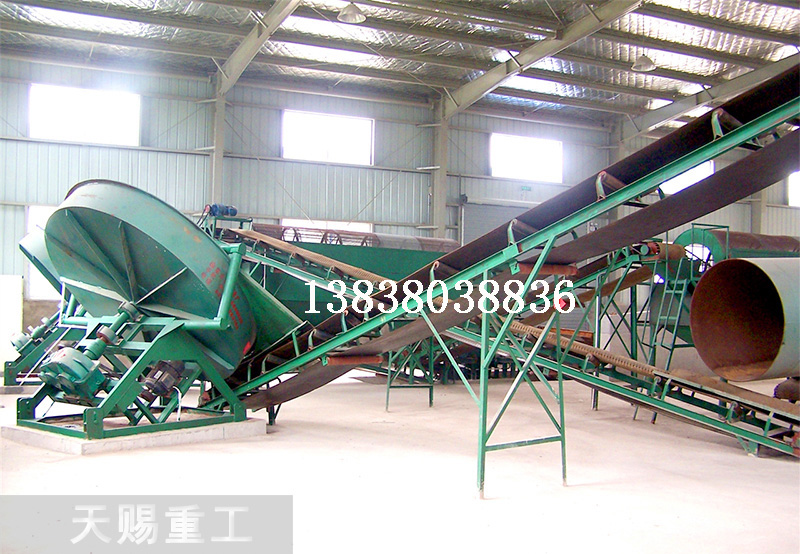

圆盘造粒机结构简述
整机可分为五大部分:
1.机架部分:由于整个机体的传动部分和转动工作部分都由机架支撑,受力较大,因此该机机架部分均采用优碳槽钢焊接而成,并通过了严格的质量认证和特定的技术要求,已达到本机所使用的目的.
2.调节部分:整台机器最重要的是造粒盘,而造粒盘的整个重心则安装与调节部分上.我公司专门采用了优碳钢板和槽钢焊接而成,并通过了严格的质量合格认证,均达到了本机所使用的要求.
3.传动部分:整台机器传动部分优为重要,整体的工作都有此而行.安装与传动调节架上的电动机和减速机,质量可靠.电动机带动皮带轮、三角带.减速机和小齿轮,由小齿轮传动造粒盘上的大齿轮使造粒盘工作.另外大小齿轮均采用了高频猝火,使用寿命是原有的两倍,整个造粒盘则固定在调节盘上的主动轴上,柱头联结部分采用锥度配合,设计更合理;

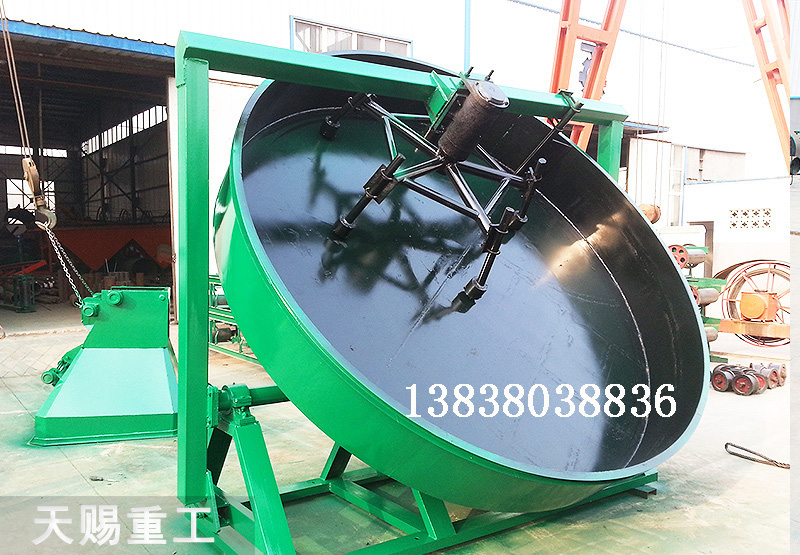

4.造粒盘部分:该机造粒盘盘角采用整体圆弧设计,成粒率可达到93%以上,造粒盘盘底还采用了多条辐射钢板加强,坚固耐用,永不变形;
5.自动清料部分:该部分安装于造粒盘上方,成下框型,上装有自动清料板,以便在生产过程中清除粘在盘壁上的物料,大大提高了该机的使用寿命,也节省了劳动力.
圆盘造粒机的安装与调试
1、安装：该系列圆盘造粒机出厂后主要有一下部件：
① 圆盘造粒机主体，主体包括机架、调节部分和造粒圆盘等结构；
② 主减速机一台，输入轴装有皮带轮，输出轴装有小齿轮一件；
③ 主点动机一台，装有皮带轮一件；
④ 支撑造粒圆盘装置包括主轴一件、滚子轴承两套、轴承座两件；
⑤ 附件：三角带、地角螺栓。
用户订货后，按本厂或自行设计的工艺流程图，筑好地基，基础上预留地脚孔。基础打成后应在完全凝固后方可安装机器。
