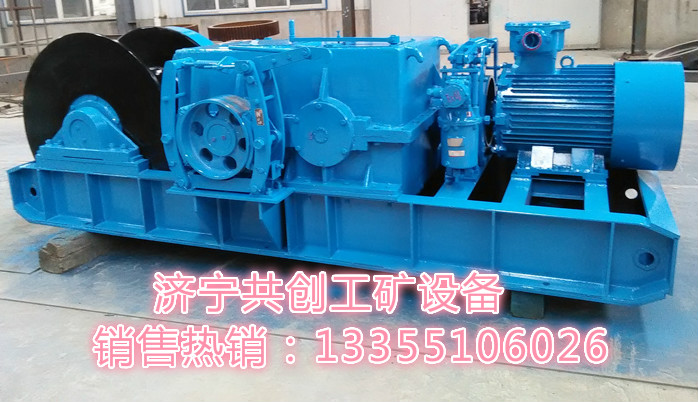

JSDB-16双速绞车
双速绞车采用锥齿轮传动形式，结构简单、安全可靠、维修方便。绞车宽度、高度尺寸较小适于井下空间窄小的条件下工作，绞车操作简单，配合调速手把启闭控制按钮开关即可方便使用。
主要技术参数
1、外层钢丝绳最大静张力：160kN
2、卷筒尺寸（直径?宽度）：φ510?530(mm)
3、外层钢丝绳绳速：1.39m/s（快速）0.20（慢速）
4、钢丝绳直径：28mm
5、容绳量：300m
6、快速外层最大静张力：25.4KN，快速外层最大静张力160KN
7、电动机型号：YBk2-250M-6
功 率：37kW
转 速：980r/min
电 压：380/660v 660/1140v
8、外型尺寸（长?宽?高）：3260?1060?1060(mm)
9、绞车重量（包括电动机）：4030kg
隔爆型磁力启动器：BQZ-120N；
隔爆型控制按钮：LA81-3。
济宁共创工矿机械有限公司

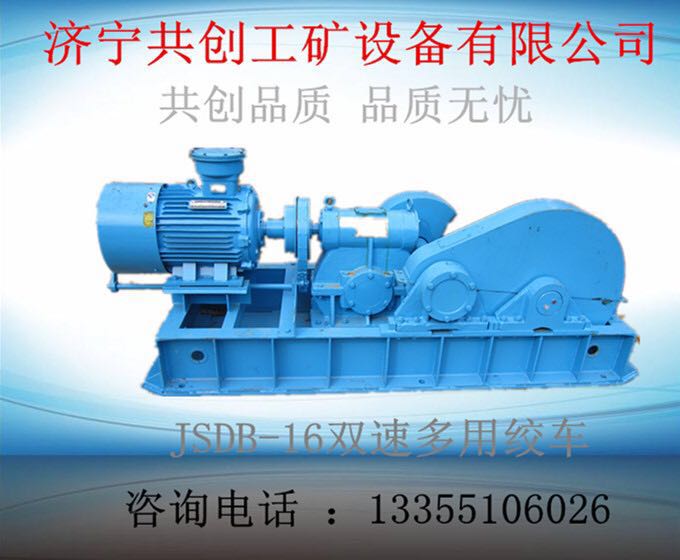

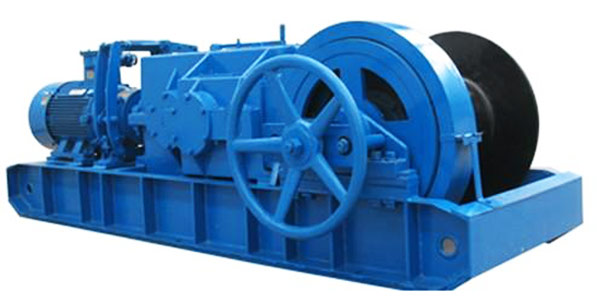

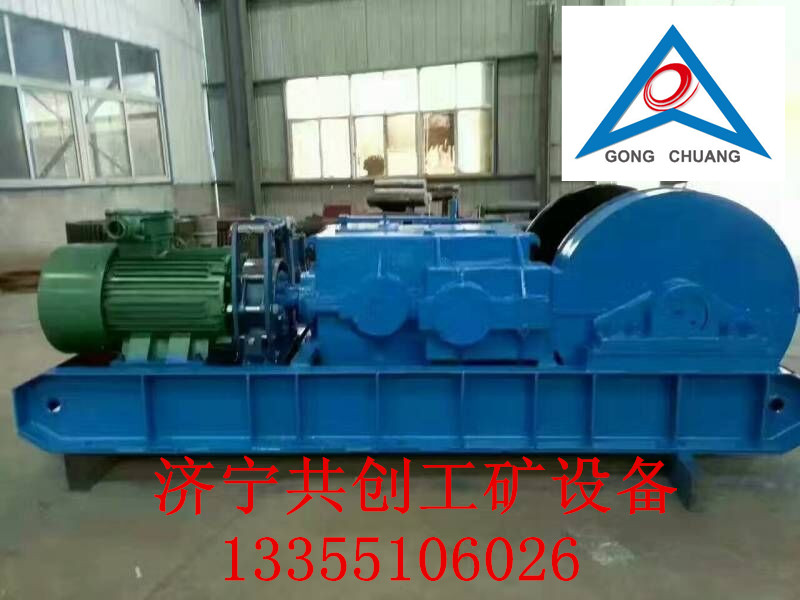

JSDB-16双速多用绞车37kw双速绞车
JSDB系列双速多用绞车具有快速和慢速两档速度，主要用于井下采煤工作面，综采设备及各类机电设备的搬迁等辅助运输工作，以及井下采掘工作面，井底车场、上山下山、煤矿地面等处的矿车调度、物料运输工作，还可用于回采工作面的回柱放顶。
本系统绞车采用锥齿传动形式，结构简单、安全可靠、维修方便。绞车宽度、高度尺寸较小适于井下空间窄小的条件下工作，绞车操作简单，配合调速手把启闭控制按钮开关，使用方便。
|
型 号
|
JSDB-13
|
JSDB-16
|
JSDB-19
|
JSDB-25
|
|
慢 速
|
外层最大静张力（KN）
|
130
|
160
|
190
|
250
|
|
内层最大静张力（KN）
|
200
|
280
|
320
|
390
|
|
平均静张力（KN）
|
165
|
220
|
250
|
320
|
|
传动比
|
187.85
|
228.7
|
238.88
|
238.88
|
|
平均绳速（m/s）
|
0.11
|
0.158
|
0.168
|
0.168
|
|
快 速
|
外层最大静张力（KN）
|
15
|
20
|
25
|
30
|
|
传动比
|
25.82
|
31.4
|
34.81
|
34.81
|
|
外层最大绳速（m/s）
|
1.24
|
1.51
|
1.51
|
1.51
|
|
卷筒
|
直径(mm)
|
φ435
|
φ540
|
φ545
|
φ545
|
|
容绳量(m)
|
180
|
300
|
400
|
500
|
|
钢丝绳
|
直径(mm)
|
24
|
28
|
30
|
30
|
|
结构
|
6?19
|
|
公称抗拉强度(MPa)
|
1670
|
|
电动机
|
功率(KW)
|
30
|
37
|
45
|
55
|
|
外形尺寸（长?宽?高）
|
3182?968?987
|
3626?1074?1147
|
3825?1074?1187
|
3865?1274?1187
