WM-XT/WH型挖掘机操作教学设备是我公司依据国家职业技能鉴定中心颁布的职业标准（NY/T 1777-2009）研制开发的仿真模拟器，并取得由中华人民共和国国家版权局颁发的软件著作权证书，证书编号：2013SR039497。该系统配备IC卡考核管理系统对培训学员进行教学考核，驾驶座舱进行了大量技术创新和改进，并配置了最新的“WJR挖掘机模拟软件11.0”协同作业版，该软件提供挖掘机各种作业训练课题，同时可以实现挖掘机、装载机、推土机、自卸车同一场景协同作业，课题丰富、逼真的各种操作课题及功能，为机械工程专业首选的教学设备。

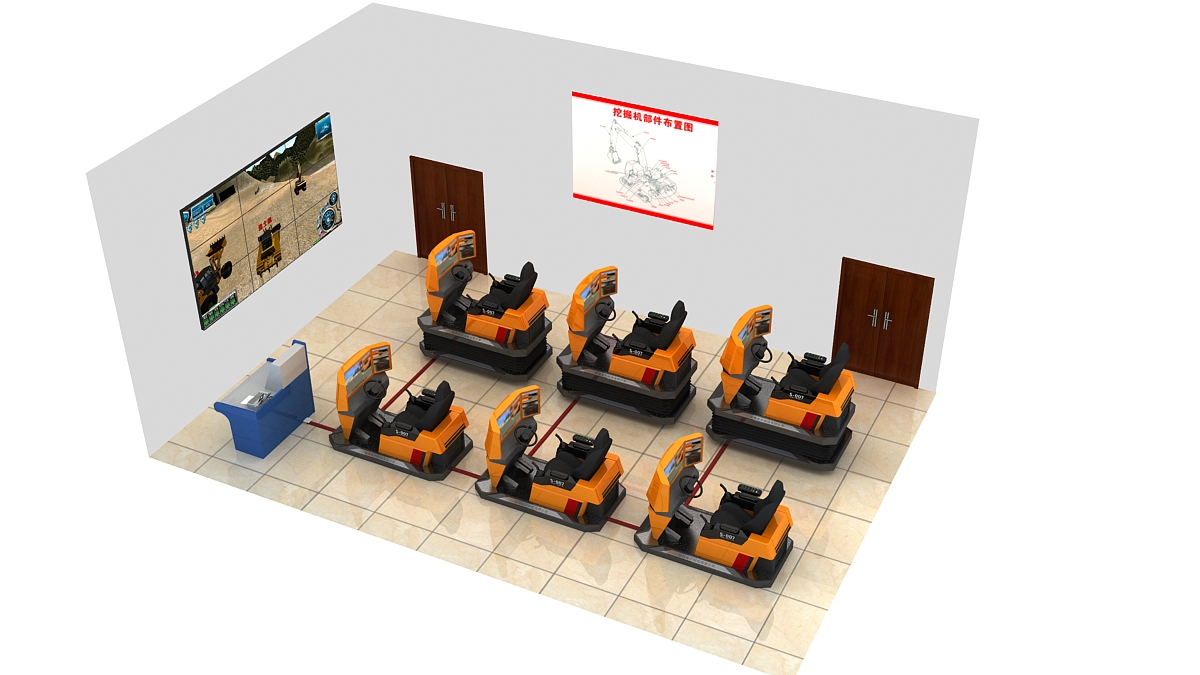

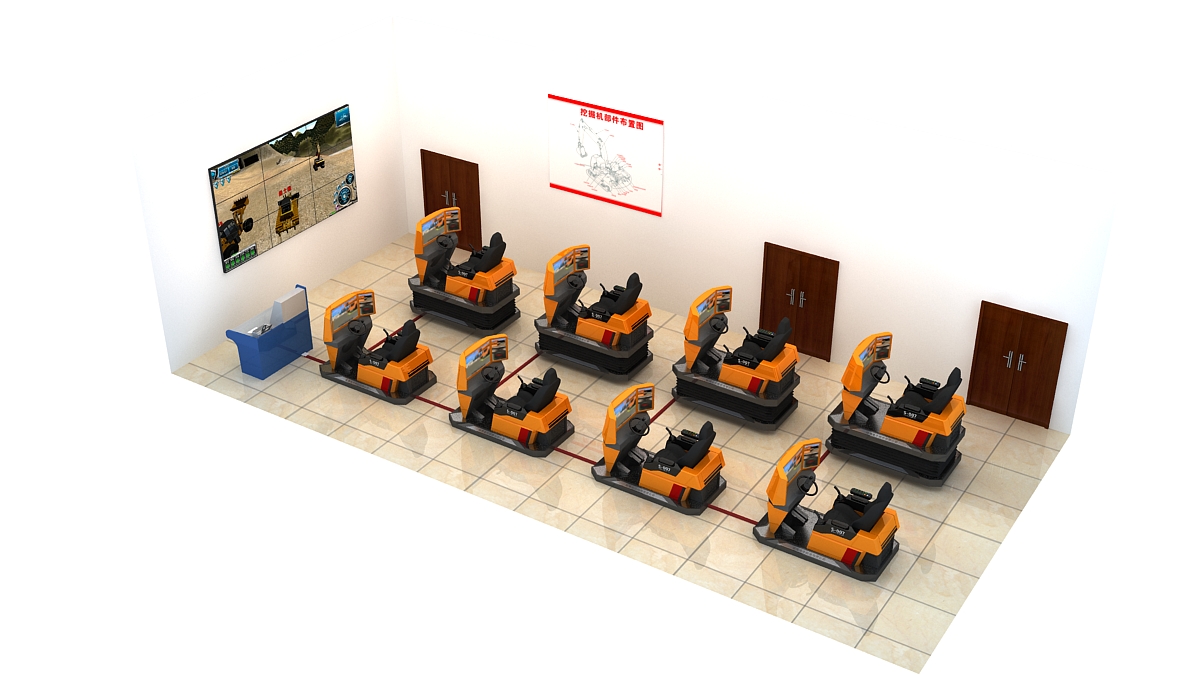

1、软件系统实现局域网内多种设备多机协同；教师通过开设协同作业房间，指挥多种设备组成协同作业施工团队（可实现30台套），使其在同一复杂施工场景内完成联合或独立的施工作业。
2、实现挖掘机单机训练、协同考核、理论考核、视频教学等培训功能，并可由教师自主添加理论试卷、视频录像、示教图片等教学课件。
3、配备特种设备作业人员管理系统，通过IC卡可自主录入受训人员的各种信息并记录存档，便于教学管理。

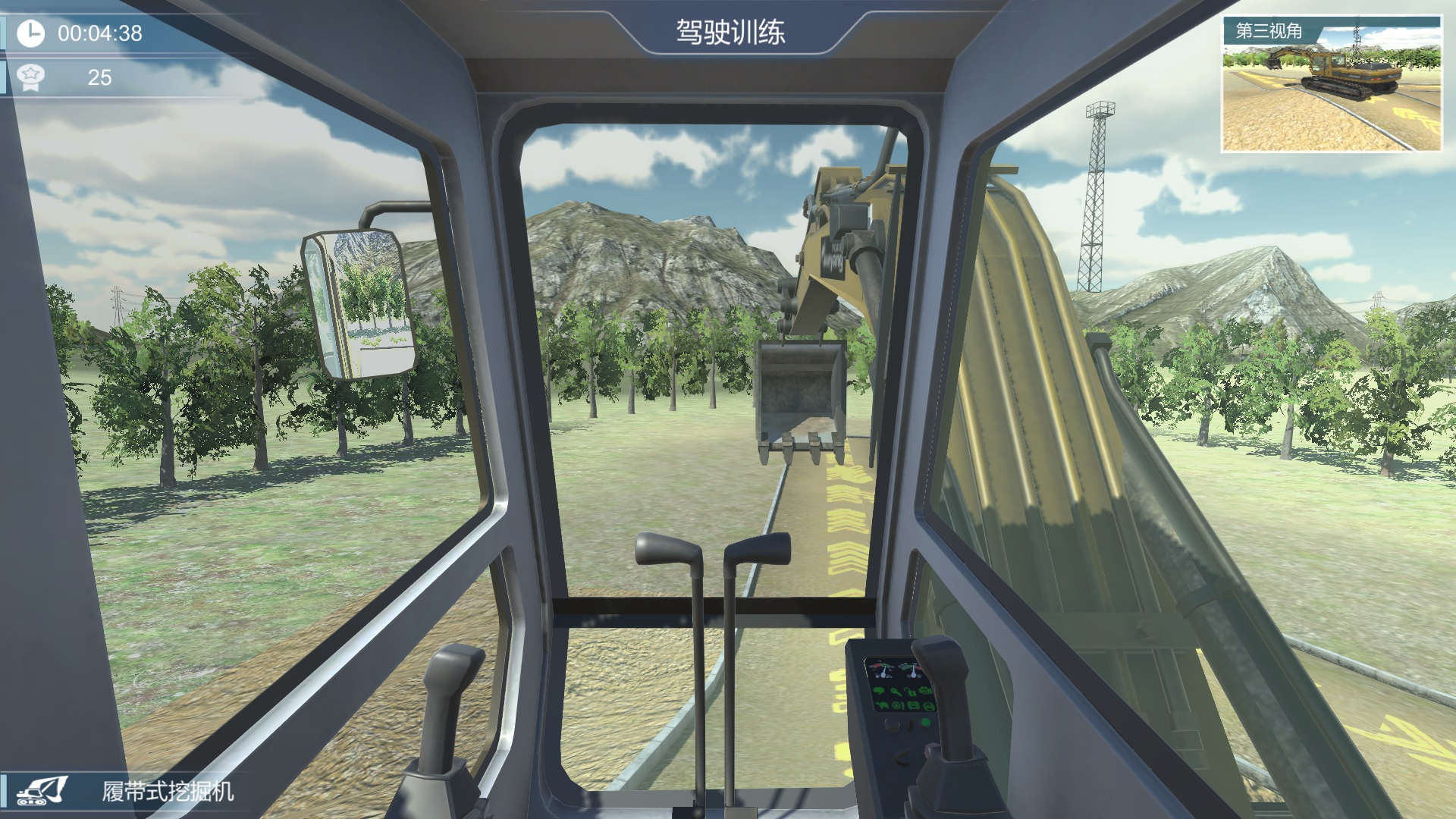

4、软件中设置多个视角，便于受训者通过不同的视角观察挖掘机的动作，有利于受训者操作技能的提高。如：第三人称视角、驾驶室视角、俯视角等；并可通过视角摇杆进行360度全视角查看。
5、软件可对挖掘机训练内容进行参数设置，如训练时间、协同设备数量、工作量、训练类型等设置。
6、当前机器状态参数显示窗口，可观察机器的各项参数及状态变化，如：油压、油温、电压、水温等，与真机设备显示效果相同。
7、辅助功能：a具有小挖推土铲控制器、功能按钮、微缩地图实时状态的显示功能；b自主修改课题中的安全操作提示内容；c操作过程中机器的正确姿势提示。
8、软件中包含2种不同吨位（6吨、20吨）多种品牌的建模供学员选择练习， 并具有推土铲操作功能。
9、配备协同作业教师管理平台，实现信息化管理功能，将局域网内所有学员的身份信息、培训信息及考核成绩汇总到教师端管理系统中，方便教师对各类信息进行汇总、分析、查询、打印。
一、挖掘机操作教学设备硬件：

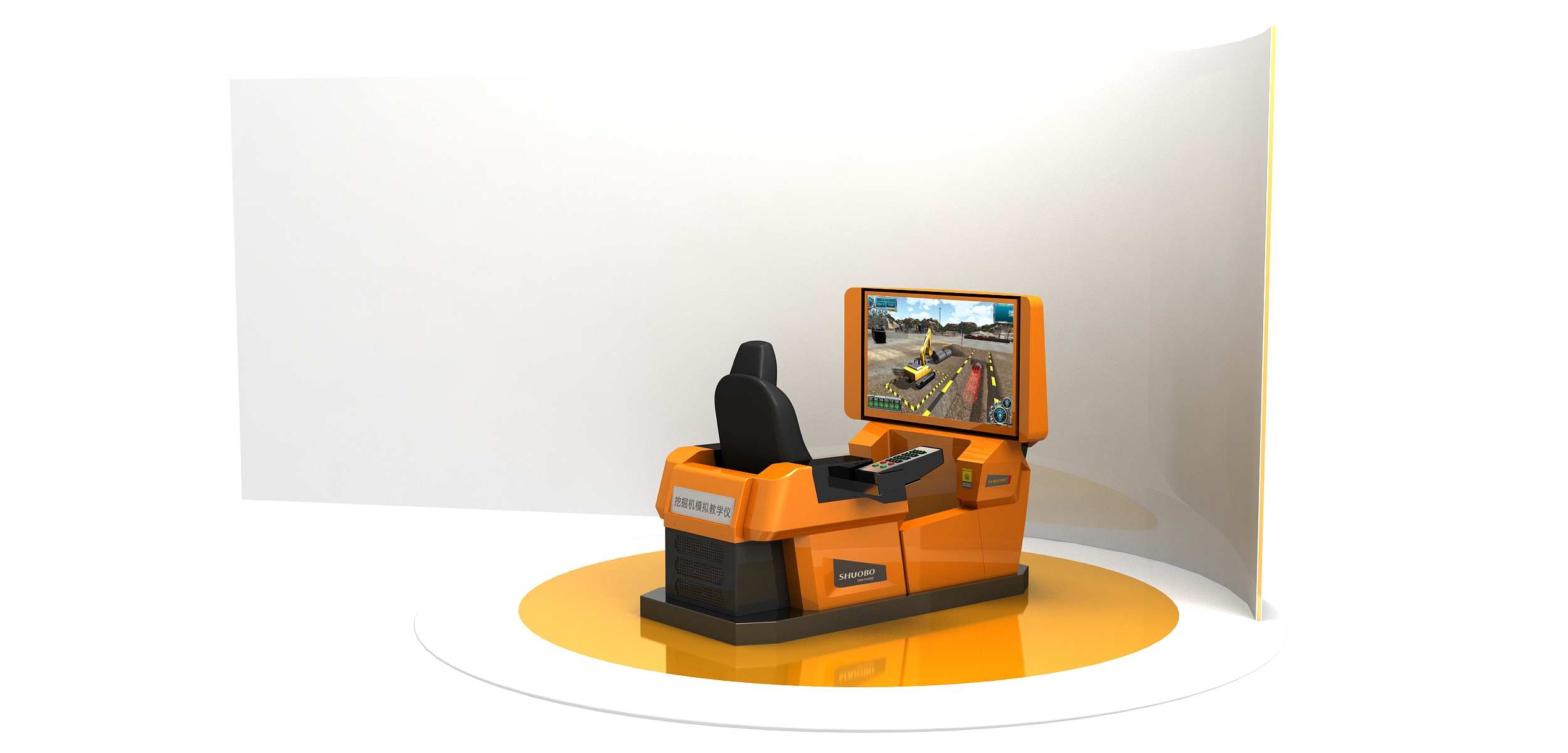

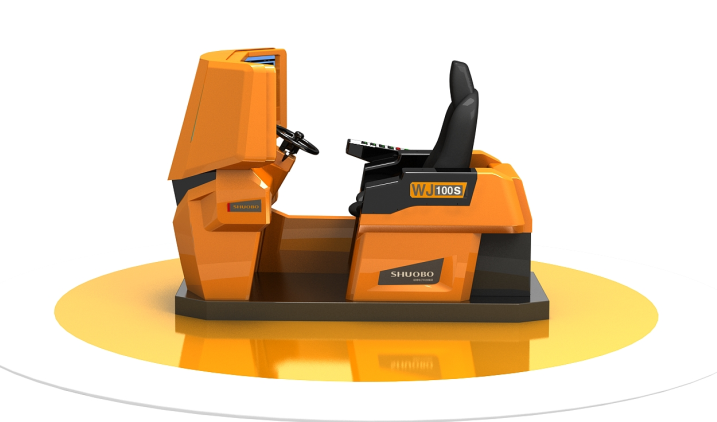

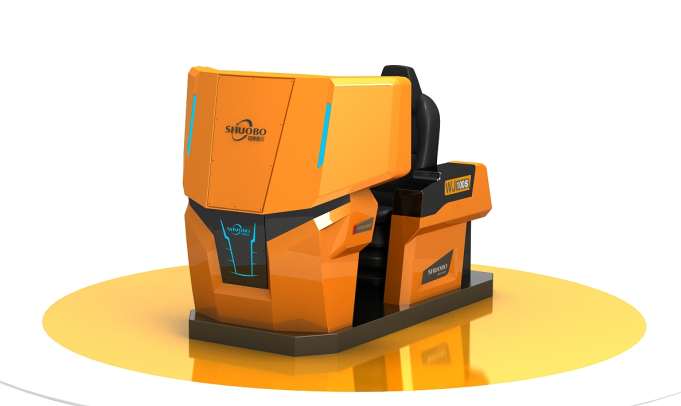

该设备硬件由设备底座、驾驶座舱、大屏幕显示器护壳、驾驶座椅、PC系统、视景显示器、高灵敏度操作手柄、IC卡读写装置、360度视角摇杆、行走操作杆，液压安全锁杆，数据采集系统及各种功能控制按钮等组成。设备采用与真实挖掘机相同的操作部件，逼真的操作手感，使得其操作功能、操作感觉与真机完全吻合；
操作手柄：采用和真机完全相同的下压式操作方式，其全部零部件都采用激光线切割完成，并采用自锁螺丝锁紧，实现了整个手柄无焊接、无拼凑，最大限度的降低了各种故障隐患；传感器采用先进霍尔传感器，利用磁场的强弱区别来实现手柄操作的模拟量，无任何接触式摩擦损耗，将手柄的使用寿命延长至2-3年！
液压安全锁杆：为液压挖掘机所必备的操作部件之一，其功能是当挖掘机拉起液压安全锁后，所有的液压部件都被锁死，避免了由于误操作而造成的各种重大安全事故！
行走控制踏板：采用与真机完全相同的零部件进行组装生产，保证学员操作感觉与真机操作效果完全相同，在保证产品质量的同时实现了与真机的最大相似性！
油门大小调节：油门控制旋钮配合设备软件中的声音、速度模块可以进行各种油门速度的操作训练，实现与真机相同的操作速度变化效果。
行走档位调节：通过提供2种不同速度（兔子档、乌龟档）的挖掘机行走档位，与真机完全相似的操作速度来实现学员操作时逼真的视觉效果！
功能控制按钮：该组合控制按钮包括：反正手机器切换按钮、驾驶室视角及外部视角切换按钮、一键开关机功能、退出控制按钮等，配合软件设计以此实现各种强大的操作功能。
视角调整摇杆：可实现360度视角查看，真实再现驾驶员视景，方便学员进行操作训练。
推土铲控制杆：逼真模拟小挖推土铲控制动作，实现与真机相同操作功能。
IC卡读写装置：读取或写入学员各种身份信息，并配合教师端管理系统将学员身份信息、班级、组别、联系方式、操作信息、考核成绩等数据存储到服务器，进行成绩汇总打印。
二、软件部分
该系统配备最新的WJR挖掘机模拟软件11.0协同作业版，该软件为我公司结合挖掘机培训行业最新标准设计完成，具有自主知识产权，是一款理论与实践操作考评相结合的最新训练软件。

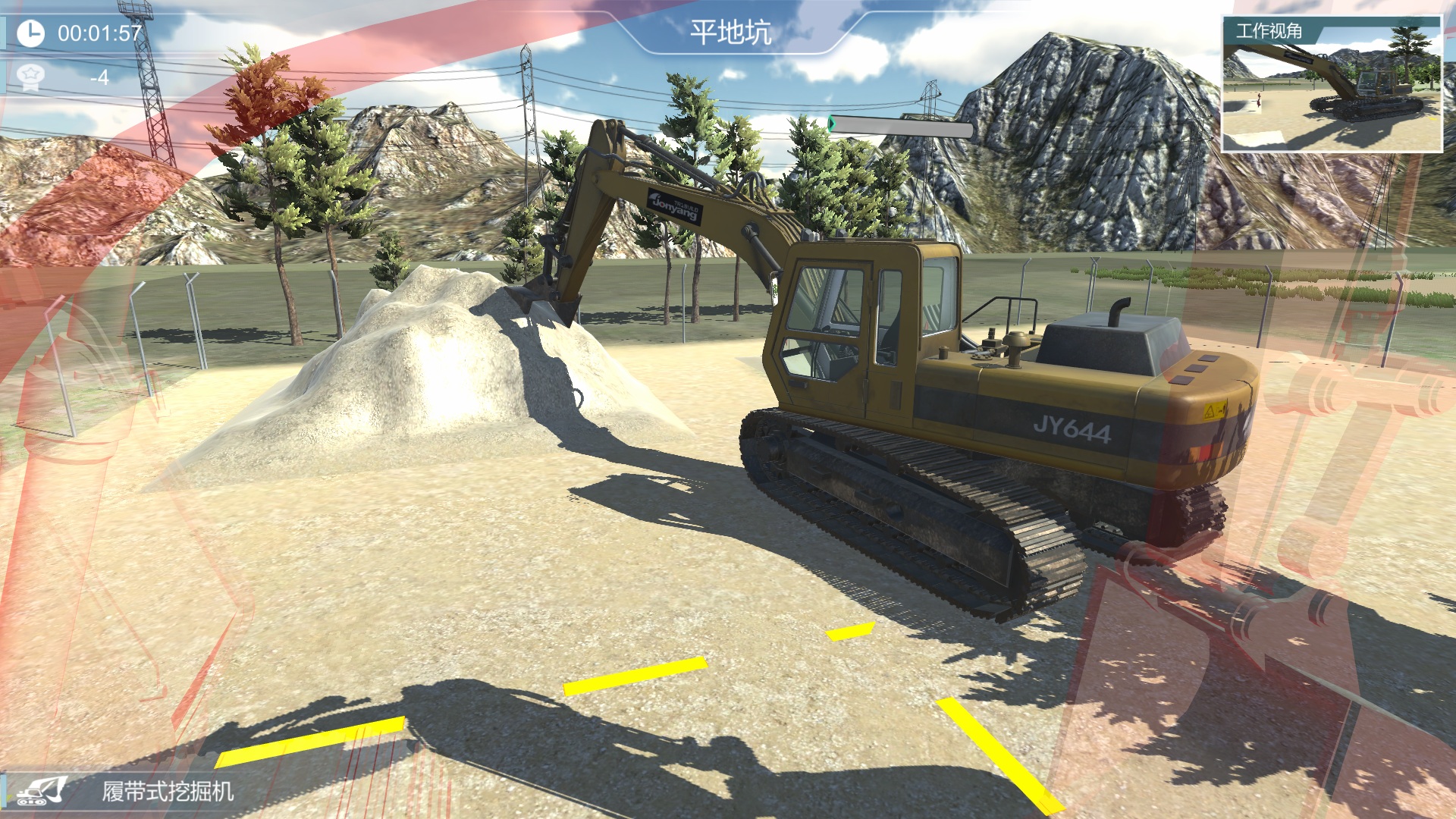

软件采用挖掘机3D数字模型，实现挖掘机各种转向、行走和大小臂、铲斗运动的逼真模拟，与推土机装载机等设备协同作业，真实再现工地施工场景；另外利用最新的计算机技术，实现真实的三维场景及逼真的声音模拟。
1、 训练课题按照四个模式分别进行操作训练：基础训练，考核操作，协同作业和理论学习。

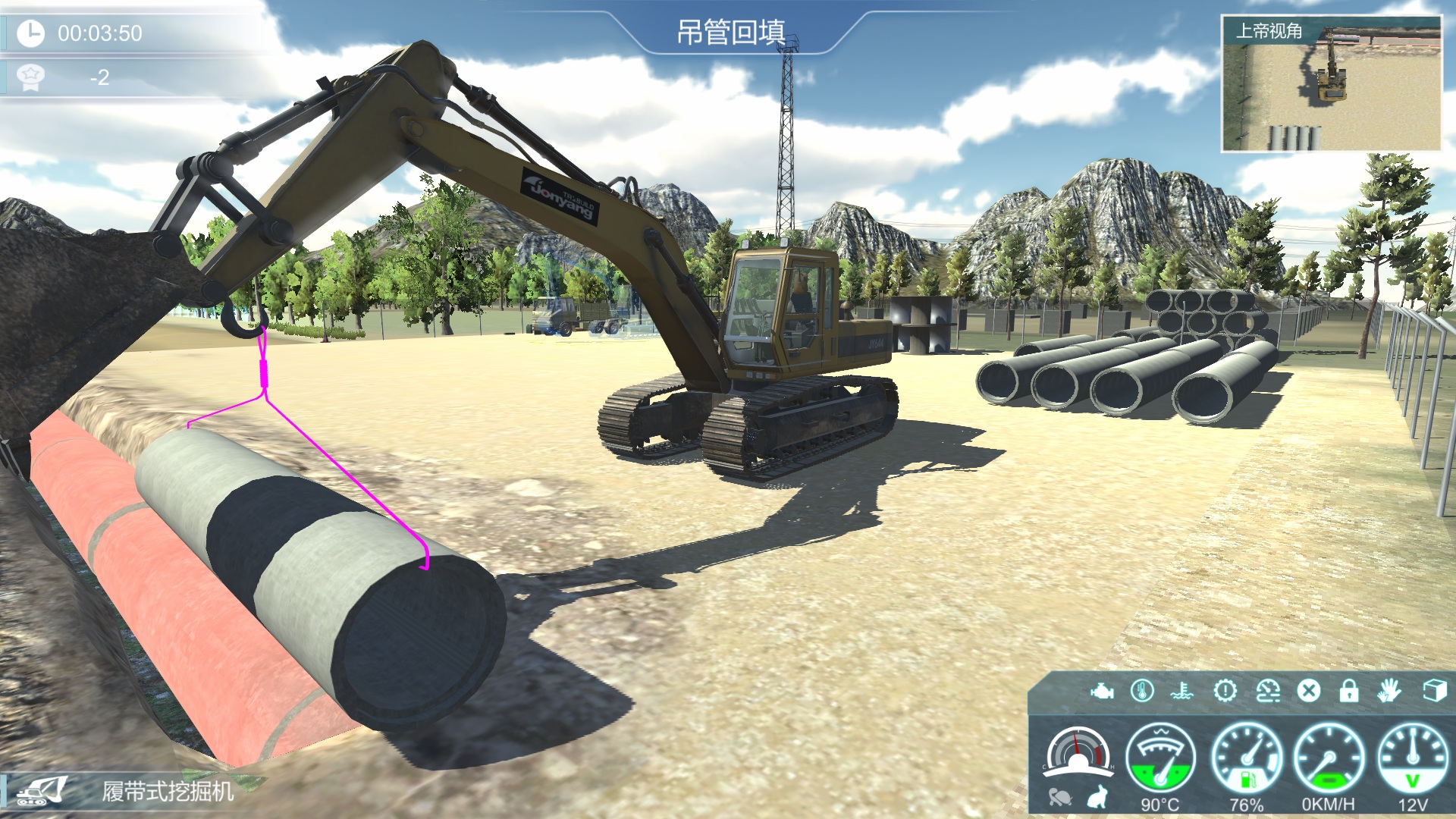

1）基础训练模式：空动作，挖土训练，行走驾驶，装车训练，挖沟训练，找平训练，上下板车，上下坡，破碎训练，划线挖沟操作，兜堆作业操作，吊管回填、自由作业操作等功能模块。
2）协同作业模式：1、山体滑坡（道路清障）2、地震抢修3、堰塞湖疏通I（基本案列）4、堰塞湖疏通II（唐家山）5、泥石流清淤6、雪灾抢险
3）理论学习包括：
a）、理论文档：包含2383张关于挖掘机安全、操作、保养等方面的理论文档资料，丰富详尽的图片及文字说明彻底解决了培训学校在教学中的理论知识缺乏等缺陷！
b）、教学录像：利用该功能，可以播放68盘挖掘机、装载机及叉车操作的各种安全、保养、操作知识等教学录像，为学员提供实用、规范的实际真机操作演练！
c）、理论考核：参照国家职业技能鉴定中心颁布的职业标准（NY/T 1777-2009）的标准，依据安全教育和培训教学大纲、教材编写了标准化试题，另外教师可自主添加修改题库的功能，海量的模拟考核试题来帮助学员理论考试的顺利通过！
