一、机器的主要用途

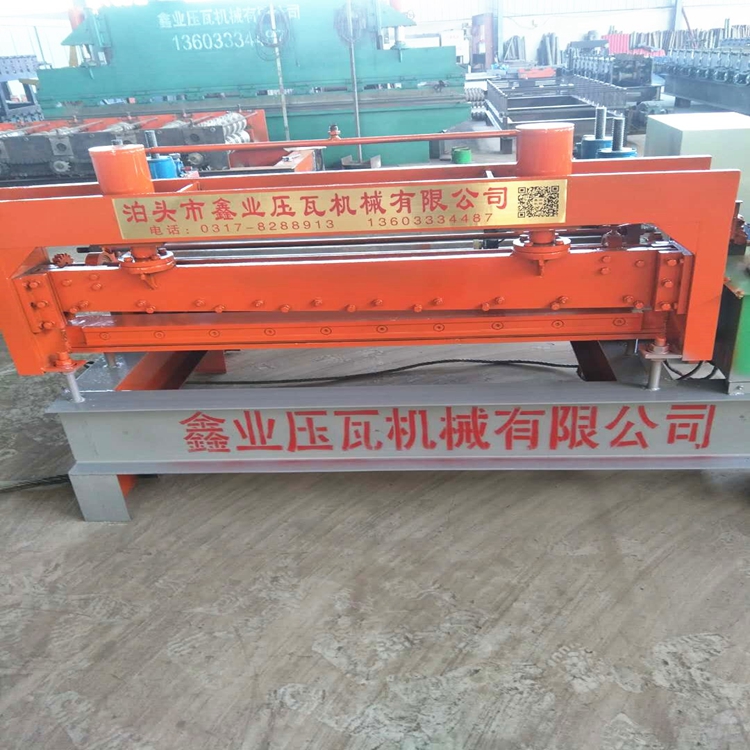

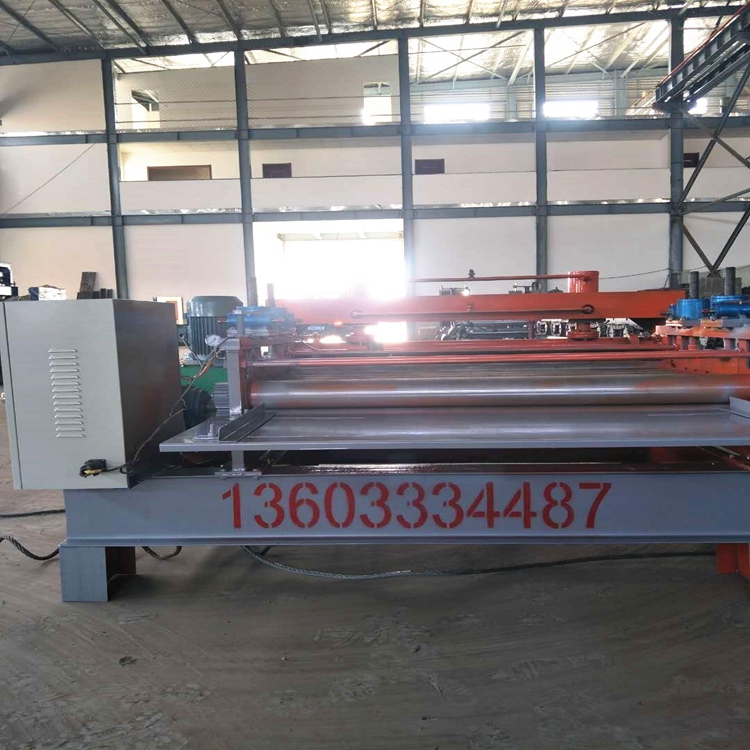

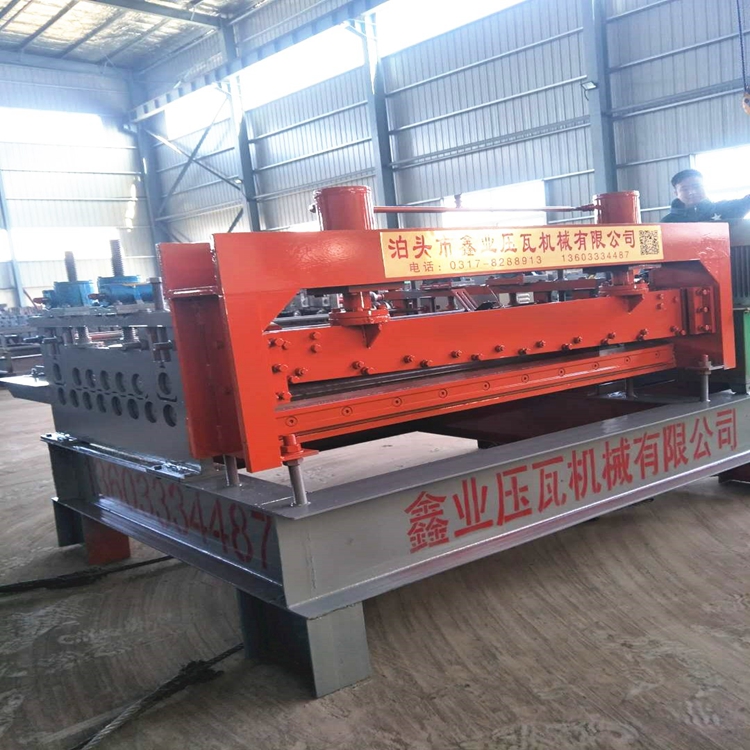

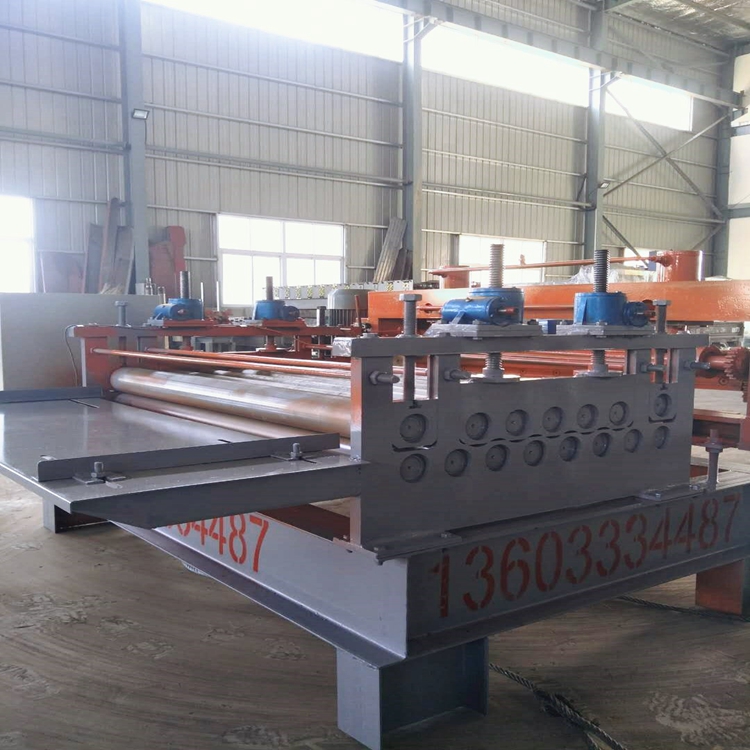

本机适用于各种冷、热轧板材的校平。由于其操作方便、简单,应用范围遍布机械、冶金、建材、化工、电子、电力、轻工等多个行业,特别在造船、机车车辆、锅炉桥梁、金属结构工厂以及军工、航天等高强度板的校平,成为生产中不可缺少的必需产品。
板材校平机是利用材料的“包辛格效应”,对板材进行多次正反弯曲,使多种原始曲率逐步变为单一曲率,并最终将其校平。上辊调整方式为机械电动调整。
二、机器的结构及特点
由机架、工作辊、活动横梁、压下机构、牵引装置、主传动装置、润滑系统、电器控制系统等部分组成。
1、机架:
机架为框架式焊接结构,焊缝经过了严格的检验,振动时效处理,消除内应力。机架是机器的主要受力构件,有足够的强度和刚度,保证钢板矫平的需要。焊接结构由进口数控机床加工以保证其精度。
机架加工过程:钢板数控切割下料―各板状零件加工坡口号―焊接―振动时效处理―镗床加工。
2、活动梁:
活动梁为钢板焊接结构,振动时效处理消除内应力,活动梁有足够强度,保证钢板的矫平精度和减少矫平次数。

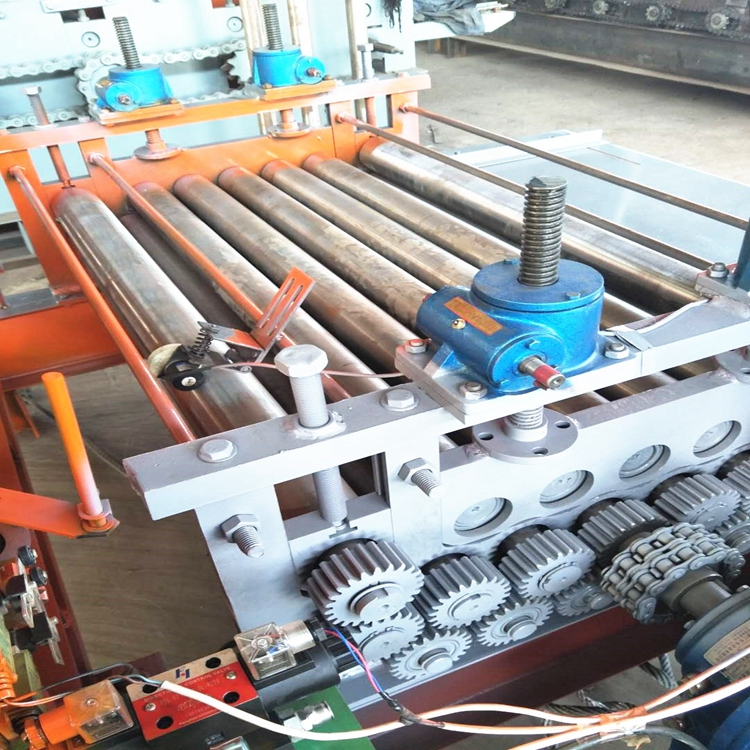

3、压下机构:
压下机构由电机、蜗轮蜗杆减速机和丝杆、丝母组成,螺杆间隙由上端弹簧排除。电机驱动蜗轮蜗杆减速机使丝杆作上、下运动实现上工作辊整体的上、下动力或摆动。
工作辊之间能够任意调整相对位置,对不同的厚度及材质和板料进行矫平,达到要求的平整度。
