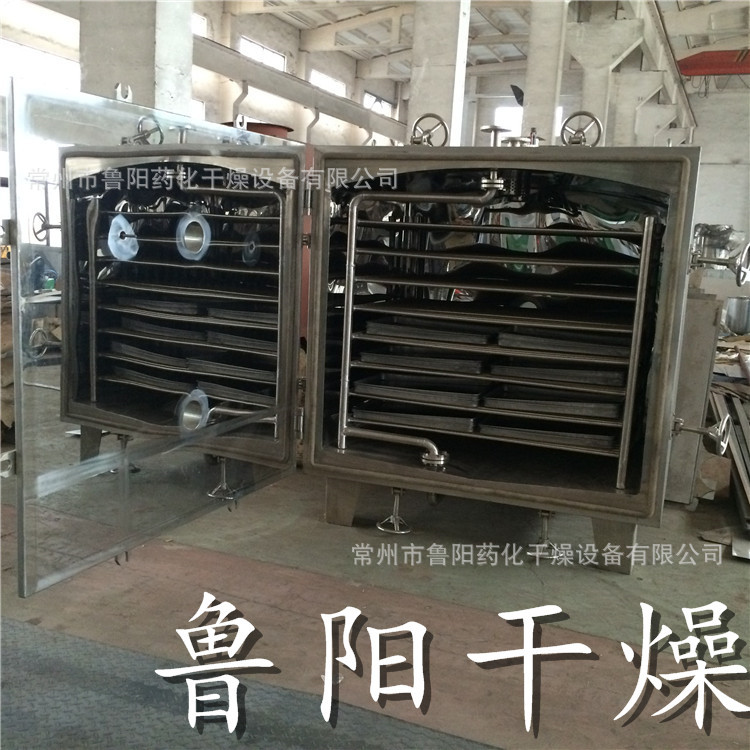

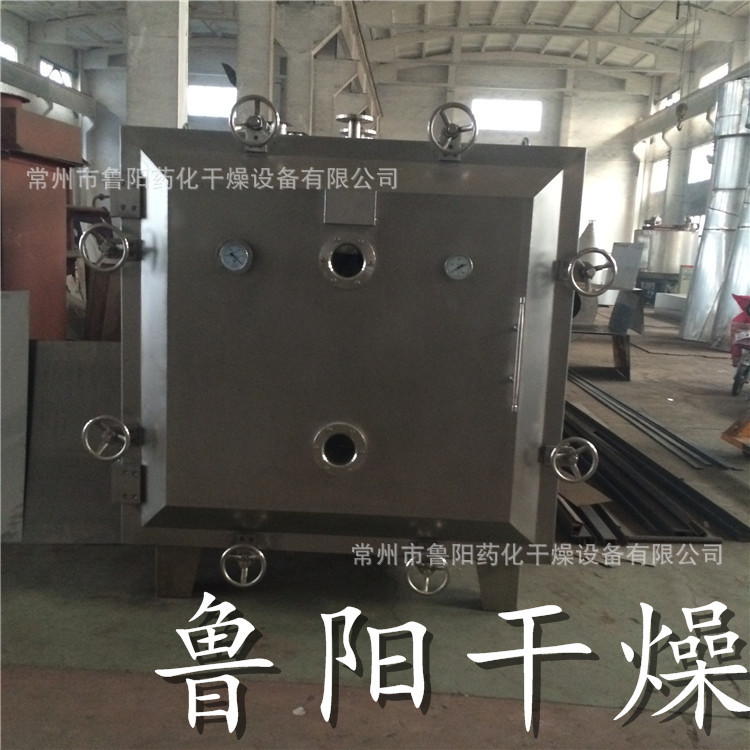

FZG-10方形真空干燥机
材质为不锈钢304
1.工艺需求
1.1箱内工作压力：-0.09MPa，罐内工作温度：100℃；
烘架管内工作压力：0.3 MPa
管内介质为：热水30℃～95℃，循环水32℃～37℃
1.2工艺物料，有机溶剂、各种固体。
1.3设备采用热水加热形式，但是设备要保证也可以用159℃，0.5Mpa
蒸汽加热。
2.设备技术要求
2.1设备主要技术参数：
烘架层数为5，烘盘数为10，干燥能力（烘盘数x2kg）为20kg
2.2 设备主体采用碳钢制作内贴不锈钢304，保温材料为岩棉或者硅酸铝厚度不小于80mm。
3. 其他要求
3.1 箱体内部密焊成形，四角为圆弧角过渡，箱体内应无死角、无积水，便于清洁；保温效果好，温差小，不允许有结露（投标方必须提出保证措施）。
3.2 烘盘不锈钢304，一次冲压成型，应圆弧过渡易清洗。
3.3 烘架选用不锈钢304无缝钢管焊接而成；真空管材质为不锈钢304；
3.4 烘盘、烘架要求整体光滑、无毛剌锐边。
3.5 设备门整体应有充足的强度，且不变形。门密封应严密、可靠，密封条选用无毒、耐温硅橡胶；门的开启要轻松自如灵活，抽真空工作时，箱体内不得有泄漏现象。门上设置真空、温度显示装置，观察镜：SUS304材质和钢化透明玻璃。设备配置双金属温度表与真空压力表。
3.6设备内、外表面的材质都为不锈钢304，箱内镜面抛光，粗糙度值Ra≤0.8um；箱内箱外要求亚弧满焊，平整、美观；箱外亚光处理；设备所有紧固件材质为不锈钢304。
3.7 无。
3.8 设备设置底座，碳钢外包不锈钢304。
3.9各投标企业应对设备各部件详细说明包括：规格、材质、厚度、性能等，并提供设备装配图。
4.技术参数表：
规格 | YZG-600 | YZG-800 | YZG-1000 | YZG-1400A | FZG-10 | FZG-15 | FZG-20 |
干燥箱内尺寸（mm） | φ600×976 | φ800×1247 | φ1000×1527 | φ1400×2054 | 1500×1060×
1220 | 1500×1400
×1220 | 1500×1800
×1220 |
干燥箱外尺寸（mm） | 1135×810×
1020 | 1700×1045×
1335 | 1693×1190×
1500 | 2380×1675×
1920 | 1924×1720
×1513 | 1513×1924
×2060 | 1924×2500
× 1513 |
烘架层数 | 4 | 4 | 6 | 8 | 5 | 8 | 12 |
层间距离（mm） | 81 | 82 | 102 | 102 | 122 | 122 | 122 |
烘盘尺寸（mm） | 310×600×45 | 520×410×45 | 520×410×45 | 460×640×45 | 460×640
×45 | 460×640
×45 | 460×640
×45 |
烘盘数 | 4 | 8 | 12 | 32 | 20 | 32 | 48 |
烘架管内使压（MPa） | ≤0.784 | ≤0.784 | ≤0.784 | ≤0.784 | ≤0.784 | ≤0.784 | ≤0.784 |
烘架使用温度（℃） | 35-150 | 35-150 | 35-150 | 35-150 | 35-150 | 35-150 | 35-150 |
箱内空载真空度（MPa） | -0.1 | -0.1 | -0.1 | -0.1 | -0.1 | -0.1 | 0.1 |
在-0.1MPa，加热温度110℃
时，水的汽化率(kg/m2·hr) | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
用冷凝器时，真空泵型号、
功率(kw) | 2X-15A 2KW | 2X-30A 3KW | 2X-30A 3KW | 2X-70A 5.5KW | 2X-70A 5.5KW | 2X-70A 5.5KW | 2X-90A 2KW |
不用冷凝器时，
真空泵型号、功率(kw) | SZ-0.5 1.5KW | SZ-1 2.2KW | SZ-1 2.2KW | SZ-1 2.2KW | SZ-2 4KW | SZ-2 4KW | SZ-2 5.5KW |
干燥箱重量（kg） | 250 | 600 | 800 | 1400 | 1400 | 2100 | 3200 |
上述数据，仅供参考。如有特殊要求，本公司提供设计，咨询热线：15295065518
