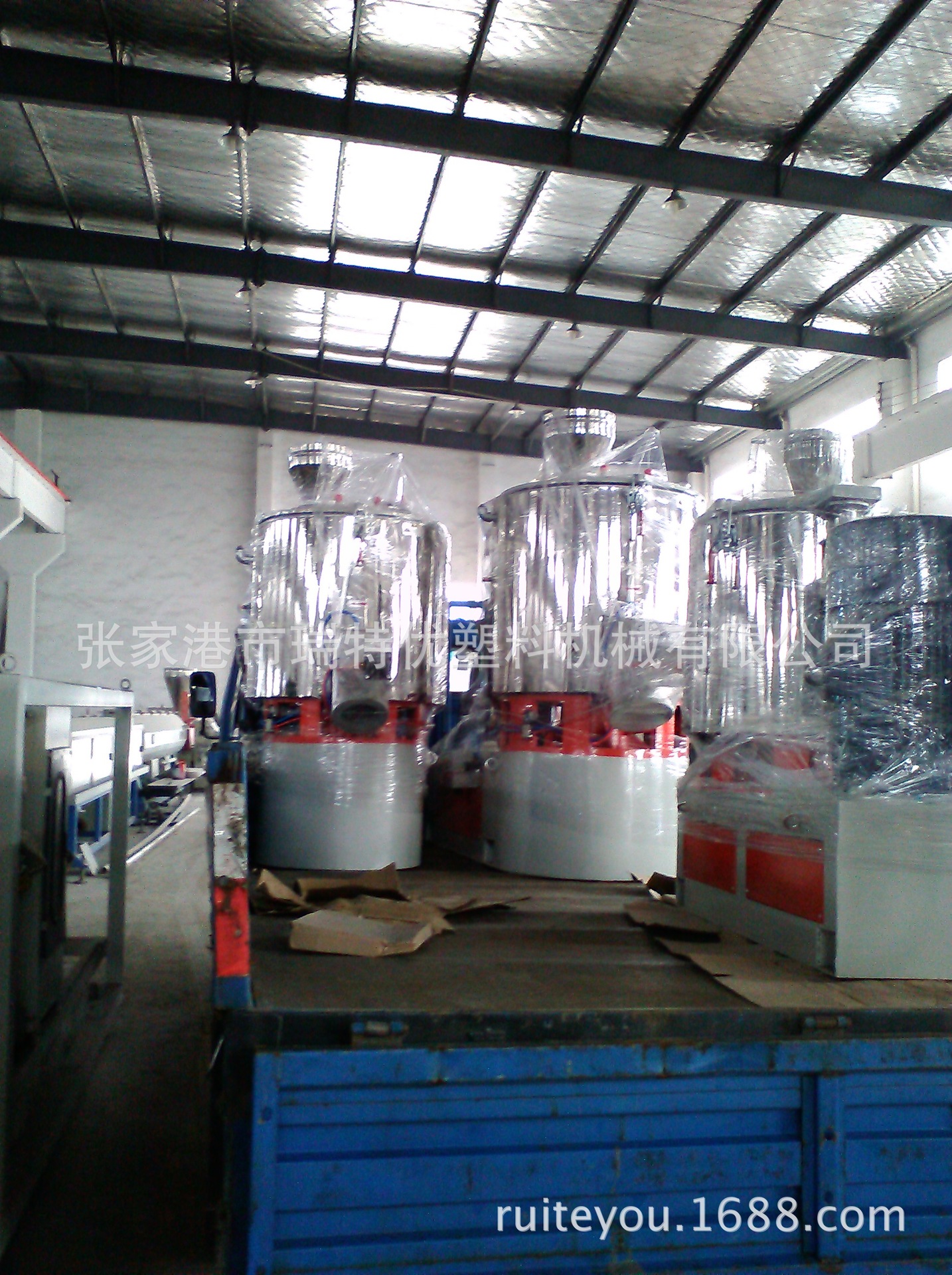

SHR-500A搅拌机
一、用途：
SHR系列高速搅拌机，主要适用于各种树脂如聚乙烯、聚丙烯、聚氯乙烯等的配料，混合、着色、干燥以及ABS聚碳酸酯等工程塑料成型加工前的干燥，脱挥等工艺，也可用于酚醛树脂的混合。
二、主要性能及规格
热混部分：
总容积： 500升
有效容积： 330升
搅拌浆数： 3个
搅拌浆转数： 430/860转/分
加热方式： 电加热（6千瓦）介质燃点700℃以上的特殊机械油
混合时间： 10-15分/锅
电压： 380伏
电动机： YD280V-8/4
功率： 47/67 KW
立式电控箱： 1个
使用气源： 压缩空气0.39-0.49兆帕
电控箱外形尺寸：（长×宽×高）650×350×1400mm
三、 结构说明：
热混部分它由锅体、锅盖、传动部件、底座、出料口等部件组成。锅体由不锈钢焊成，内表明极为光滑坚硬，具有耐磨、耐腐蚀、不易沾点等特点。锅体外表明有加热夹套和电阻加热圈，温度是通过加热夹套中的高燃点机械油传递给锅体的，使锅体受热均匀。调节加热温度就可以控制锅中物料的温度。夹套外面包有石棉保温层。
锅盖是由铝合金铸造的，内表明经过精车和抛光。它由气缸升降锅盖顶起后，可沿垂直方向回转轴水平顺时针旋转70℃，转动轻快，使用方便。旋转切勿用力过大，以防碰伤锅壁。盖上开有加树脂、增速剂、稳定剂的孔，用户可根据自己的需要自行安排，中央为透气孔，以防止锅盖未盖好时，搅拌浆转动造成人身事故，锅盖阀与电机工作为互锁，锅盖阀工作时，开关不接通，电机不能启动。电机工作时，锅盖阀不能打开。
导流板是用于加强混合效果用的。板内装有一个测温热电偶，物料温度可反映在指示仪上读出，同时用于自动控制出料口的自动出料。
混合机的搅拌浆，由电机经皮带来驱动，电机是交流双速电机，只要按下低、高速按钮，即可实现低高速。但必须注意：欲高速运转时，应使电机先低速启动后，再高速运转主轴由轴承去承运转。主轴上部有三个搅拌浆，它们顺时针方向旋转，使物料一方面沿锅壁运动，又同时上下循环翻动加上导流板的作用，使混合效果更好。由于物料是高速运动的，所以料粒之间，料与浆之间的摩擦热很大，它使料温迅速上升。不仅相应地减少了锅壁的加热量，而且利于树脂对增速剂的吸收效果。搅拌浆是不锈钢制造的又经过仔细的机械加工耐磨、耐腐蚀。
锅体由不锈钢焊成，内壁极为光滑坚硬，具有耐磨、耐腐蚀以及不沾料等特点。
底座由钢板、角钢焊接而成，设有调节螺栓，可调节传动三角带之松紧，底部设有地脚螺钉与机座固定。
出料部分由铝合金铸造而成。装有启动卸料门。由汽缸与料门一线式直接连接，压紧可靠，密封性好，开闭灵活，使用0.39-0.49Mpa空气压缩机一台（由用户自己选配），卸料方式可用锅内料温自动控制和用按钮手动两种方式来控制卸料门的开启、关闭。
欢迎来电联系：杜经理：13701561438
QQ：2635342991
主要技术参数：
| 参数/型号 | 总容积 L | 有效容积 | 电机功率 KW | 主轴转数rpm | 加热方式 | 卸料方式 |
| SHR-5A | 5 | 3 | 2.2 | 600-3000 | 自摩擦 | 手动 |
| SHR-10A | 10 | 7 | 3 | 600-3000 |
| SHR-50A | 50 | 35 | 7/11 | 750/1500 | 电气 | 气动 |
| SHR-100A | 100 | 75 | 14/22 | 650/1300 |
| SHR-200A | 200 | 150 | 30/42 | 475/950 |
| SHR-300A | 300 | 225 | 40/55 | 475/950 |
| SHR-500A | 500 | 375 | 47/67 | 430/860 |
| SHR-800A | 800 | 600 | 75 | 500 |
| SHR-200A | 200 | 150 | 30/42 | 650/1300 | 自摩擦 | 气动 |
| SHR-300A | 300 | 225 | 47/67 | 650/1300 |
| SHR-500A | 500 | 375 | 83/110 | 500/1000
|
