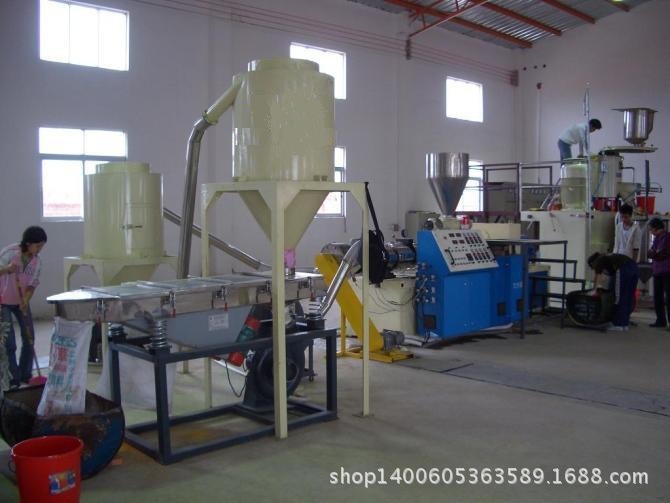

张家港市科仁机械生产的塑料挤出造粒热切辅机，由锥形双螺杆挤出机，热切造粒机头，不锈钢冷却风送装置 ，切粒长度3mm，最大切断20根，切粒滚刀直径￠120*200mm，最大切粒能力300kg/h，机组功率5.5kw，机组外形尺寸1.2米长*1.5米宽*1.8米高，重量1200kg。适用性强，生产能力强，设备先进。
公司网址：www.zjgkr.com QQ: 963857200，邮箱：963857200@qq.com
电话：0512-58636860, 13701561989, 13390835163 施卫林
一、SJSZ65/132锥形双螺杆PVC造粒配置方案与价格
Ⅰ、 产量要求: PVC料造粒，产量150KG～250Kg/h，
Ⅱ、 设备包含: 1、SJSZ65/132锥形双螺杆挤出机 1台
2、热切造粒机头 1套
3、不锈钢二级冷却风送装置 1套
Ⅲ、设备配置及要求
(一)、SJSZ65/132锥形双螺杆挤出机
1)、机架
采用型钢及板材焊接而成,结构稳定,变形小。
2)、齿轮箱
产品设计采用JB/T9059,1-1999所规定的技术规范,减速箱齿轮和轴类零件采用高强度合金钢材质制造,齿轮经渗碳火磨齿,精度GB10095-88,6级,齿面硬度HRC54-62。分配箱齿轮为38CrMoAl优质氮化钢氮化氮化处理，齿轮滚齿采用数控滚齿轮切削,锥角精度大大高于其它加工方式,在输出轴端配置有超规格的推力轴承,承受螺杆的后推力,轴承和油封等主要标准件皆采用国内优质产品,整机承载能力较高,传动平稳,噪音低,效率高��
A.输入转速max:1500r/min
B.输出转速max:39.1r/min
C.输入功率:37KW
D.采用硬齿面磨削齿轮,低噪高寿,运行可靠
E.油浸润滑系统
3)、料筒及螺杆
A. 料筒及螺杆材料均为38CrMoAlA优质氮化钢，经久耐用
B. 氮化层深度:0.4-0.7mm,氮化硬度:螺杆850HV,料筒920HV
C. 螺杆直径:小头65mm,大头132mm
D. 螺杆长度:1450mm
E. 螺杆转速:0～37rpm
4)、加热系统(加热器)
A.机筒采用4组铸铝加热器,机头另备5区加热器
B.加热电源:3-AC380V,50HZ,
C.加热器外覆不锈钢安全罩
5)、冷却装置
A.机筒第二、三、四铸铝加热器为内风槽加热器,采用三组风机冷却320W/区
B.风机电源:3-AC380V,50HZ,
6)、主电机
A.电机功率:37KW B.电机与主机一体安装
C.电源:3-AC 380V,50HZ,
D.电机同步转速 1500rpm
E.主电机生产厂家:张家港市东亚电机
7)、定量加料装置及料斗:
A.不锈钢圆形料斗,
B.定量加料方式:螺杆式定量加料
C.定量加料调速方式：1.1Kw变频调速
8)、机头联接法兰:
A.锻45#钢精加工内衬镀硬铬而成,与机头内六角螺栓联接
B.表面发黑处理
9)、电气控制柜:
A. 电源:3-AC380V,50HZ
B.变频调速器: 上海能士变频器
C.温度控制:上海亚泰数字式温控仪,测温元件为热电偶
D.主机带有熔体压力显示
E.接触器：德力西
F.电控柜表面喷塑处理, 安全警示标志齐全，电控柜与挤出机一体安装
(二)、热切造粒机头
A.切粒方式： 热切造粒
B.切粒尺寸： ø3.2×3.5mm
C.机头内部流道镀硬铬，抛光处理
D.切粒电机： 1.1kw调速电机
E..切粒速度： 40～200rpm
(三)、不锈钢二级冷却风送装置
A.第一级料仓直径: 600mm
B.第二级料仓直径: 800mm
D.不锈钢风管直径: 110mm
E.高压风机电机功率: 2.2Kw
F.粒料最终冷却温度： 20—35℃
二、振动筛
型 号： ZS500
电机功率： 0.2kw*2
震 幅： 可调
外形尺寸： 1550*680*800
筛面尺寸： 980*480
结 构: 2层筛网
材 质： 优质不锈钢制作
产 量： ~500kg/h
三、SRL-Z200/500L混合机组配置参数
总 容 积： 热混200L冷混500L
有效容积： 热混150L冷混375L
电机功率： 热混30/42kw（双速电机）冷混7.5kw
主轴转速： 热混475/950转/分 冷混130转/分
加热方式： 电加热/自摩擦
卸料方式： 气动
混合时间： 8-10分钟/锅
冷却时间： 6-8分钟/锅
锅盖、三通： 均为铸铝
内胆、桨叶： 优质不锈钢制作
电 器： 德力西
温控仪表： 亚泰
六、ZD-600型螺旋上料机
上料电机： 1.5KW
送料管直径： ø 114mm
上 料 量： 500-600㎏/h
料箱尺寸： 900*760*880
料箱容量： 150㎏
材 质： 与料接触部分均为不锈钢
