该机结构进行优化设计，机身采用方箱框架结构，大幅度提高机身的刚性。该机采用震压造型工艺，可大幅度提高压实力使砂型硬度可达HB90以上，表面粗糙度提高一个等级，稳定其产品质量。该机震击部分为弹簧震式，有效降低机器对地基的影响。该机起模机构采用单缸起模，同步性好。该机控制部分，全部采用气动元件来实现整体功能，操作简单，维护方便。该机操作方便，可视砂型情况，操作程序可人性化，有效地提高生产率。
机型 项目 | Z143W |
砂箱最大尺寸（mm） | 500x400 |
工作台尺寸（mm） | 560x420 |
震击负荷（kgf） | 200 |
压实力（kgf） | 4200 |
起模行程（mm） | 160 |
生产率（箱/时） | 40-60 |
自由空气消耗量（m3/箱） | 0.25 |
用途
-------------------------------------------------------
本机使用于批量生产的小型铸造件单面型板单箱造型，可造上箱或下箱，本机采用弹簧微震压实机构，所造砂型紧实而均匀；对提高铸件质量起到一定的保证作用。气动管路简洁，操作简单，灵活，使用保养方便。
结构
-------------------------------------------------------
本机由机身、起模机构、震击压实机构、转臂压头部分及气动管路系统部件组成。
维护保养及故障排除
-----------------------------------------------------------------------------------------------------------------------------------
a) 上班前均应检查油雾器的注油量情况，压缩空气必须经分水过滤器除去是水分。
b) 定期检修机器，检查机器易损件情况，及时进行更换。压头升降螺纹及中心轴应每班注机械油润滑。转臂轴承每3～6个月加注2号钙基润滑脂。定期检查震动部分紧固螺钉，发现松动，及时拧紧。
c) 如发现震击力不足，应检查压缩空气压力是否合适，如由于震击缸间有砂尘卡阻时，应拆洗震击缸。
d) 操作人员必须熟悉机器结构，性能、操作程序后才能进行操作和使用，并应注意安全。

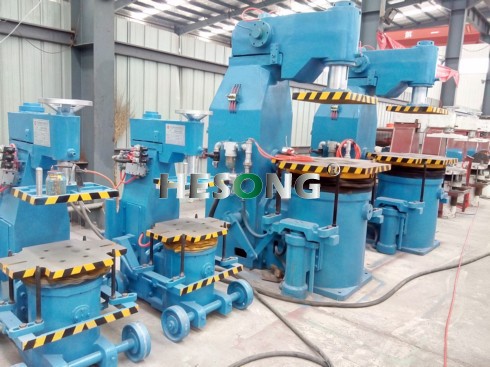

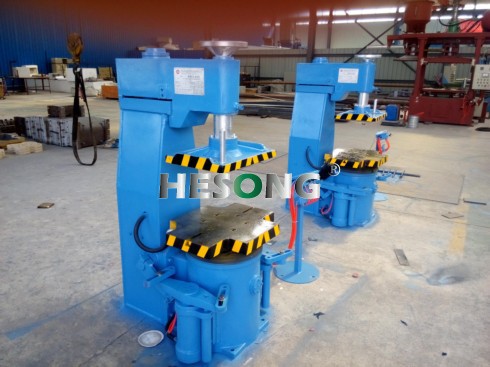

相关产品图片
-----------------------------------------------------------------

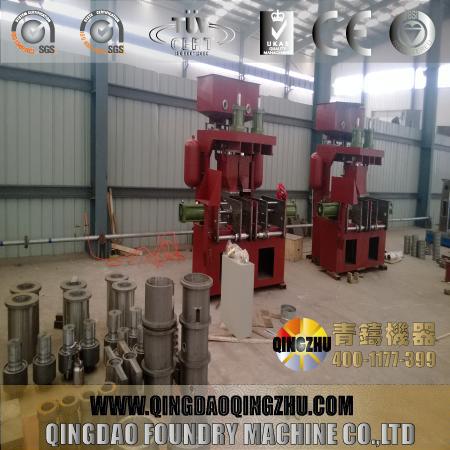

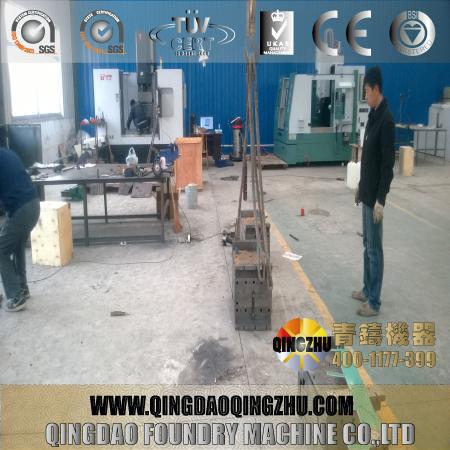

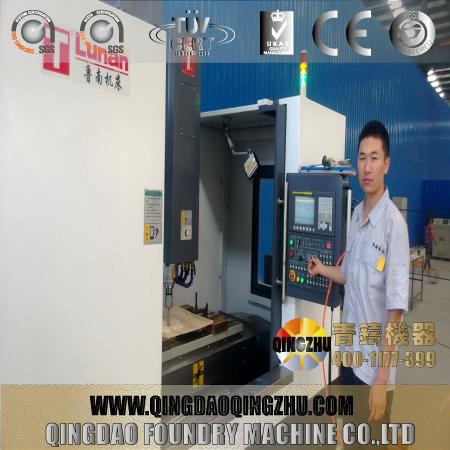

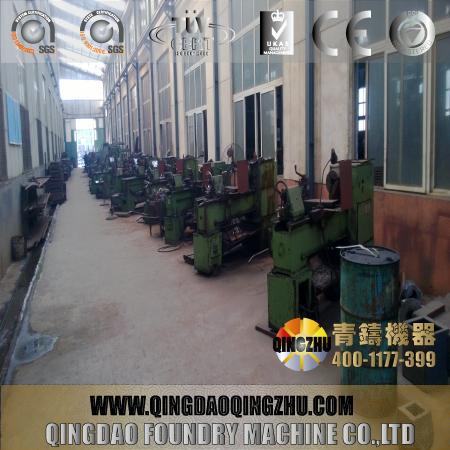

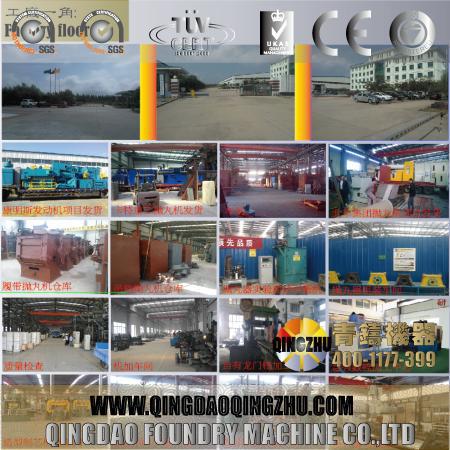

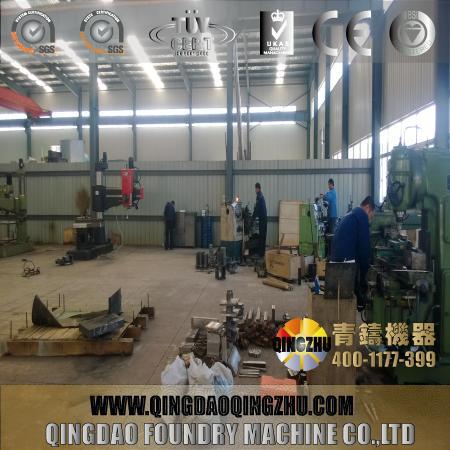

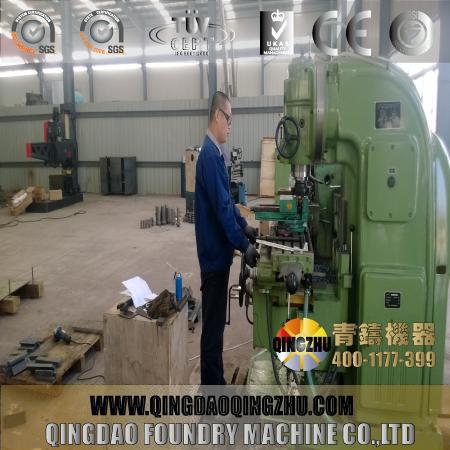

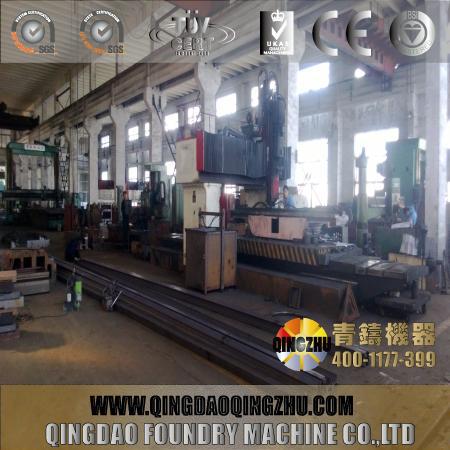

生产车间
-----------------------------------------------------------------------------------------------------------------------------------
