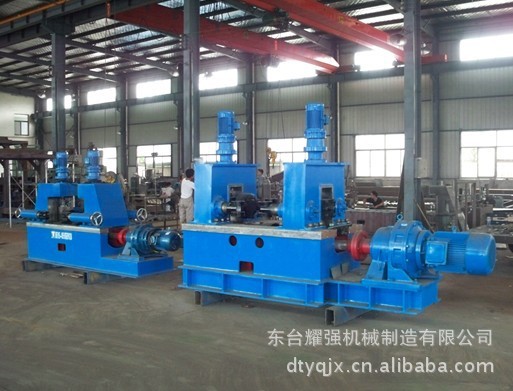

该机是用于矫正焊接H型钢翼缘板变形的专用设备，有机械、液压二大系列供用户选择。机械式矫正机（HYJ-600、HYJ-800），结构简单，操作方便可靠。液压矫正机（YTJ-60B、YTJ-80）矫正能力大、范围宽、自动化程度高，为国内首创。矫正轮及主动锟采用优质合金钢，经先进的热处理工艺，确保长期运行。 | 主要技术参数 | 型号 | HYJ-600 | HYJ-800 | YTJ-60B | YTJ-80B | 翼缘宽度 | 150-600 | 200-800 | 180-800 | 600-1000 | 翼缘厚度 | ≤20mm | ≤40mm | ≤60mm | ≤80mm | 腹板最小高度 | 160mm | 350mm | 350mm | 500mm | 材质 | Q235A | Q235A | Q345A | Q235Mn | 矫正速度 | 5.7m/min | 18m/min | 6.37m/min | 6m/min | 电机功率 | 9kw | 24.2kw | 37kw | 44kw | 设备外行尺寸（mm） | 3355×890×1573 | 3500×1500×1700 | 3120×4100×2100 | 4700×25001×2400 | 设备质量 | 7000kg | 9000kg | 25000kg | 28000kg |
|
? H型钢HYJ-600型翼缘矫正机 4b.1结构原理 焊接成型后的H型钢(工字钢),由于热胀冷缩的作用,其翼缘板不可避免地会产生弯曲变形,JZJ-600型液压矫正机就是用来矫正其变形的专用设备。本机具有操作简便,速度快,效率高等优点,可广泛用于大型建筑,水利桥梁,冶金工业等金属结构工业部门。 4.2技术参数 l 翼板宽度 150-600mm l 翼板厚度 S≤20mm l 矫正速度： ≈8500 ㎜/min l 行走电机功率： 5.5Kw l 升降电机功率： 0.55×2kw l 整机功率： 7kw 材质为Q235-A时，其宽度与厚度必须符合下表所对应的关系：（mm） S | ～10 | 10～15 | 15～20 | B | 200～600 | 250～600 | 350～600 |
4b.3供货范围及组成单元 a.矫正机主机 含：底座、机身左右机架、电机、减速器、矫正轮、压辊、导向辊等 b.输入输出辊道总成 含：输送辊道3米/节×4节 c.电控总成 含：电控箱、操作盒及其附件 d.备品备件 含：按钮开关2只。 4b.4技术文件 l 使用说明书（含电器原理图、易损件图等） l 发货清单 l 整机合格证 4b.5用户制作部分 a.地基（供方提供图纸）。 本公司主要生产钢结构生产线设备 H型钢 数控直条火焰切割机，H型钢自动组立机，H型钢自动龙门焊，H型钢翼缘矫正机，H型钢抛丸机，自动焊接操作机，滚轮架，变位机等等。 联系电话13585029277刘富春 15251601325丁显宦 公司网站www.wxyqjx.com.cn 设备质量承诺： 1、本公司加工制造的设备均适用相应的国家标准和企业标准。 2、本公司的产品制造应达到说明书中所列的技术要求和参数，并保证使用安全可靠。 3、 公司免费派员到需方参与并指导设备的安装调试，直到合格并投入使用，并免费为需方培训设备操作人员及维修人员。 4、 公司设备保修一年，在保修期内因非操作不当而造成的故障，本公司负责保修或更换。 5、 设备运行超过保修期限的，我公司长期跟踪服务及维护。 |
