主要结构技术说明

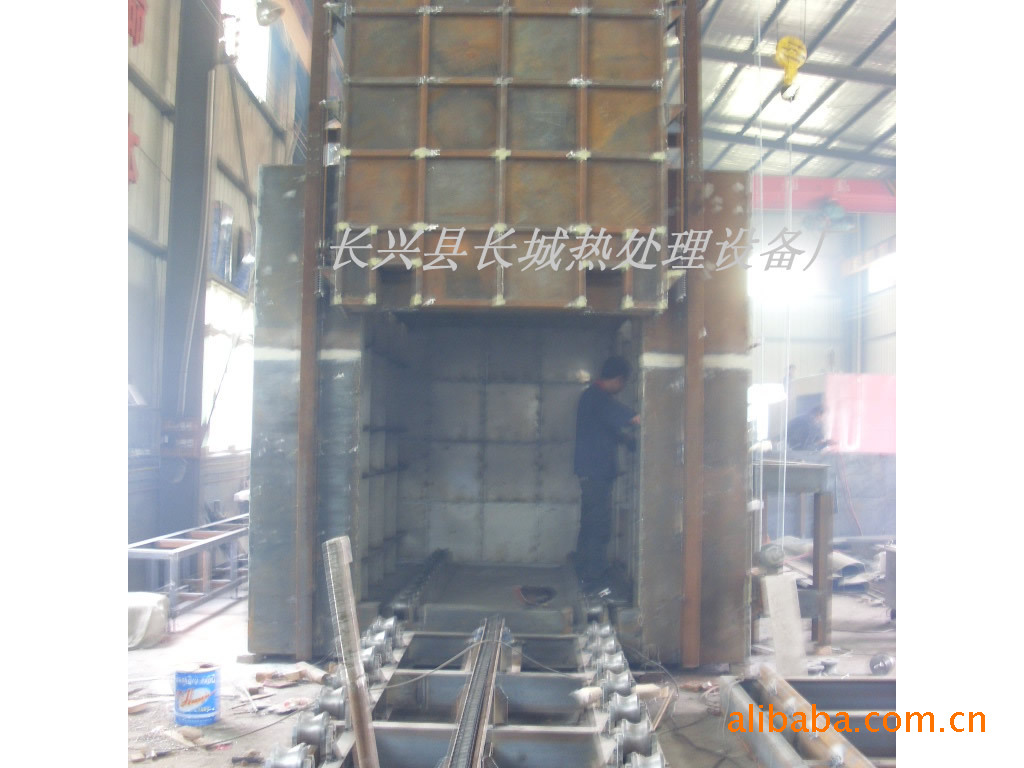

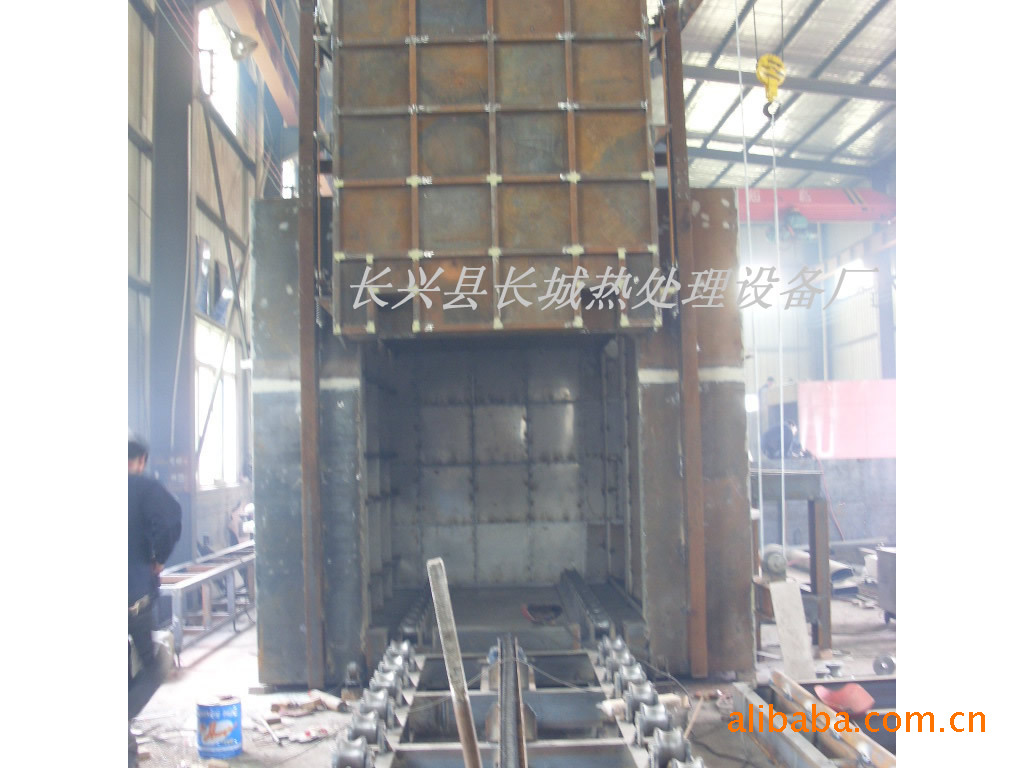

本炉子：回风罩采用不锈钢、墙板采用全纤维，主要由炉体(包括炉衬)、电加热装置、炉车、炉门、密封装置、仪表温度控制和记录系统、动力系统和动作控制系统等主要部分组成。
电加热装置：
（1）电热元件：
采用首钢0Cr25Al5电阻丝绕成，它具有良好的抗氧化性能、耐高温、高负载，配以合理的元件结构参数设计。
（2）电热元件安装：
电热元件通过特殊的绝缘瓷件分组用陶瓷挂勾固定在炉壁上，固定方式十分牢固,耐用可靠,安装方便,而且电热元件维修时，直接在看得见摸得到的位置进行整形、焊接、更换，十分方便。
这种电热元件新安装方法，淘汰了搁丝砖支撑方法，避免了因搁丝砖断裂，需要拆除炉墙进行大修的问题,提高了设备的使用寿命。
仪表温度控制和记录系统:
（1）控温方式：
本炉炉侧配4支控温热电偶。控温热电偶和智能数显温控仪表、调功调压、电加热元件组成闭环控制系统，将炉内分为4个温控区，自动控制炉内各区的温度，并保持全炉膛内温度均匀一致。
（2）仪表控温系统：
本炉配有新型炉温自动控制仪表系统，采用日本智能型温控仪表，温控仪可根据设置的工艺曲线（可设置40段）分别设定升温速度、保温温度保温精度和降温速度，实现升温斜率、保温温度、保温时间和降温的自动调节控制，并可显示理论值和实测值，提高了控制水平和控温精度。这种控制方式使供给的热量与工件的吸热相适应，更趋合理，节约了能源。温控系统还具有超温声、光报警功能。
（3）温度记录：
温度记录采用一台大华记录仪，分度号为K，记录炉膛温度,热电偶为镍铬-镍硅。炉膛测温补偿导线由仪表柜接至炉体热电偶内。
动力控制系统：
控制执行系统采用调功调压，在散热器上装有温度控制开关，一旦散热器超温，自动切断固态继电器工作，同时发出报警信号，提醒操作者加强冷却措施。同时配备自动空气开关和快熔器作二级保护,可靠地保证调功调压的正常运行，减少对电网的污染。
单独设置电度表，以记录耗电量。各组电热元件设置电流表、电压表及电热元件的通断指示。具有通电联锁保护和安全接地措施，保证使用安全。
