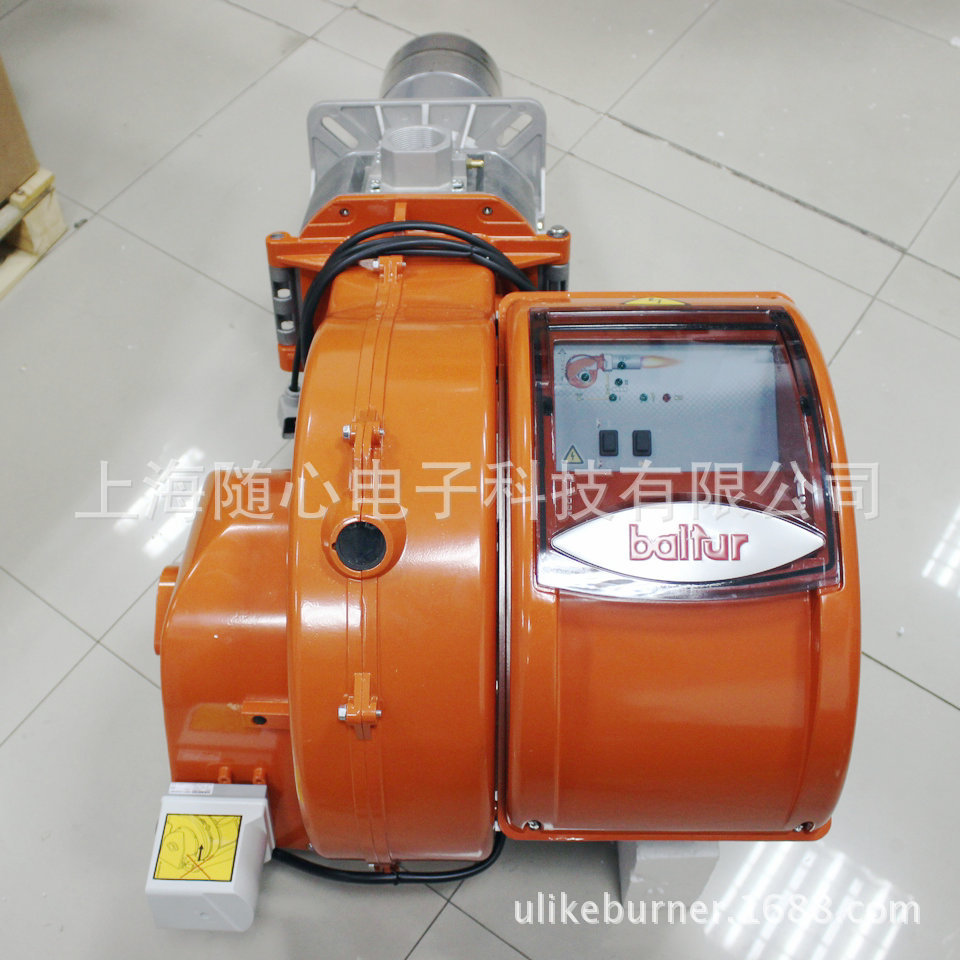

| TBG 85 P 双段火燃气燃烧器 | | | 品牌：BALTUR（百得） | 公司地址：意大利 工厂地址：意大利 |
|
技术及性能特征- 燃气燃烧器
- 双段运行（小火/大火）
- 符合欧洲标准EN676, CE认证
- 符合EN303标准，适用各种形式的燃烧室
- 空气和燃气在燃烧头内混合
- 通过调节燃烧空气和燃烧头，可以获得最佳的燃烧参数
- 铰链法兰联接，无需拆下燃烧器即可对燃烧头进行维护
- 燃烬气体在燃烧头内再循环，可以使污染物，尤其是氮氧化物（NOx）的排放降到最低（CLASS III,EN676).
- 无须把燃烧器从锅炉上拆下，就可直接取下混合单元，维修保养方便。
- 待机时风门关闭以减少热损失
- 风机效率高，电耗低，噪音低
- 采用一个法兰和一个绝缘密封圈与锅炉联接固定。
- 定。
| 结构特征 燃烧器包括 - 轻质铝合金风机部件
- 轻质铝合金压铸壳体
- 与各种锅炉法兰配对的滑动法兰，可以调整燃烧器伸入锅炉的位置。
- 空气进口采用消音设计，风量与风门开度成近似线性关系
- 轻质铝合金三相电机带动风机
- 空气压力开关，确保有燃烧空气
- 根据客户需求，多种燃气阀组可选
- 符合欧洲EN298标准的电子程序控制器，可显示运行状态和进行故障诊断
- 电离电极检测火焰
- 轻质铝合金电控箱
- 显示燃烧器运行状态的液晶显示屏、启\\停开关、一段火/两段火切换开关和复位按钮
- 为控制盘提供7孔和4孔连接插头
- PCB电气连接
- 电控箱防护等级IP44
|
|
意大利BALTUR百得燃烧器（*表示为已停产）
轻油燃烧器
一段火> BTL 3 | BTL 0 | BTL 4 | BTL 6 | BTL 10 | BTL 14 | BTL 20 | BTL 26
二段火> BTL 4 P | BTL 6 P | BTL 10 P | BTL 14 P | BTL 20 P | BTL 26 P
一段火> *SPARK 18/W | *SPARK 26/W | SPARK 35/W
一段火> *BT 14 G/W | *BT 34 G | *BT 40 G | *BT 60 G
二段火> *SPARK 18 DSG | SPARK 26 DSG | SPARK 35 DSG/X
二段火> *BT 14 DSG | *BT 34 DSG | *BT 40 DSG | *BT 55 DSG | *BT 75 DSG | *BT 100 DSG
比例调节> BT 40 MG | BT 55 MG
二段火> TBL 85 P | TBL 105 P | TBL 130 P | TBL 160 P | TBL 210 P
二段火> TBL 85 P DACA | TBL 105 P DACA | TBL 130 P DACA | TBL 160 P DACA
二段火> *BT 75 DSG 3V | *BT 100 DSG 3V | *BT 120 DSG 3V | *BT 180 DSG 3V | BT 250 DSG 4T | BT 300 DSG 4T | BT 350 DSG
比例调节> BT 75 DSPG | BT 100 DSPG | BT 120 DSPG | BT 180 DSPG | BT 250 DSPG | BT 300 DSPG | BT 350 DSPG
比例调节> GI 350 DSPG | GI 420 DSPG | GI 510 DSPG | GI 1000 DSPG
燃气燃烧器
小型机
一段火> BTG 3 | BTG 6 | BTG 11 | BTG 15 | BTG 20 | BTG 28
二段火> BTG 6 P | BTG 11 P | BTG 15 P | BTG 20 P | BTG 28 P
一段火> *SPARKGAS 20/W | *SPARKGAS 30/W | *SPARKGAS 35/W
二段火> *SPARKGAS 20 P | *SPARKGAS 30 P | *SPARKGAS 35 P
二段火> *SPARKGAS 20 P/W | *SPARKGAS 30 P/W | *SPARKGAS 35 P/W
比例调节（电子式）> BTG 15 ME | BTG 20 ME | BTG 28 ME | BTG 20 ME
一段火（低NOX排放）> BTG 20 LX
中型机
一段火> *TBG 55 | TBG 35 | TBG 45 | TBG 60
二段火> *TBG 55 P | TBG 35 P | *TBG 45 P | *TBG 60 P | TBG 85 P | TBG 120 P | TBG 150 P | TBG 210 P
二段火（马达变频）> TBG 45 PV | TBG 60 PV | TBG 85 PV
比例调节（气动式）> TBG 35 PN | TBG 45 PN | TBG 60 PN | TBG 85 PN | TBG 120 PN | TBG 150 PN | TBG 210 PN | TBG 55 PN
比例调节（电子式）> TBG 45 ME | TBG 60 ME | TBG 55 ME | TBG 85 ME | TBG 120 ME | TBG 150 ME | TBG 210 ME
比例调节（气动式+低NOX排放）> TBG 80 LX PN | TBG 110 LX PN | TBG 140 LX PN | TBG 200 LX PN
比例调节（电子式+低NOX排放）> TBG 80 LX ME | TBG 110 LX ME | TBG 140 LX ME | TBG 200 LX ME
比例调节（气动式+低NOX排放+马达变频）> TBG 80 LX PN/V | TBG 110 LX PN/V | TBG 140 LX PN/V | TBG 200 LX PN/V
大型机
二段火> BGN 250 P | BGN 300 P | BGN 350 P
比例调节（电子式）> BGN 250DSPGN ME | BGN 300DS PNG ME | BGN 350DSPGN ME
比例调节（气动式+低NOX排放）> BGN 300 LX | BGN 390 LX | BGN 540 LX | GI 1000 LX
比例调节（气动式+低NOX排放+马达变频）> BGN 300 LX/V | BGN 390 LX/V | GI 1000 LX/V
比例调节（电子式）> TBG 600 ME | TBG 800 ME
比例调节（电子式）> GI 500 DSPGN ME | GI 700 DSPGN ME | GI 850 DSPGN ME
比例调节（机械式）> GI 350 DSPGN | GI 420 DSPGN | GI 510 DSPGN
比例调节（电子式）> GI 450 DSPGN ME | GI 510 DSPGN ME
比例调节（电子式+低NOX排放）> GI 1000 LX ME
重油燃烧器
一段火> BT 15 N | BT 22 N | BT 17 SPN | BT 35 SPN
二段火> BT 40 DSN 4T | BT 50 DSN 4T | BT 75 DSN 4T | BT 100 DSN 4T | BT 120 DSN 4T | BT 180 DSN 4T | BT 250 DSN 4T | BT 300 DSN 4T | BT 350 DSN 4T
二段火（高粘度）> BT 75 DSNM-D | BT 100 DSNM-D | BT 120 DSNM-D | BT 180 DSNM-D | BT 250 DSNM-D | BT 300 DSNM-D | BT 350 DSNM-D
比例调节> BT 75 DSPN | BT 100 DSPN | BT 120 DSPN | BT 180 DSPN | BT 250 DSPN | BT 300 DSPN | BT 350 DSPN
比例调节（高粘度）> BT 75 DSPN-D | BT 100 DSPN-D | BT 120 DSPN-D | BT 180 DSPN-D | BT 250 DSPN-D | BT 300 DSPN-D | BT 350 DSPN-D
比例调节（高粘度）> GI 350 DSPN-D | GI 420 DSPN-D | GI 510 DSPN-D | GI 1000 DSPN-D
双燃料燃烧器(轻油+燃气)
一段火> MINICOMIST 7 | MINICOMIST 11 | COMIST 20
二段火> COMIST 26 SP | COMIST 36 | COMIST 72 | COMIST 122 | COMIST 180 | COMIST 250
比例调节> COMIST 72 DSPGM | COMIST 122 DSPGM | COMIST 180 DSPGM | COMIST 250 DSPGM | COMIST 300 DSPGM
比例调节> GIMIST 350 DSPGM | GIMIST 420 DSPGM | GIMIST 510 DSPGM | GIMIST 1000 DSPGM
双燃料燃烧器(重油+燃气)
二段火> COMIST 72 N | COMIST 122 N | COMIST 180 N | COMIST 250 N | COMIST 300 N
二段火（高粘度）> COMIST 122 NM | COMIST 180 NM | COMIST 250 NM | COMIST 300 NM
比例调节> COMIST 122 DSPNM | COMIST 180 DSPNM | COMIST 250 DSPNM | COMIST 300 DSPNM
比例调节（高粘度）> COMIST 122 DSPNM-D | COMIST 180 DSPNM-D | COMIST 250 DSPNM-D | COMIST 300 DSPNM-D
比例调节> GI MIST 350 DSPNM | GI MIST 420 DSPNM | GI MIST 510 DSPNM | GI MIST 1000 DSPNM
比例调节（高粘度）> GI MIST 350 DSPNM-D | GI MIST 420 DSPNM-D | GI MIST 510 DSPNM-D | GI MIST 1000 DSPNM-D
本公司专业代理BALTUR燃烧器，包括轻油燃烧器，重油燃烧器，燃气燃烧器，双燃料燃烧器等。注重"产品质量"、"专业技能"和研究开发是百得不断发展，在意大利和国外建立起良好信誉的基石。公司不断致力于提高燃料燃烧效率、节约能源和降低排放污染等方面的产品的研究、开发和生产。百得产品在全球范围的应用是对百得公司多年来不断地开发新产品、新技术、注重环境保护以及生产满足市场需求的产品的肯定。本公司为一级代理商，价格优势明显，欢迎广大客户来电咨询
意大利BALTUR S.P.A（百得公司）生产的"百得"燃烧器行销七十多个国家和地区，在同类产品中最早获得ISO9001国际质量认证，品质优良、价格合理、享誉国际，在同行业中享有极高的声誉。"百得"燃烧器适宜于各类型工业锅炉、民用锅炉、石油化工、筑路机械、玻璃搪瓷、医疗环保等多种行业。对环境、对治理大气污染贡献着自己的力量。
质量认证：
１９９４年百得公司获得了ＵＮＩＥＮＩＳＯ９００１质量证书，成为同行业中获得此项证书最早的公司之一。
这意味着百得公司从设计，生产到售后服务全部过程的每一阶段都满足严格的欧洲标准。这就等于对百得公司不断改进产品和服务以及对用户全面质量保证的承认。多年来，百得公司的方针一直对准环境保获这一时代前缘的基本特点；百得公司在产品可靠性和极高燃烧性能水平方面得到的杰出成效是百得公司研究发展部门致力于革新的结果。
百得研究中心有一批在燃烧技术方面有丰富经验的技术人员和专家，这些革新是他们对容量１６至４６０００ＫＷ燃烧器原型和热力设备进行严格实验研究的基础上做出的。
高技术含量：
百得燃烧器结构基于的准则是生产的热力设备极其可靠并易于接近每个部件以便于机器的维修、清洗、检测和保养。特殊的耐压性能和与其热容量相比燃烧器的紧凑尺寸及极低的耗电量一这些特性成为一种具有高技术含量产品技术和功能的集中体现。
主要特征：
＊、燃烧器采作整体铸铝外壳。
＊、风机有很强耐压的特殊结构设计，既能使燃烧器装在半正压和正压锅炉上也能安全运行。
＊、燃烧头上的滑动连接法兰允许安装人员能将燃烧头装在对炉膛来说确切的位置并将他们精确的连接。
＊、燃烧头的构造使燃烧器在其运行范围内的每点都能得到最好的燃烧配比
＊、电子设备控制整个运行过程和安全保障功能。
＊、型号多、容量范围广。
＊、安装维护方便。
＊、燃烧器总装完备，便于现场连接。
运行模式：
百得燃烧器有一级、两极、渐进两级和带比例调节器的渐进两级等型式（后者实行比例调节运行）。
＊、一级：燃烧器只有开／关功能。
＊、两级：燃烧器运行有关断、开小火焰和最大热功率功能，并从最大热功率位置可自动返回（通过专门温控器或 压力开关控制到小火焰运行。
＊、渐进两级式（ＤＳＰＧ）：渐进两级式燃烧器能运行在两种不同热功率水平，藉助于专门的传感器（温控器或 压力开关）在一定的时间间隔内从一种热功率转换到另一种热功率，该时间间隔是伺服电动机控制热功率从最 小转换到最大（反之亦然）扫需要的。空气／燃料比根据锅炉的特定要求能在整个运行范围内（从最小到最大 ）极其精确的调节。
比例调节运行：
比例调节燃烧器用于因锅炉负荷经常波动的特殊要求下热功率必须不断变化的场合，这种运行方式通过装配带自动 热功调节器（ＲＷＦ40）的ＤＳＰＧ（渐进两级）而实现，后者藉助传感器（温度或压力）和现场匹配器（装在 ＲＷＦ３２调节器中）控制调节伺服电动机达到增加或减少热功率输出的目的。ＲＷＦ40调节器是ＰＩＤ（比例 、积分、微分）型。调节设定值通过移动装在燃烧器上的ＲＷＦ40的调节指针而调整。自然，热功率水平只能在 燃烧器的"最大"和"最小"限定值内变化。
比例调节是使用伺服电动机，允许在整个比例调节范围内随时教正空气／燃料的比例而实现。
工业燃烧器系列：
ＧＩ系列在大型系统。ＧＩ系列工业燃烧器专为工业应用而设计，其结构为整体型（因此比相同热功率的普通燃烧器更为紧凑）容量范围从１５８１至７３１６ＫＷ。除ＧＩ燃烧器外，工业系列燃烧器还有更大容量的：带单独风机的ＴＳ系列、带单独风机用可调火焰的ＰＹＲ系列。
有关这些型号燃烧器的资料可查阅相关的小册子
