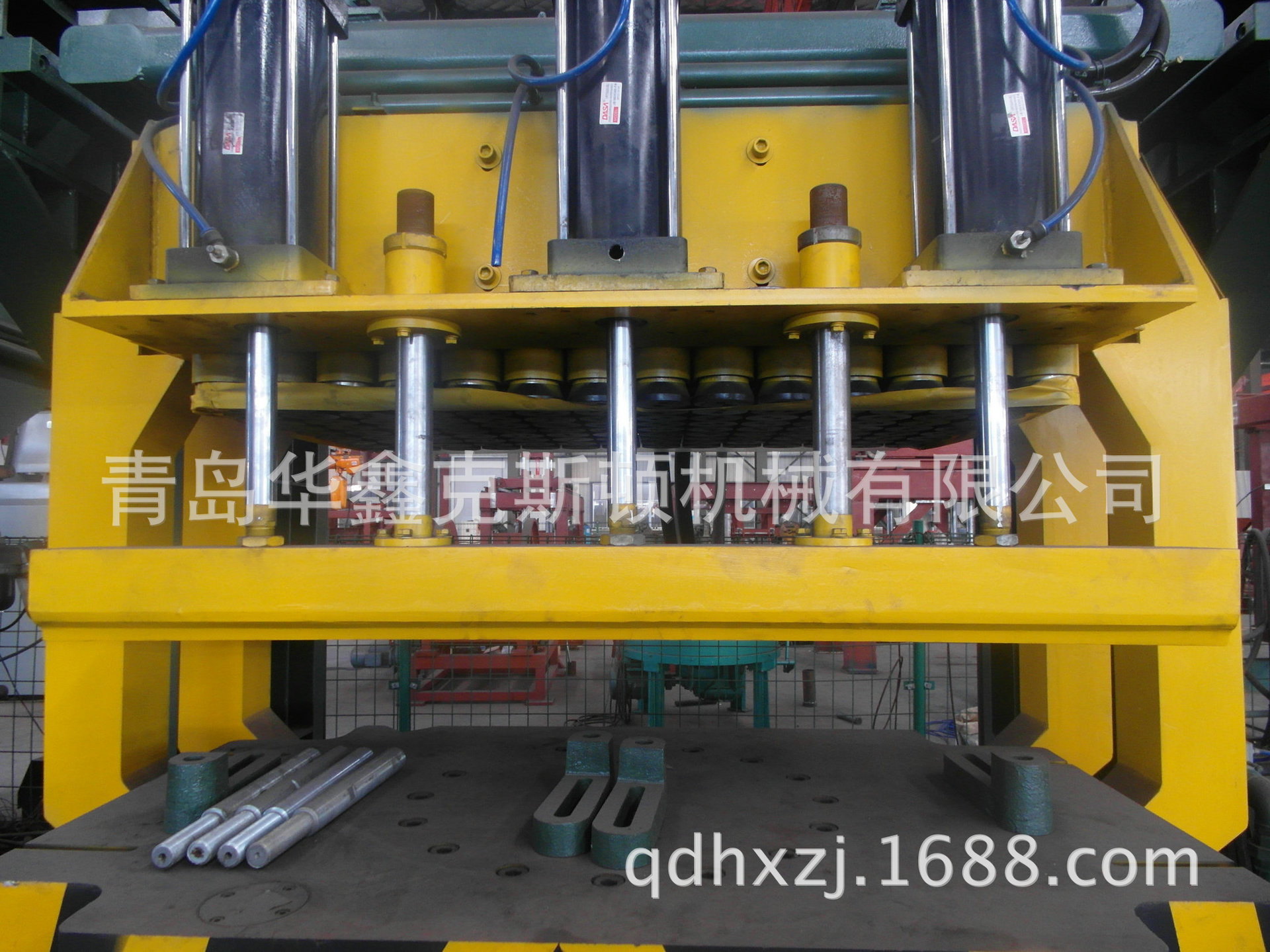

气动多触头内力压实微震造型机
本机用于各种铸造车间粘土砂造型。
本机可单机使用，也可组成机械化流水线使用，亦可组成半自动生产线使用。
本机采用气动多触头压实，比压适中，触头数量48只，适合于复杂模型造型。
本机压震时触头一面压实砂型，并随工作台一起震击，故砂型硬度高而均匀。
本机采用弹簧全缓冲气动微震机构，故对地基无特殊要求。
本机起模采用连杆同步轴结构气压油调速，起模同步性好，速度控制自如。
技术参数
名称 | ZD0806B | SZD1008 | SZD1206 | SZD1409 | SZD1907 |
砂箱尺寸（mm） | 800*630*300 | 1000*800*300 | 1200*630*300 | 1400*900*300 | 1520*1200（1320）*190 |
工作台尺寸（mm） | 950*730 | 1150*850 | 1500*900 | 1500*900 | 1980*1080 |
工作气压（MPA） | 0.58 | ≧0.55 | ≧0.55 | ≧0.55 | ≧0.55 |
多触头压实行程（mm） | 200 | 200 | 200 | 260 | 250 |
压实比压（kg/cm²） | 4 | 3.8 | 4.1 | 4.5 | 4.2 |
震击负荷（kg） | 350 | 750 | 2000 | 2500 | 1000 |
起模缸行程（mm） | 300 | 350 | 350 | 350 | 350 |
工作台至出头下平面的距离（mm） | 435 | 535 | 560 | 560 | 435 |
生产率（box/h) | 35-40 | 35-40 | 35-40 | 35-40 | 35-40 |
总进气管 | 11/2” 1” | 11/2” 1” | 11/2” 1” | 11/2” 1” | 11/2” 1” |
自由空气消耗量（m³/box) | 2.5 | 2.5 | 2.5 | 3 | 3 |
多触头数量（piece） | 48 | 80 | 72 | 126 | 60 |
外形尺寸（mm） | 2175*1600*2380 | 2480*1980*2440 | 2410*2538*2632 | 2450*2978*2795 | 2740*2100*2900 |
总重量（t） | 5 | 5 | 6.2 | 6.5 | 6.5 |
