郑州景和电气设备有限公司设计山东冠县化锌炉控制系统

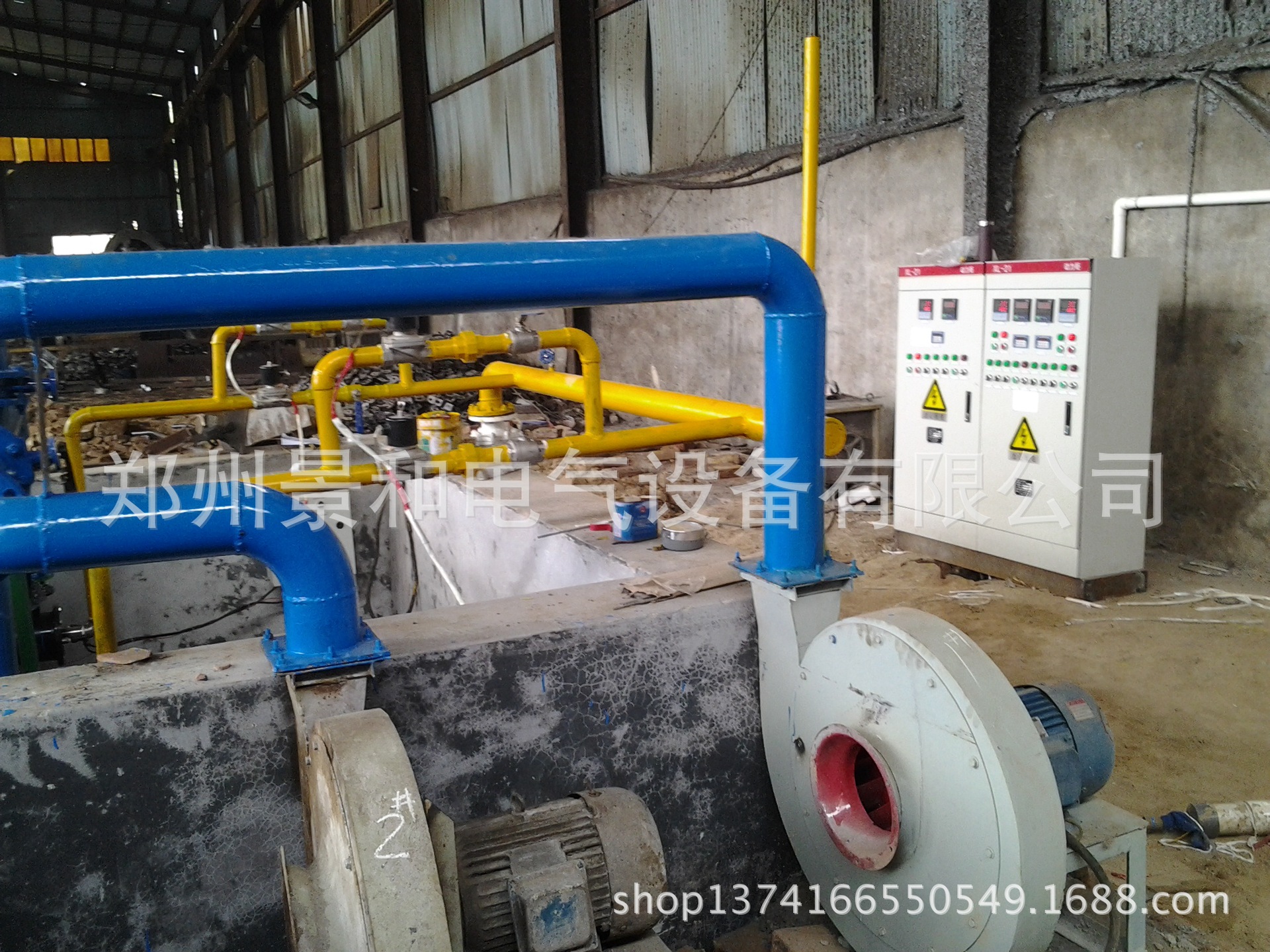

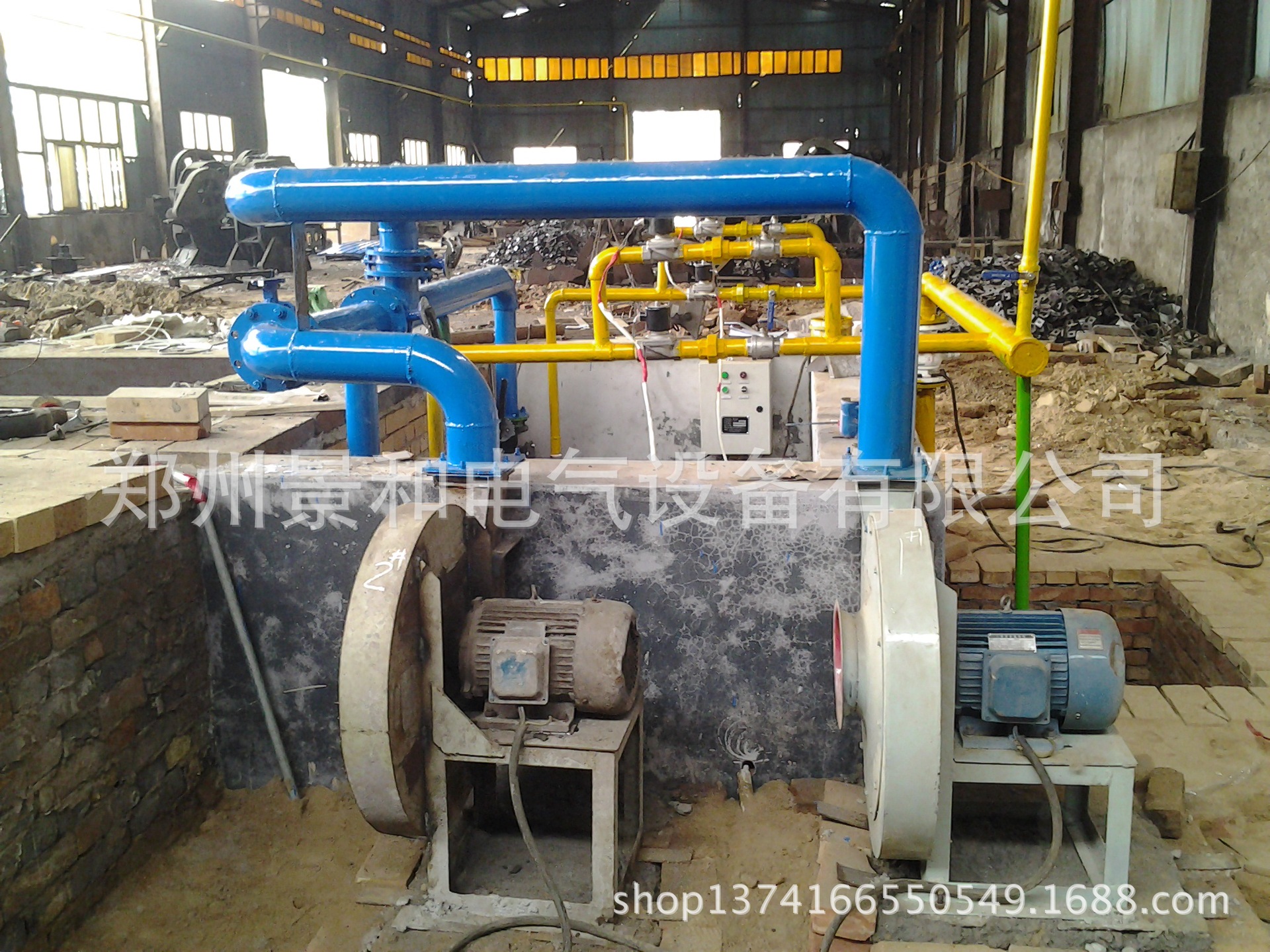

图一示为：化锌炉配套我公司设计的天然气燃烧及控制系统：
1.锌锅有效尺寸（mm）:6000x1200x1500 容量;60吨/锅。
2.全自动控温系统：选配我公司生产的2套天然气高速直焰烧嘴，控制系统采用比例调节控制全自动控温系统，操作安全 、方便。
3.售后服务：专业的安装 、调试、培训服务，“操作工安心，老板放心”。
4.根据最新的镀锌工艺,镀锌炉作为整个镀锌生产线的“心脏”，在整个镀锌生产线中占据了非常重要的地位。镀锌炉设计的好坏不仅关系到炉体的保温性能，而且还影响到小时镀锌产量和镀件表面质量，长期还会影响到锌锅的使用年限。因此国内外对镀锌炉这部分的设计越来越关注，而且也越来越完善。钢结构镀锌炉不仅在强度上能满足生产的需要，而且大大缩短了建设周期，为尽快投产提供了可能。在设计方案中，我们充分考虑了以下问题：
（1）长期加热时锌锅的变形问题：给出了锌锅长边多点二重侧支撑的解决方案；
（2）针对锌液温度的不稳定问题：给出了特殊设计的高效炉膛多层保温结构和经济型温控仪调节变频器比例控制的解决方案；
（3）针对锌锅检修不方便和炉膛实际使用状态不清楚问题：给出了锌锅厚度检测预留口和锌锅炉膛与烧嘴火焰状态的观察孔的设计方案，可以非常清晰的看到烧嘴的工作状态和非常方便的检测锌锅的腐蚀状况。
（4）针对炉膛实际控制温度不清晰，锌液不同深度温度不清楚的问题：给出了在炉膛内安装多个测温热电偶，在锌锅中安装多点测温的特殊热电偶，并把这些数据采集点所得到的数据在温控仪表上体现出来，显示出实时的温度高低并按温度高低来比例调节。
（5）镀锌炉采用了目前国内外先进的燃烧控制技术，自动温度控制，大大延长了锌锅的使用寿命。
（6）镀锌炉整体结构采用钢结构形式，具有尺寸精度高，无维修量，施工快等特点。
5、基于以上的考虑，我们在实际设计中，会考虑尽量缩小投资规模，使客户能以最佳的性价比，在最短的时间内收回投资。

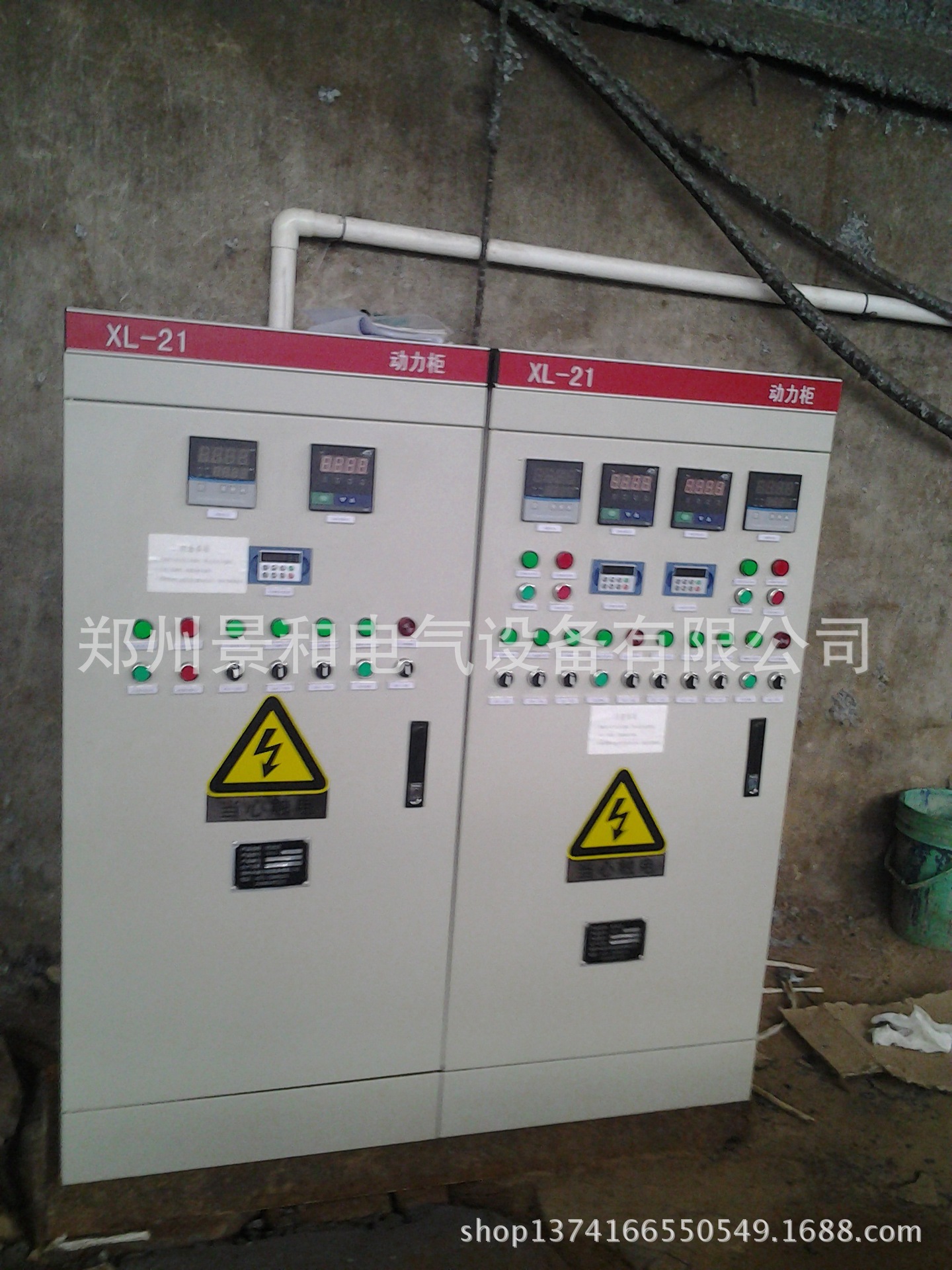

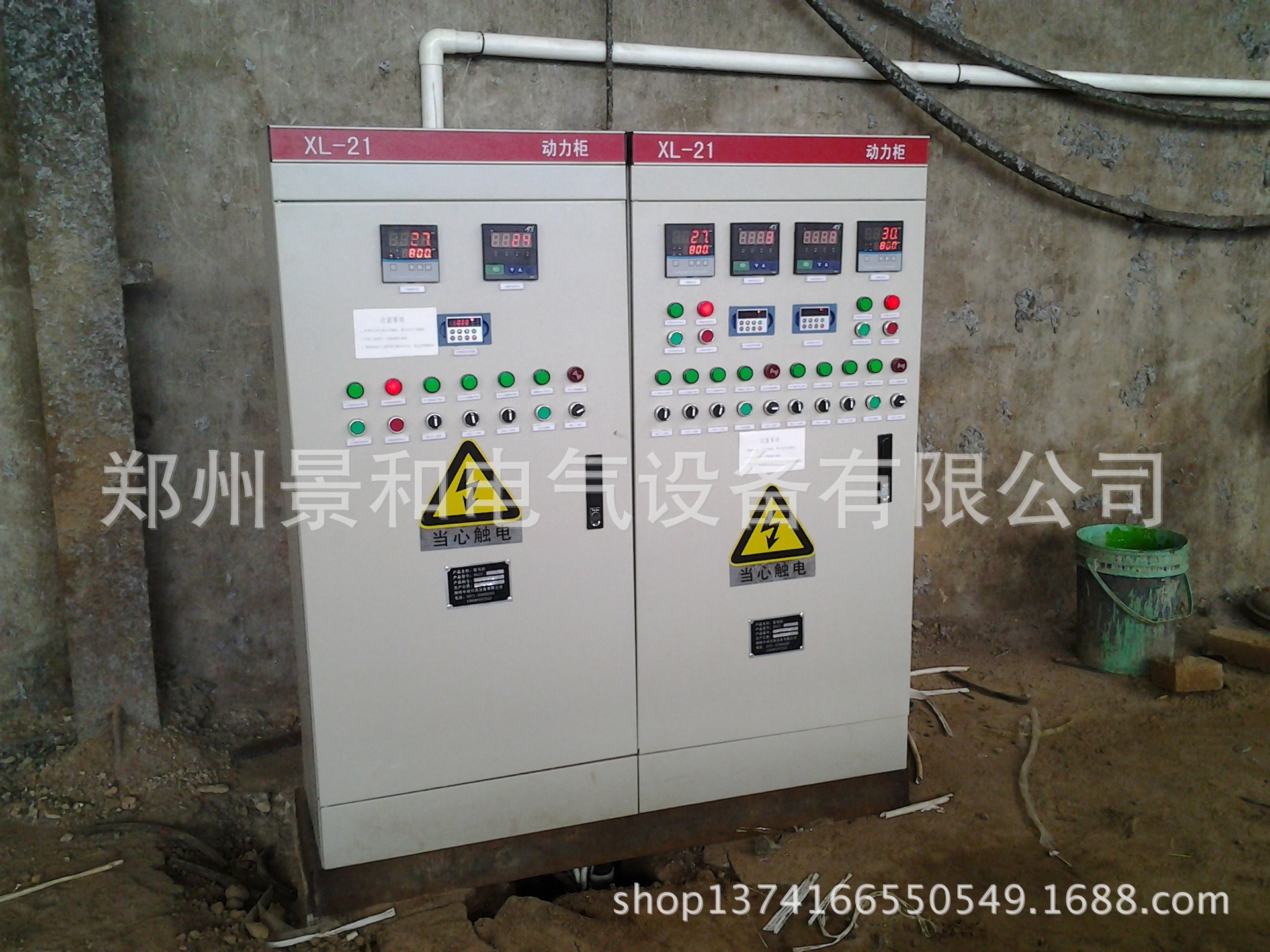

图二示为：镀锌加热炉变频比例调节控制柜
6、镀锌炉燃烧控制系统设计特点：
该系统采用高速脉冲火焰烧嘴，自动温度控制，系统从安全、性能、节能和环保等多方面的综合性能均达到国内外先进水平。
7、高速脉冲燃烧系统
在燃烧系统设计上采用两端对角布置、均匀供热的方案，燃烧系统配有2个高速燃气烧嘴，火焰最高出口速度可达150m/s。烧嘴采用通、断交替的脉动方式进行控温。脉动燃烧技术是通过改变烧嘴开闭的频率来调节炉子燃料消耗量的，这样每个烧嘴在燃烧时都是在最佳燃烧状态下工作，燃烧完全、出口气流���度高达150 m/s，瞬间迅速循环升温。热量将被快速地传送到锌锅炉的每一点，实现均匀地热传递，避免了局部高温的出现，以辐射状均匀环绕于锌锅外壁，避免锌锅局部高温造成锌锅那壁过度侵蚀。不仅增加了燃烧系统的加热效率，而且可有效延长锌锅的使用寿命，并且大大改善了锌锅内锌液温度的均匀性。锌锅的最长使用寿命可以超过十年, 正常使用年限可达4~8年。
8、锌锅炉的效率
采用高速燃气烧嘴有着极佳的过量空气工作能力，无需很多过量空气即可完成完全燃烧，过量空气量控制在10%范围内，避免了大量过量空气带入锌锅炉降低燃烧空气温度。 热效率比平焰燃烧系统和其他燃烧系统高 15-20%. 有效地节约了运行成本。
9、燃烧系统的安全性
在天然气和空气管路均装有控制阀和安全装置。在天然气总管上设有燃气高低压检测及安全关断阀门，此外，每只烧嘴均设有一个火焰监测装置实现燃烧全过程连续监视，一旦没有测到火焰，装置便会自动关闭天然气主管路上的安全关断阀，并及时发出熄火报警。天然气管路的配置完全符合美国 NFPA 86 C (美国国家消防协会)安全标准和国内工业炉相关标准规定。
燃烧系统配有空气/天燃气比例阀，确保高速烧嘴无论是处于大火还是小火状态，均能保持最佳的空气/天然气比例，实现洁净燃烧，提高燃料利用率。在整个生产周期以锌锅内的锌液温度及炉膛温度为检测点进行全过程闭环控制。可实现炉膛温度和锌液温度自动调节控制。
10、燃烧和温度控制系统
控制系统主要由温控仪表 燃烧安全控制装置（Flame Safeguard），以及变频器，电磁阀等组成，以方便用户操作。
11、整个控制过程
系统启动→风机启动→打开风门→吹扫炉膛→风门处于点火状态→点火
（点火不成功）→ 故障检查→重新启动
（点火成功）→ 开启电磁阀→ 开启风门→ 正常燃烧按设定温度值自动控制燃烧过程（热电偶）

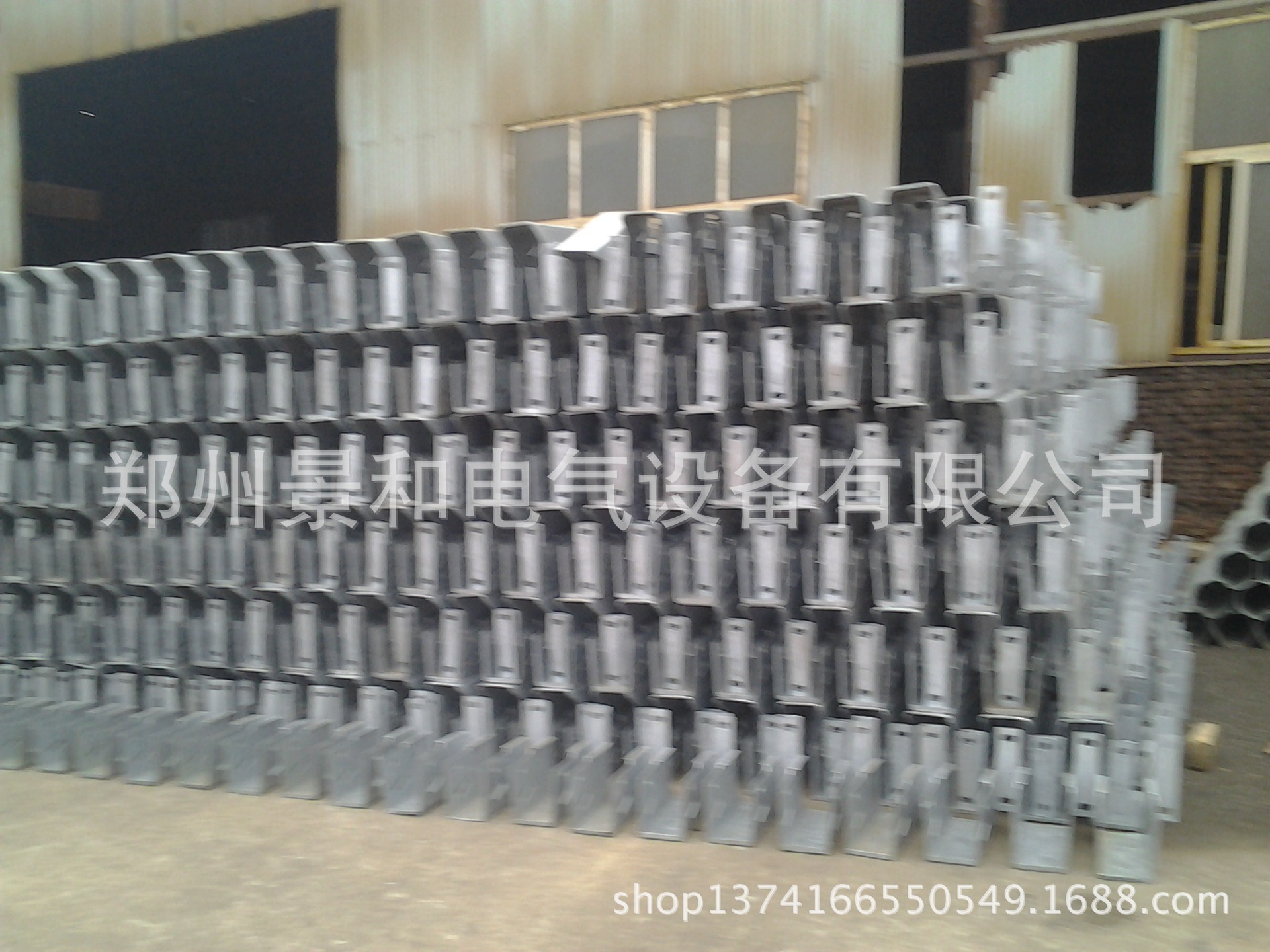

图三示为：为客户生产的成品
