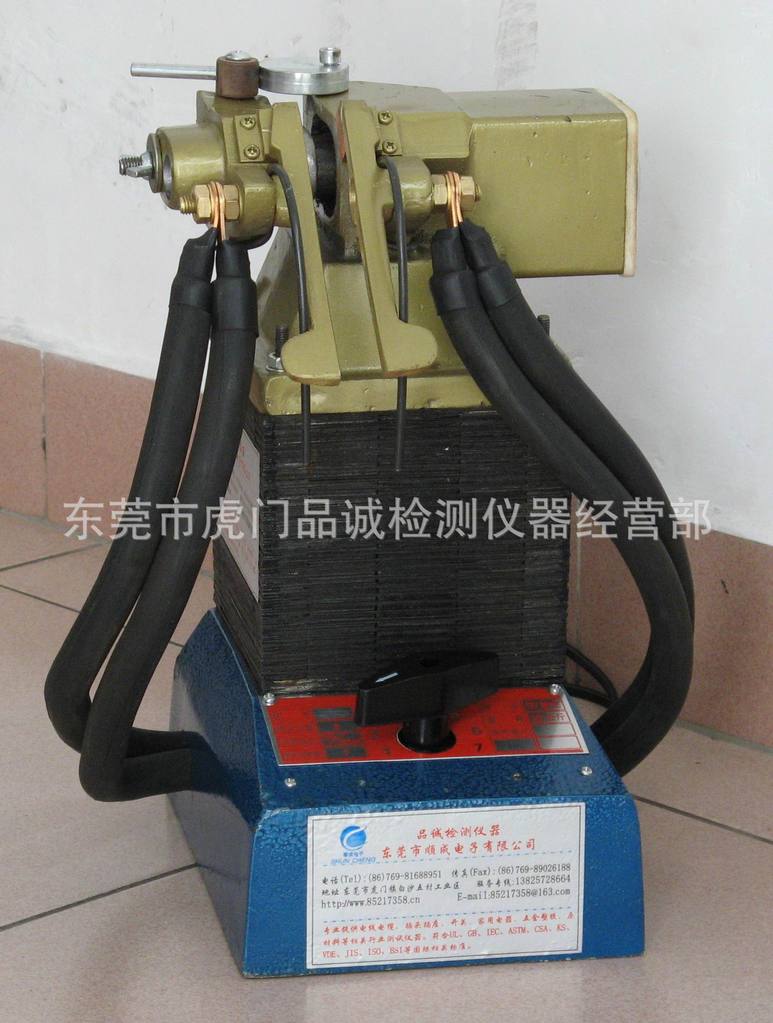

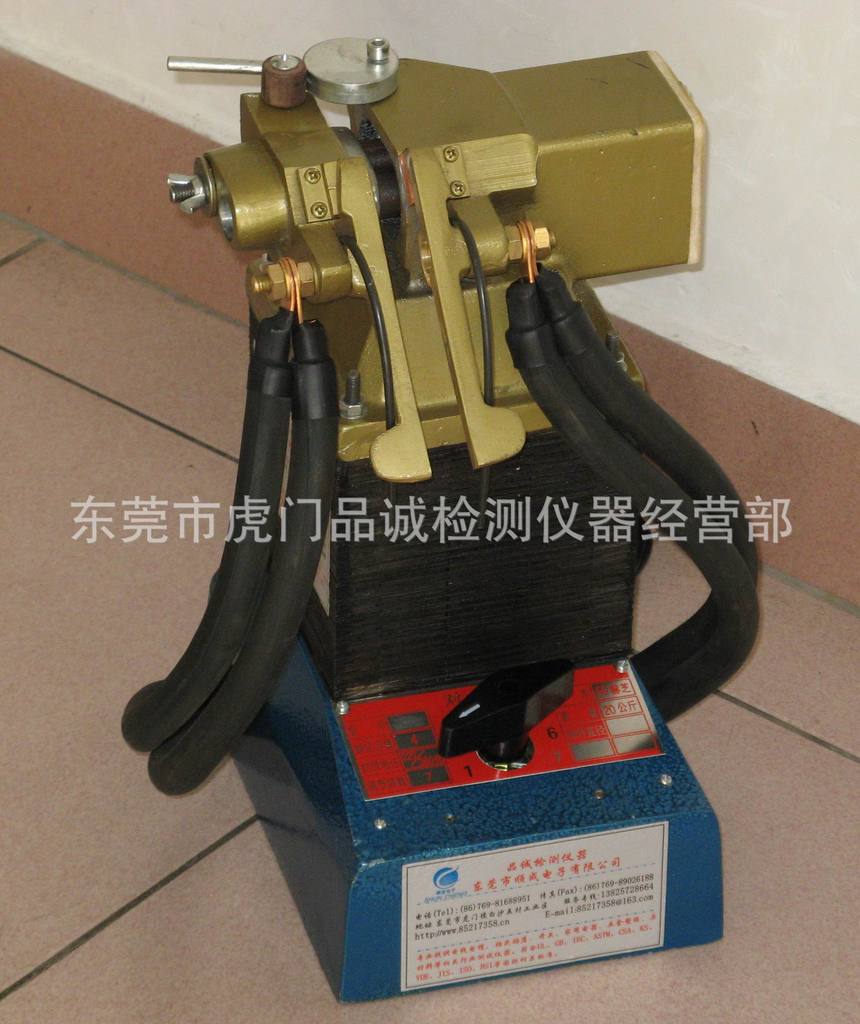

本机主要由单相焊接变压器、焊接夹具、机座以及电器配置等所组成。主要用于有色金属、黑金属丝、线材的对焊（碰焊）焊接。主要技术指标见下表：
项 目 | 单位 | 数值 | | 项 目 | 单位 | 数 值 |
额定容量 | KVA | 3 | 使用电压 | | 220V时 | 380V时 |
初级电压 | V | 220/380 | 焊接低碳钢直径 | mm | 1.5-5.0 | 2.5-6.0 |
初级额定电流 | A | 4.55 | 焊接铜材直径 | mm | 1.5-2.5 | 2.0-3.5 |
次级空载电压 | V | 1.5-3.2/2.6-5.5 | 焊接铝材直径 | mm | 1.5-3.0 | 2.5-5.5 |
暂载率 | % | 10 | 传动及顶端方式 | | 弹簧加压 |
钳口最大距离 | mm | 18 | 重 量 | kg | 18 |
调节级数 | 级 | 8 | 尺寸（长*宽*高） | mm | 310X265X265 |
二、使用说明
焊接时首先接通焊机上标注的所需电源电压，彻底清除干净焊件表面的污物及氧化锈。拨动偏心手柄4使两电极分离，再把焊件夹到上、下钳口2之间，并使之对正。拨回偏心手柄4。根据焊件大小，调节压力调整螺丝5的压力（焊件越大，压力越大）和电流调节开关1到适当的位置（焊件越大，电流越大），按下按钮开关3即可焊接。如果焊件需要退火处理时，请把焊好的焊件取下，拨动偏心手柄4将两电极分离后，再将焊件置焊接钳口2上，按动按钮开关，控制回火时间到所需程度进行回火。
三、注意事项
1.焊机使用时必须可靠接地，以防意外发生。
2.焊机不能受潮，以免发生漏电现象。
3.焊接结束后，使两电极保持最小距离，以防弹簧疲劳过度。
4.检修时应断电进行，请有经验的专业人员修理。
5.保持滑动部分灵活，须经常加注清洁的润滑油。
6.在焊接或退火过程中，不可调节电流调节开关，以防烧毁。
