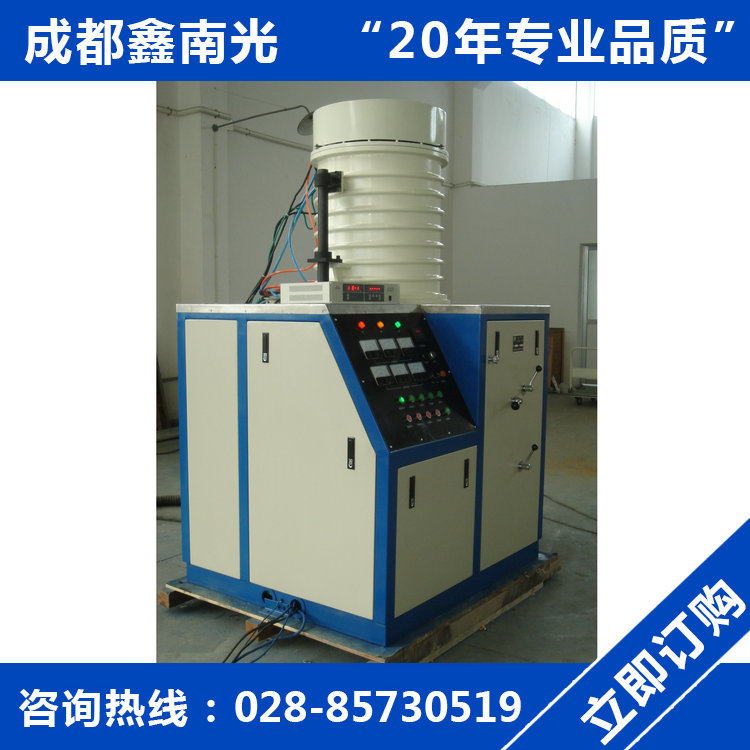

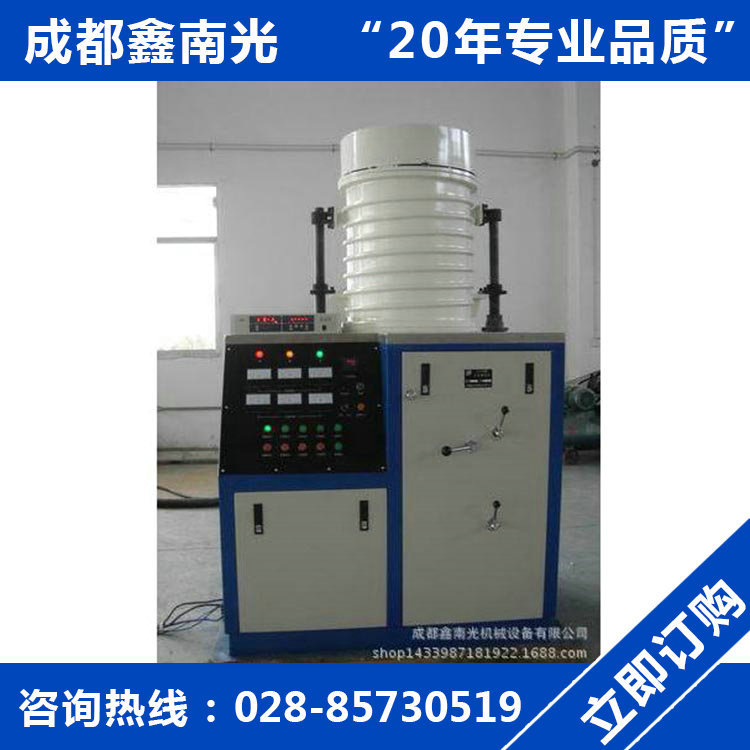

一、立式真空炉构造
立式真空炉一般由炉膛、电热装置、密封炉壳、真空系统、供电系统和控温系统等组成。密封炉壳用碳钢或不锈钢焊成，可拆卸部件的接合面用真空密封材料密封.本设备供玻莫合金和各种电真空器件在真空中退火、除气及除去表面氧化物之用。
二、立式真空炉用途特点：
(1)本炉是长杆工件及超重工件的理想真空热处理设备。也是近几年来较先进的现代真空炉型之一。
(2)可将超重超大超长的工件用于真空热处理、真空钎焊、真空烧结等工艺的实施。
(3)被处理件由炉底部向上部装料和出料。
(4)进料出料等操作过程全部实现自动化和智能化。
立式真空炉和卧式真空炉的区别
如果说立式真空炉和卧式真空炉的区别，最简单的说内部的布局有差别，立式是“立式”布局、卧式则是躺着的。立式一般含有升降机构来取放工件，卧式真空炉是通过侧开门来取放工件。
三、立式真空炉的特点
1、温度类别分为：1000℃ 1200℃ 1400℃ 1600℃ .
2、水冷系统类型：循环水冷(具有节能水源）.
3、可以控温精度：±1℃ 炉温均匀度：±7.5℃.
4、高节能、高稳定性、升温快、高精度、保温性都很好.

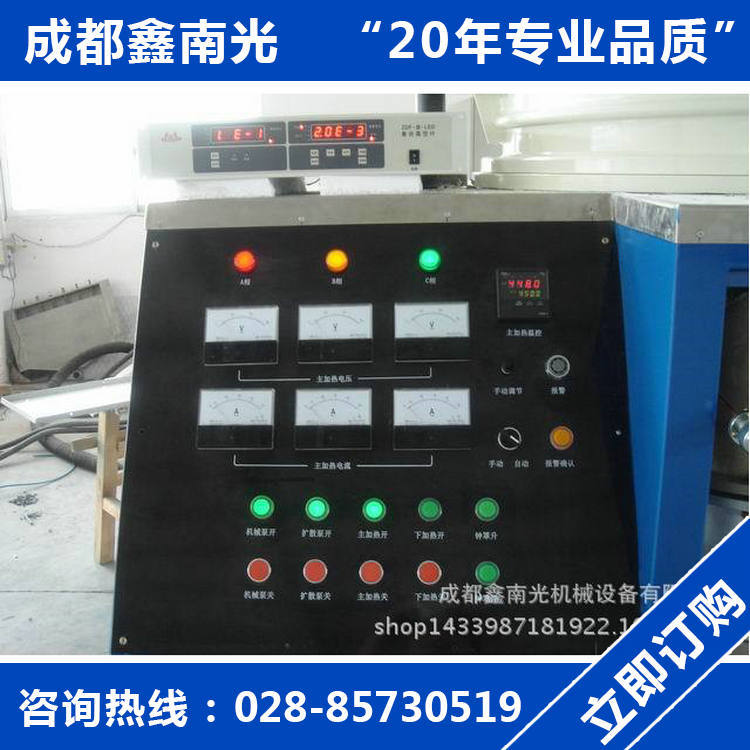

5、可编制多段升、保、降温曲线，全自动升温、保温、降温和超温保护，半自动控制，可以设置程序运行结束自动停止，无须派人值守。
6、炉膛全部采用金属隔热，降温时间快，炉体内比较洁净，无污染等耐急冷急热.
7、炉体温度接近室温、 可通多种气体（氧气、氮气、氩气、氢气等）.
