型号：JR-10
输入电压：AC220V-DC24V
速度：0-900mm/min
焊枪调节范围：50-50mm
焊枪调节角度：0-360
吸附方式：内置永磁
行走跟踪方式：导轮。
适配摆动器型号：30摆动器
重量：9KG
外形尺寸：430*215*245
产品特性：
（1）体积小、重量轻，易于移动和安装。
（2）用于立角工件自动焊接，顶轮跟踪定位，无须轨道。
（3）配置30中停摆动器，焊接各种厚度工件，工艺完美。摆动器带有中停功能，焊接结束后，摆动器自动回到中间位置。
（4）速度LED数显，直观、准确调节。
（5）标配防坠装置，在焊接工件受撞击产生震动时，极大地保护人员与小车的安全性。
适用尺寸和焊接效果：
适用范围：
适用材质：低碳钢
适用板厚：4-16mm
适用焊接工位:平角焊、平板对接、立角焊、仰角焊
适合焊缝最小曲率半径:R>500mm
适合焊接电源:CO2气体保护焊电源
适用范围:T型钢、工字钢、加强筋
适用行业:钢结构、造船、桥梁、车辆制造、电建等
| 焊接电源 | | 保护气体 | | 焊丝 | | 工件材质 | | 工件厚度 | | 工位 |
| NB500I | | CO2 | | ER50-6实心Φ1.2 | | 低碳钢45# | | 6mm | | 平角焊 |
| NB500I | | CO2 | | E501T-1药心Φ1.2 | | 低碳钢45# | | 10mm | | 平角焊 |
| | | | | | | | | | |
| 焊接电流 | | 焊接电压 | | 焊接速度 | | 摆动速度 | | 摆动幅度 | | |
| | | | | | | | | | |
| 124-133 | | 21.5 | | 13.83 | | 88 | | 5 | | |
| | cm/min | | 刻度值 | | mm | | |
| | | | | | | | | | |
| 156-165 | | 21.4 | | 8.33 | | 30 | | 9 | | |
| | cm/min | | 刻度值 | | mm | | |

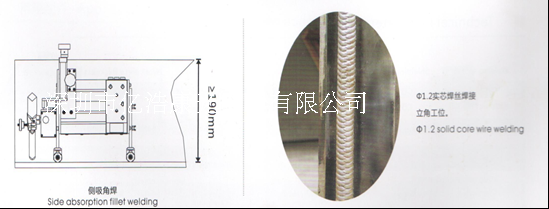

工作示意图：

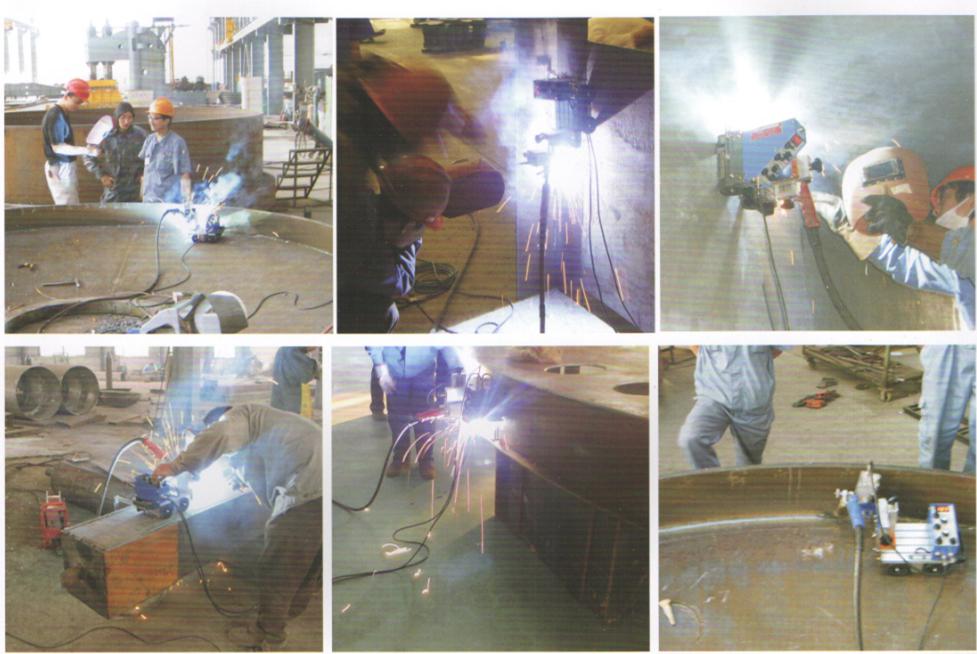

现场图：
