一、用途

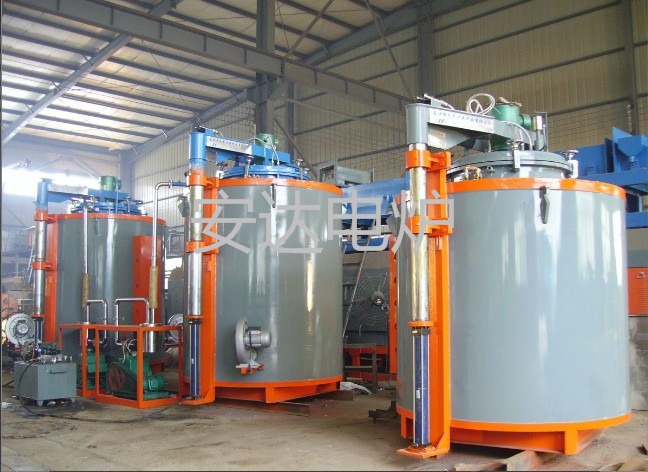

RQ系列井式气体渗碳炉系周期作业式电炉，主要供碳钢机件的气体渗碳等用。与电炉控制柜配合使用可自动控制及自动记录电炉的温度
本电炉结构主要由炉体、加热元件和温控系统组成。
炉体外壳由型钢及钢板焊接而成，内用超轻质高铝泡沫砖砌筑成炉膛.保温层采用硅酸铝耐火纤维、硅藻土（或蛭石粉）散料结构，以提高炉体保温性能。
加热元件安放在搁丝砖上，并有电阻丝小钩使其定位。

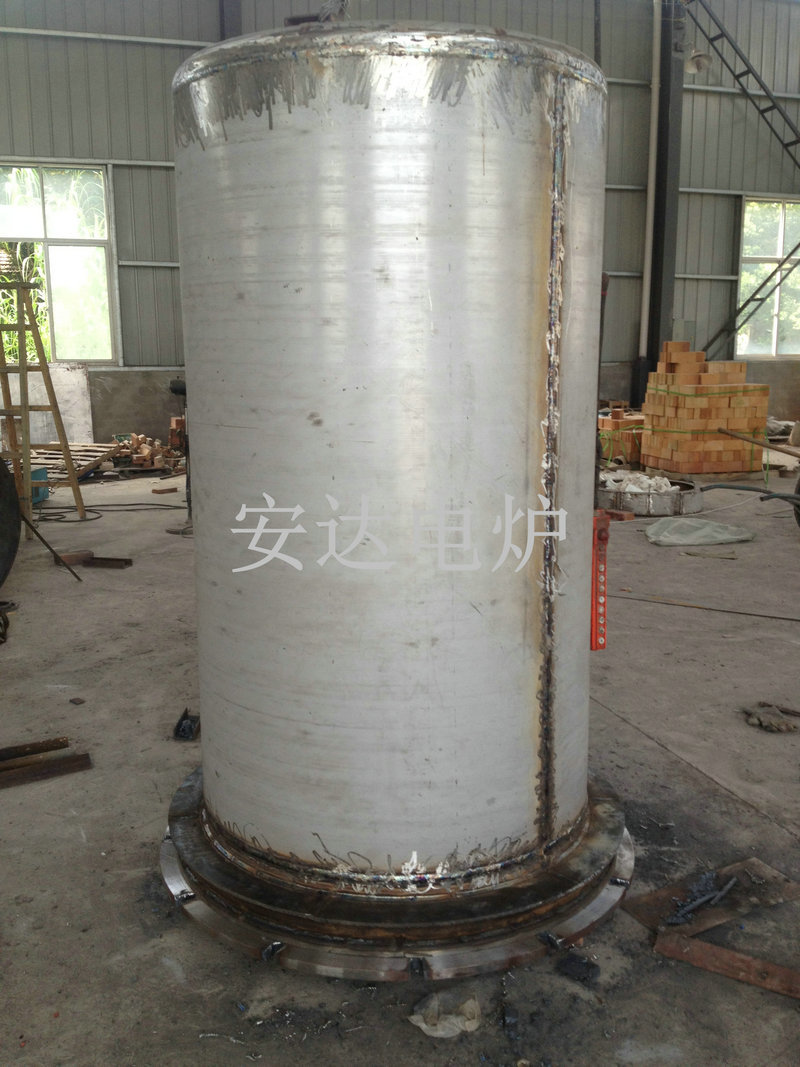

炉膛内有一耐热板焊接成炉罐及料筐，被处理工件安放在料筐内。

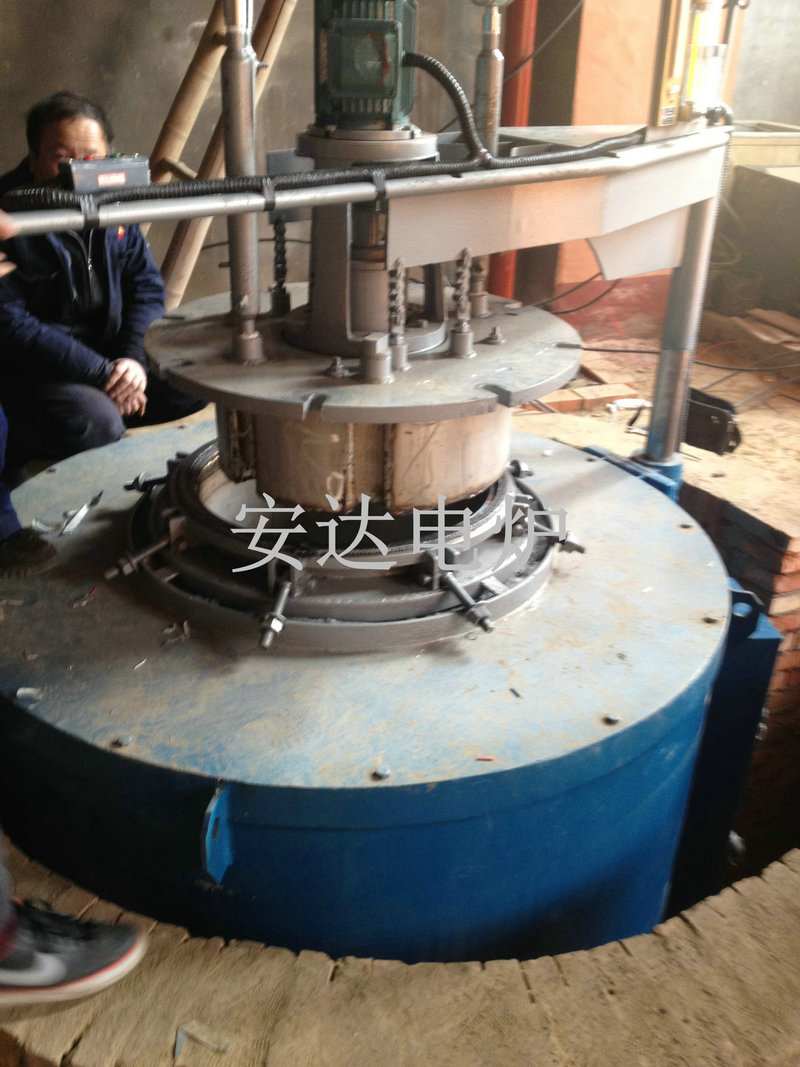

为使被处理工件均匀的与渗碳气体接触，在炉壳上装有通风机，用来强制气流循环，以使炉内温度和气体均匀。在风机轴套上有一防止漏气的密封装置，并采用冷却水冷却。 |
二、基本原理

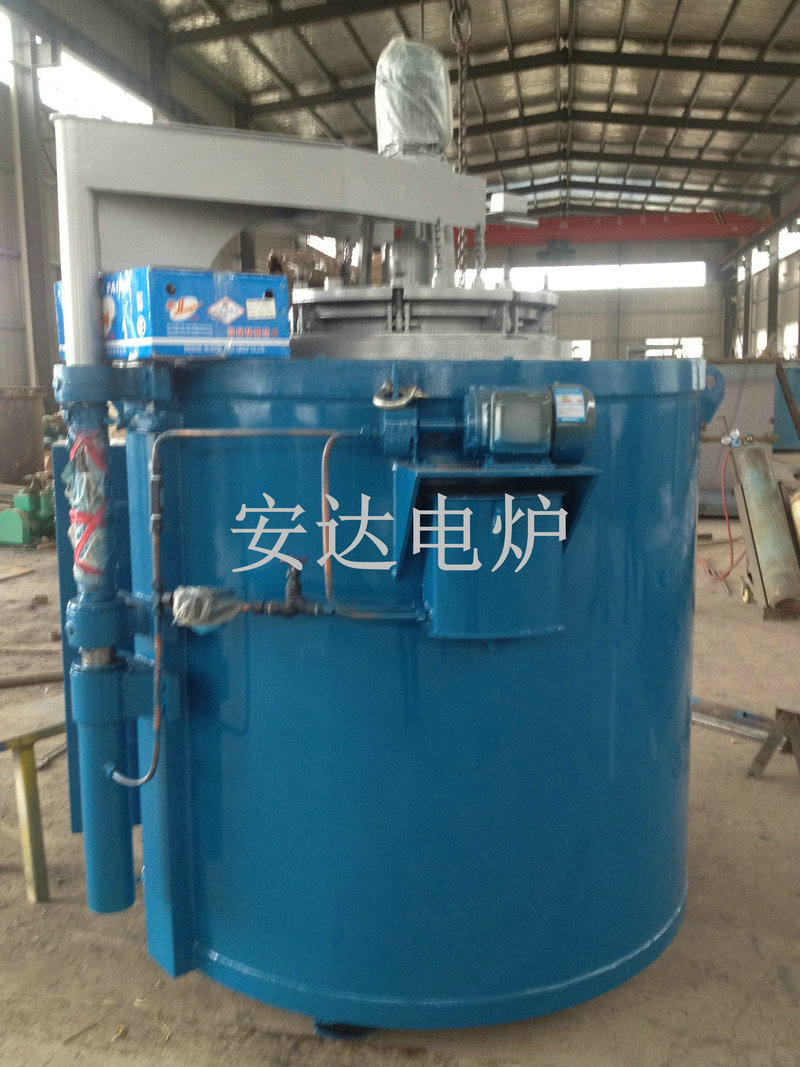

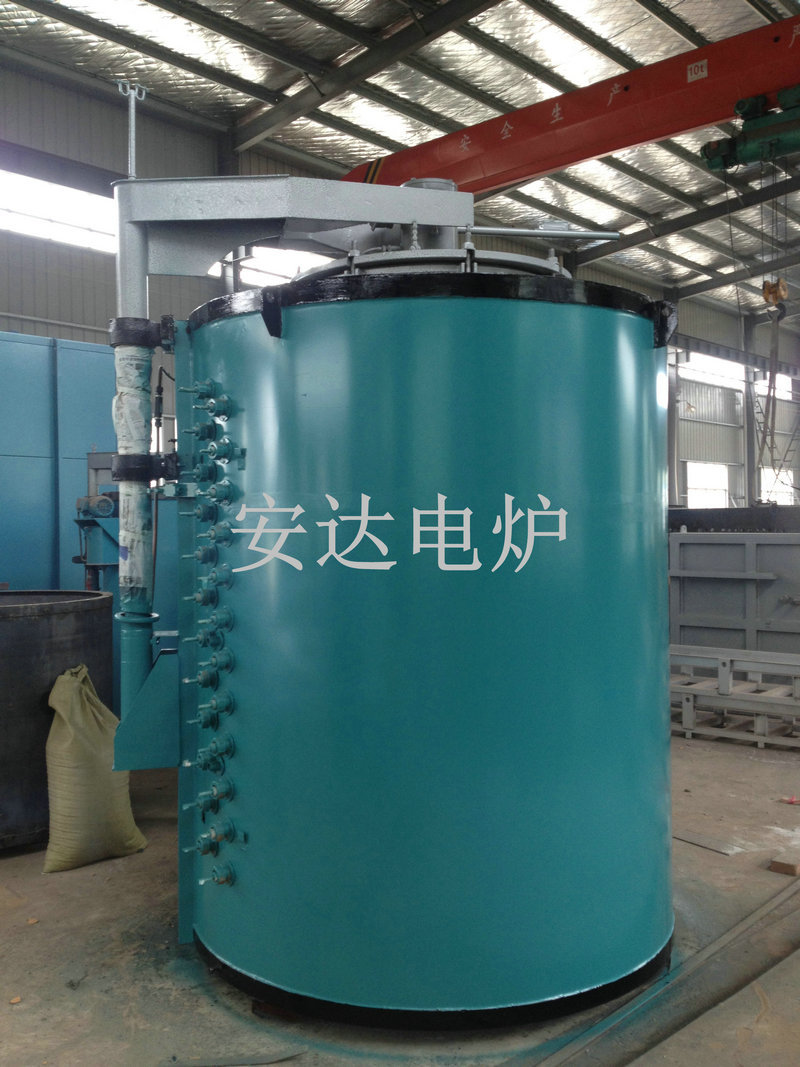

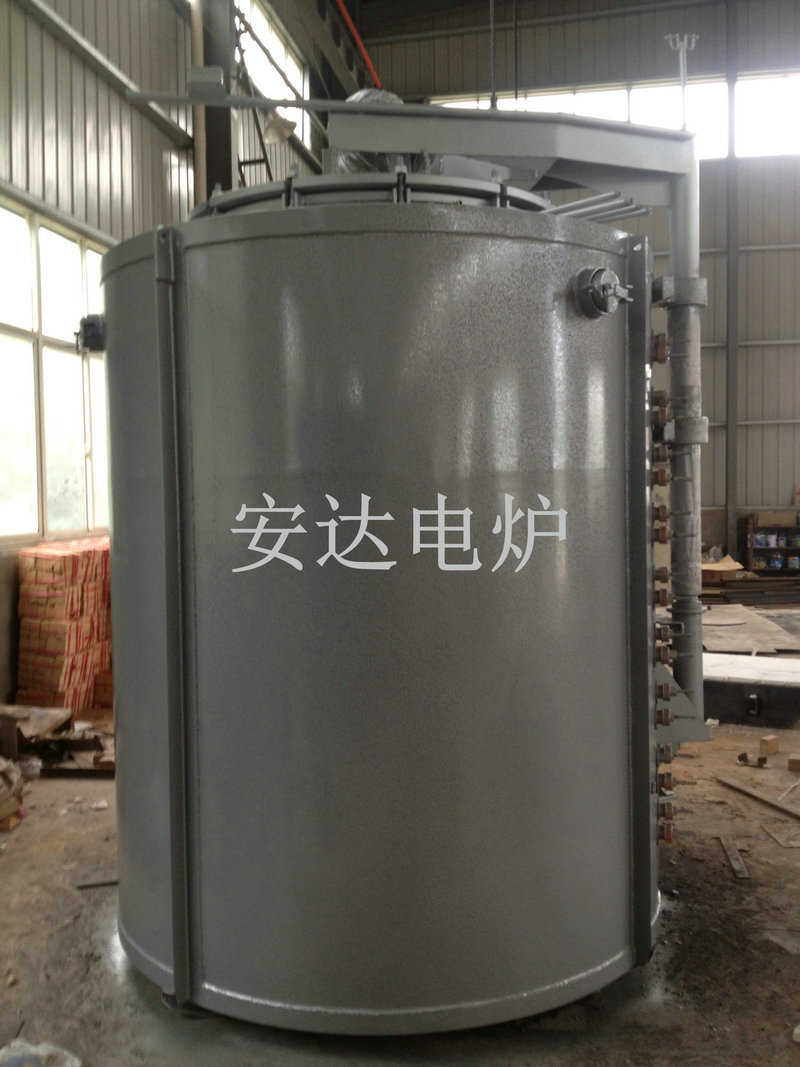

炉盖的升降均有液压升降机构来完成，其动力由10/25液压装置提供。
当需将炉盖升起时，只要开动液压装置，炉盖即徐徐上升；如需炉盖下降，只要旋松液压装置中内螺纹截止阀，炉盖即缓缓下降。在升降轴处，有两限位开关，当升降轴上升时，下面一个限位开关自动切断电动风机电源，以免操作发生危险；当炉盖升足时，上面一个限位自动切断液压装置的电源，以防升降轴顶出油缸发生意外。
本电炉的液体滴入系统备有可进行三种液体同时滴入的滴量器，并可通过流量计及针形阀控制其流量。
在炉盖上方设有水冷却的试样管、取气孔、排气孔，如与红外线CO2分析仪配合及改装，则可进行碳势自动控制的工艺操作。
三、技术参数
产品名称 | 主要参数 |
功 率（KW） | 电源 | 温 度
（℃） | 装料筐尺 寸 （㎜） | 重量 （㎏） |
相数 | 电 压（V） |
RQ3-25-9井式气体渗碳炉 | 25 | 3 | 380 | 950 | φ300×450 炉罐φ450X938 | 1660 |
RQ3-35-9井式气体渗碳炉 | 35 | 3 | 380 | 950 | φ300×600 炉罐φ450X1125 | 1850 |
RQ3-60-9井式气体渗碳炉 | 60 | 3 | 380 | 950 | φ450×600 炉罐φ630X1144 | 2630 |
RQ3-75-9井式气体渗碳炉 | 75 | 3 | 380 | 950 | φ450×900 炉罐φ630X1445 | 2900 |
RQ3-90-9井式气体渗碳炉 | 90 | 3 | 380 | 950 | φ600×900 炉罐φ780X1490 | 3700 |
RQ3-105-9井式气体渗碳炉 | 105 | 3 | 380 | 950 | φ600×1200 炉罐φ780X1815 | 4100 |
| RQ3-150-9井式气体渗碳炉 | 150 | 3 | 380 | 950 | φ600×1800 炉罐φ780X2415 | 6600 |
| RQ3-180-9井式气体渗碳炉 | 180 | 3 | 380 | 950 | φ800×1500 炉罐φ980 | 7200 |
| RQ3-220-9井式气体渗碳炉 | 220 | 3 | 380 | 950 | φ800×1800 炉罐φ980 | 7500 |
价格因产品型号与配置会有所浮动，仅供参考！本公司可根据用户要求提供各种非标设计制造，欢迎来电咨询！
