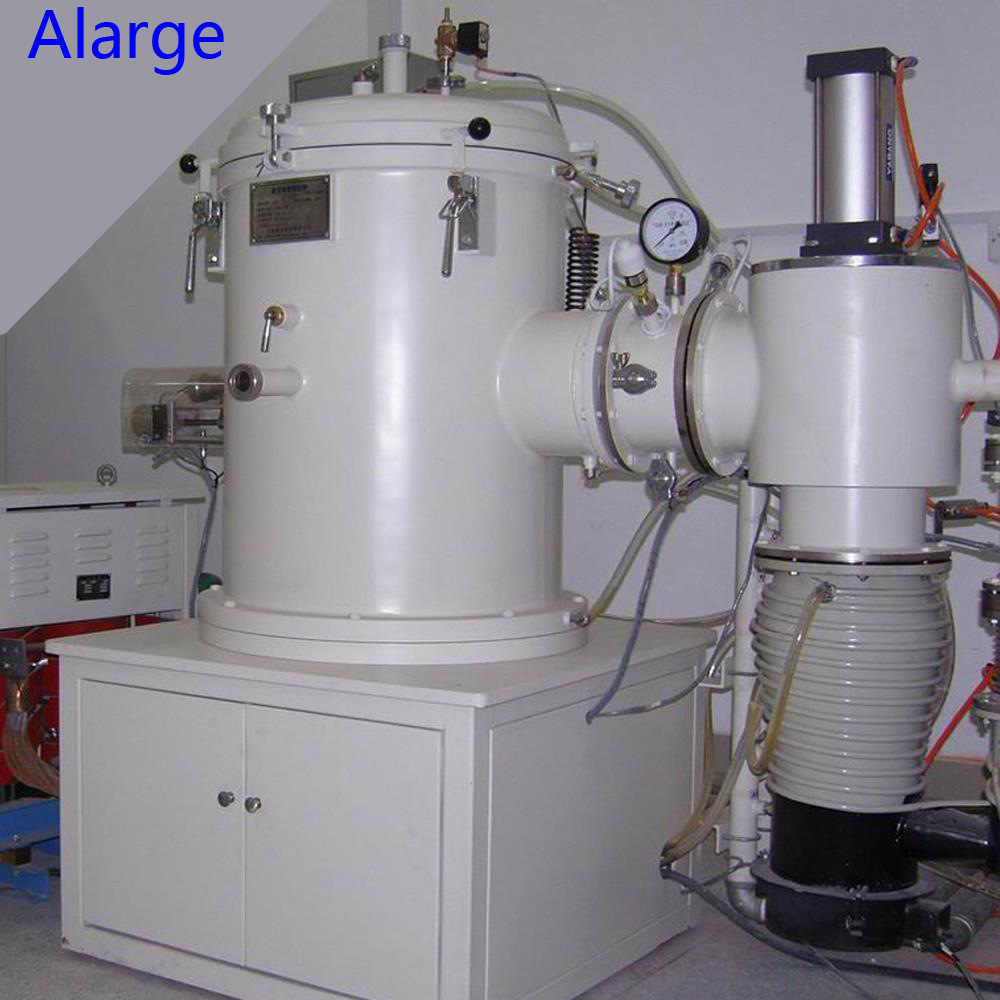

真空碳管炉
1．用途
真空碳管炉是用石墨作发热元件的立式真空电阻炉，供金属化合物、陶瓷、无机化合物、纳米材料等在真空或保护气氛中烧结制品。
2．技术规格
2．1额定功率： 50KW
2．2电源电压： 380V
2．3 加热器电压： 0-33V( 三相)
2．4 最高温度： 2200℃
2．5 工作区尺寸： Φ160×200
2．6 极限真空度： 6.67×10-3Pa
2．7 工作真空度： 6.67×10-2Pa（1600℃以下）
3．结构简介
3．1炉体为立式炉壳，其内层为1Cr18Ni9做成的圆筒，外壳为碳钢经防锈处理。两层之间形成夹套可以通水冷却，将传到炉壳内壁上的热量带走。内外筒与上下法兰焊成一个整体，中间开有抽气孔、红外测温孔、热电偶孔及观察孔等，热电偶具有自动退出功能。
3．2炉体上部是炉盖，它是有内外封头和法兰焊成，中间可通水冷却炉盖，装有锁紧装置，松开锁紧，炉盖自动向后打开，手动推到最大后即可装卸工件，炉盖上观察窗，可直接观察到物料烧结的变化。
3．3炉底部分也是有内外封头和法兰组成，中间通水冷却，固定在炉体下部，有电极引入，电极通水冷却。
3．4 炉内隔热屏由碳毡、石墨筒及1Cr18Ni9板组成，最内层为石墨，底部隔热屏由石墨组成。
3．5 真空系统
它是由油扩散泵、机械泵以及真空阀等组成，真空阀门为气动挡板阀及气动蝶阀，可通过PLC控制实现高、低真空自动切换。真空测量粗真空由园形弹簧真空计测量，低真空由热偶真空计，高真空由电离真空计测量。
3．6 电气系统
调压控制柜上可控硅调压装置由旋动手动调节，也可自动控制，380V两相电源经过降压变压器，电压降到33V，然后经过电缆再送到电极上。温度控制由进口程序控温仪控制等。设备配有模拟屏，能显示当前系统工作状态。
3．7 水冷系统
冷却水由总管进入，经过各支管送到炉壳、炉盖、炉底、电极、扩散泵和机械泵等需要冷却的地方，然后汇总到水箱排出。每路冷却水都有手动阀门，可以按照需要调节流量大小。进水管上设有电接点压力表，当水压低于0.1MPa时，可自动切断加热器。
4.其它说明：
1、本产品的规格参数仅供参考，以具体产品实际参数为准，请与销售及咨询客服人员。
2、产品图片及外观尺寸在不断研发更新中、如有更改恕不另行通知。
3、除标准产品外、我公司可根据客户要求，进行设计生产，具体与销售人员联系。
5、技术与售后服务
5.1乙方现场服务人员的任务包括设备质量问题的处理、指导安装和负责调试、参加试运行和主要技术指标的验收。
5.2安装调试前，乙方人员向甲方进行技术交底，讲解和示范将要进行的程序和方法。
◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆
