一、 设备名称及使用工艺范围
*设备名称：RT2系列-420-9��全纤维台车式淬火炉（节能型）
*本设备为台车式全纤维结构加热炉之派生系列产品，为周期作业式热处理炉，适用于一般工件的调质、淬火及去应力退火等热处理工艺之用。
二、 RT2-420-9型台车式加热电阻炉的基本性能概述
*RT2-420-9全纤维台车式淬火炉必须保证温升，均温及保温性能好，炉门升降及台车进出安全.由于电加热炉一般是间歇式炉，炉温经常升降，在此过程中炉子升降温速度受到炉衬的制约，造成加热周期延长，工作效率低，同时耐火砖吸收或放出大量热，造成热量浪费，致炉子热效率降低，浪费电能。由于砖结构存在以上缺点，因此采用陶瓷纤维制作的加热炉膛克服了砖结构存在的缺点，具有升温快、使用寿命长、能量消耗少等优点。近年来加热炉膛从砖砌炉膛转化为纤维炉膛在日益增加。特别在冶金行业的连铸连轧加热炉、台车炉式加热炉、罩式炉等加热炉衬中被广泛应用，赢得了用户的一致好评。
三、 设备简介

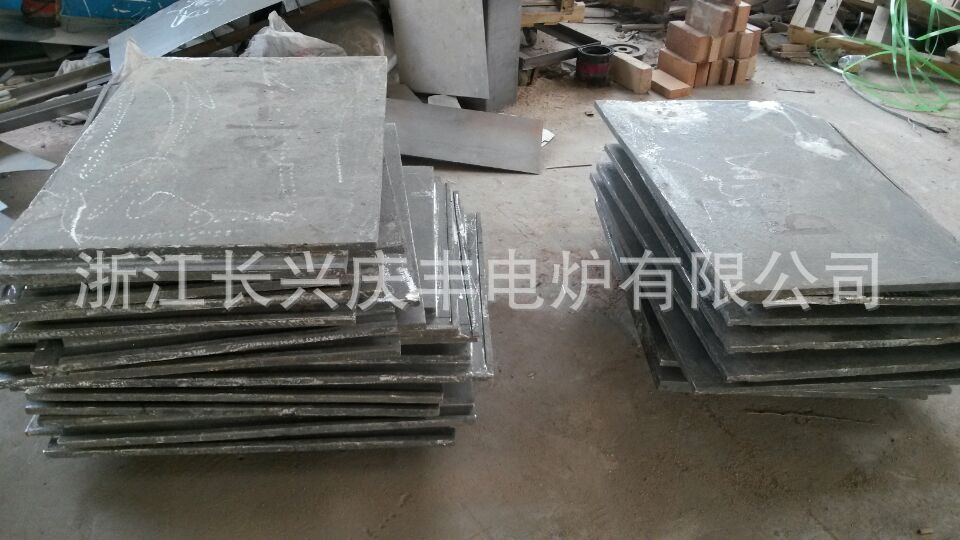

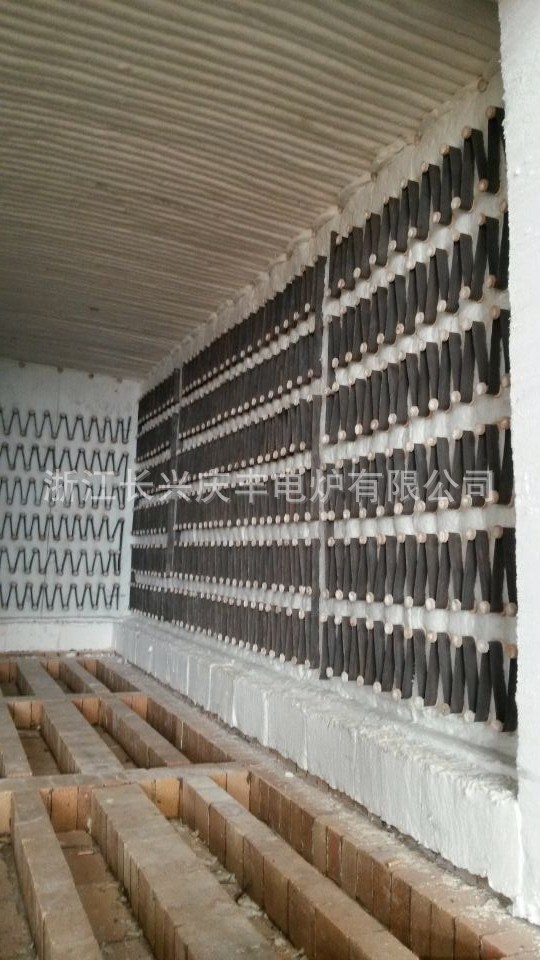

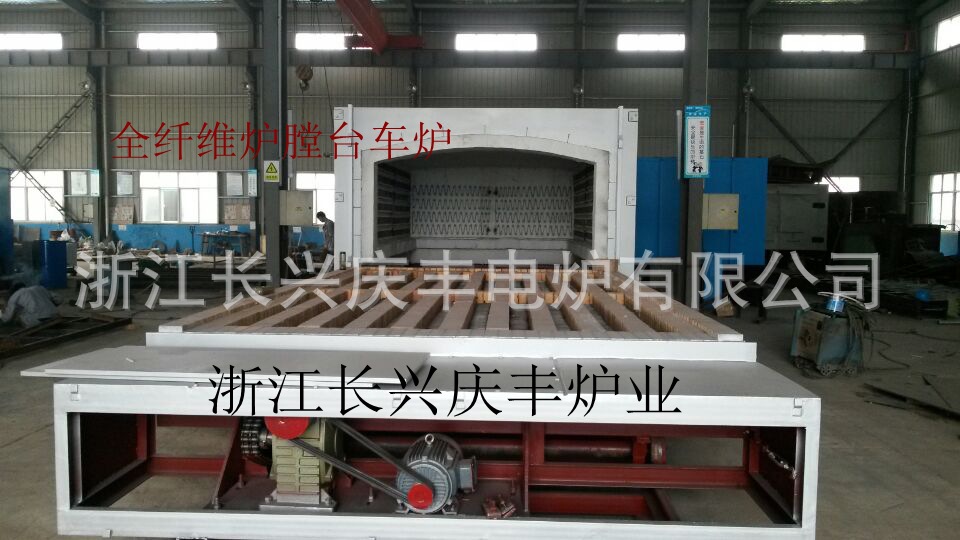

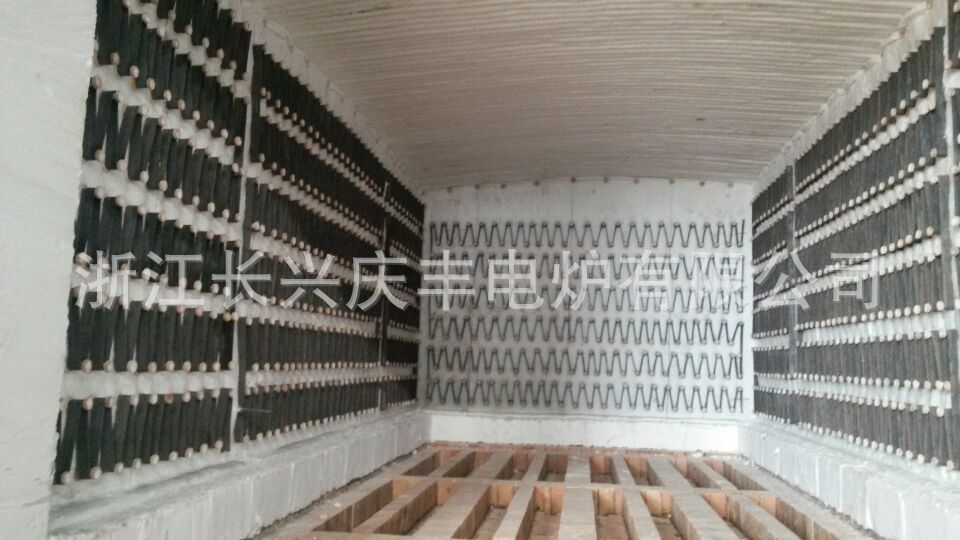

*本设备为台车式电阻炉，即炉底台车可控的情况下自动进出。工件装在小车上，在传动机构的作用下进入加热炉体内，关上炉门；加热温度在电器控制下，加热到工件所需的温度，再根据工件的工艺流程完成后，将工件在传动机构的作用下带动小车开出加热炉膛，从而完成了工件的处理。炉体是采用型钢、板材焊接而成的炉壳，炉壳内的工作室采用陶瓷纤维折叠块制成，炉墙加热元件为中温电阻带加工成W形状，用高温陶瓷螺钉固定在炉壁上；炉底台车的加热元件为高温电阻丝绕成螺旋状安装于炉底搁丝砖上，并在小车上铺设炉底板，便于放置工件而不致于损坏高温电阻丝。电器控制系统为KS无接点输出，炉温的整个加热过程由智能仪表实行PID控制，而整个炉膛的温度均匀性，由安装在炉顶的热电偶检测，从而实行了升温，恒温、均温、保温等一系列的工艺流程。
四、 主要技术参数：
1、功率：420KW﹙0～420KW任意可调﹚
2、炉膛工作尺寸：
3、额定温度：950℃；
4、电器方式：智能液晶显示仪表PID调节；
5、控温区数：6区（可单独控温）；
6、接线方式：每区“Y”；
7、额定电压：380V；
8、频率：50HZ；
9、仪表控温精度：±1℃；
10、炉温均匀度：±10℃；
11、空炉升温时间:常温～950℃≤2.5h
12、炉体两侧面表面温升: ≤常温+30℃﹙电接点除外﹚
八、成套设备供应范围
1、RT2-420-9全纤维加热炉体 1台
2、行走台车（含炉底板） 1台
3、配套传动机构和炉门升降机构 1套
4、6区温度控制电器柜 1套
5、补偿导线100米，热电偶 6支
6、大华记录仪 1台
7、使用说明书 1份
