适用于各类双梁桥式、门式、抓头式、变频式起重机。安装时无须改变起重机本身的机械结构，特别适用于不方便安装传感器的起重设备。
概述：

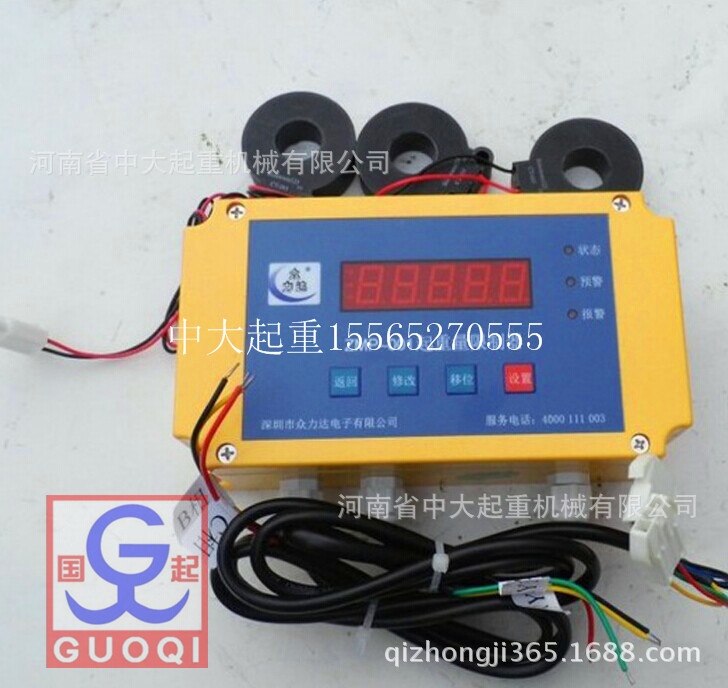

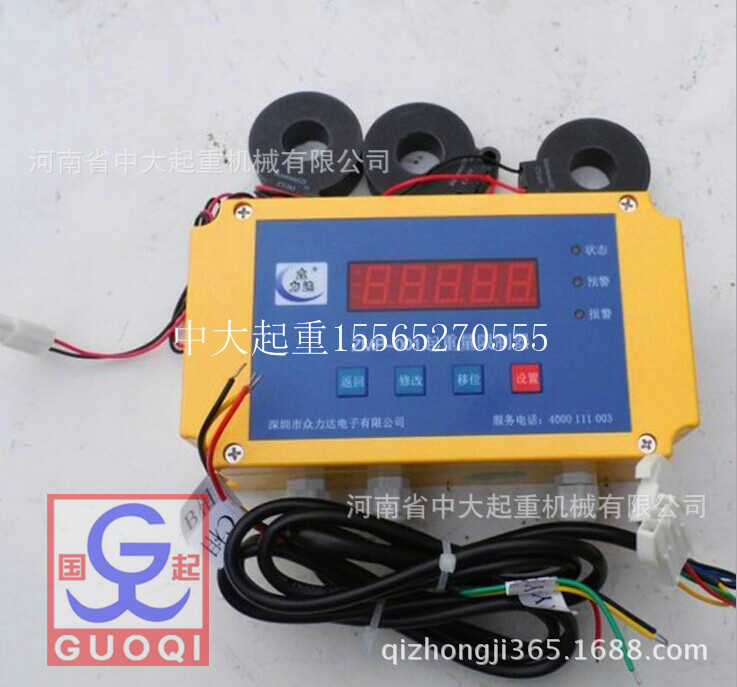

ZMP-001起重量限制器又叫功率式起重量限制器，是对各种以电机驱动起重机的工作状况进行综合监控和保护而开发的新一代安全保护装置。利用微处理器高速而准确地测量电源电压和电机电流，并通过其相互的关系，根据对确定的起重机系统的相关特征参数进行分析、计算和处理，间接计算出实际吊重载荷。当载荷值达到设定值时，发出声光警告信号，并停止起重机向上升方向继续动作。广泛适用于单梁起重机.双梁起重机等起重设备。
特点及应用范围：
1.产品安装方便，不用改变机械本身的结构，直接安装到电控箱内，也可接线安装到驾驶室内，只要掌握基本电工知识即可；
2.调试简单，安装完毕后，只需用3分钟简单调试即可使用；
3.功能强大，具备超载功能的同时，还可以对起重机起升电机的多种故障进行监控和保护，如：欠压、过压、相序错误等，并且具有运行时间、启动次数、超载次数、超载吨位及工作周期等记录功能；
4.可应用于各种电机驱动的起重机，如:门式起重机，桥式起重机等；
5.价格实惠，称重式的起重量限制器需配有大吨位的传感器，不仅成本高，且使用不久就会产生机械疲劳，造成很大的误差，本产品为电子式起重量限制器，不需要加装大吨位传感器，不仅节约了成本，且使用寿命长，一般情况下为十年。
工作原理：
通过电���应变式称重传感器检测起重机的压力（或拉力）。当起吊重物时，传感器把检测到的压力（或拉力）转换成电压信号输出。输出的电压信号经过信号放大器之后，再通过模数（A/D）转换器把模拟电压信号转换成数字信号，经微处理器的运算分析处理后，使继电器动作，从而切断起重机上升控制回路，实现超载限制，避免危险发生。
主要技术数据：
适用范围 | 单梁起重机、双梁起重机 | 工作电源 | AC220V、380V±10 50Hz |
动作时间 | 0.5s | 控制电压 | 48V/220V/380V |
显示误差 | ≤5%(F.S) | 仪表盒防护等级 | IP44 |
动作误差 | ≤5%(F.S) | 使用环境条件 | -20~60℃ 95%RH |
预警点 | 起重量≥90%额定重量 | 参数显示（5位数码管显示） | 起重量、平均电流、平均电压、电机功率、故障信息 |
延时报警点 | 起重量≥100%额定重量 | 继电器 | 报警常开触点，保护常开触点 |
立即报警点 | 起重量≥110%额定重量 | 继电器触点容量 | AC250V 10A |
声光报警 | 起重量超过预警点低频声光报警，报警继电器断开， 超过延时报警点高频声光报警，报警继电器断开 | 扩展功能 | 过流、欠压、过压、缺相、相序等保护， 过载次数记录、工作时间记录、安装自检 |
延时报警动作时间 | 延时2秒（可调），保护继电器断开 | 安装方式 | 轨道安装，螺丝固定 |
立即报警动作时间 | 延时0.3秒（可调），保护继电器断开 | 接线方式 | 端子接线、引出端接线 |

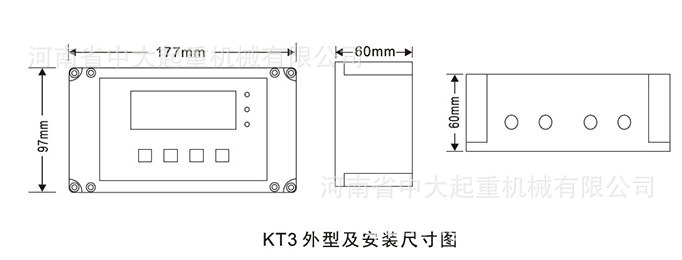

复位方式 | 手动复位、自动复位（具有掉电记忆功能） | 外形尺寸 | 91mm×63mm×100mm(KT5) |
安装和使用说明：
1、限制器可用螺钉安装固定在平面上，还可以安装在电控箱或驾驶室内。
2、检查线路连接无误，通电后，限制器通讯指示灯长亮并闪烁。电机快速提升时工作指示灯闪烁较快；慢速提升时，工作指示灯闪烁较慢；如出现故障，故障灯长亮且发出长鸣报警。
