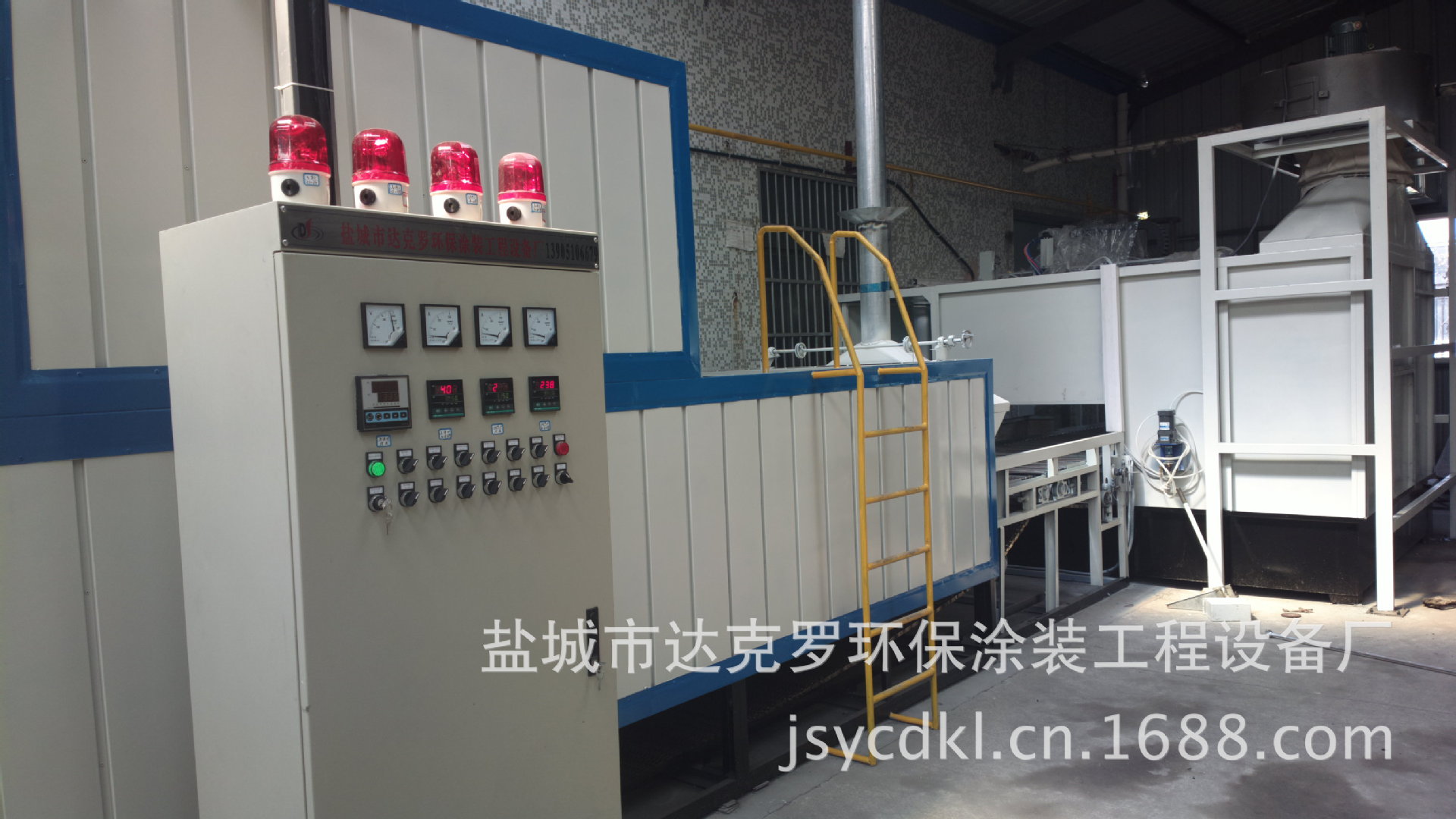

一、概述 特富龙是一种全新的的金属防锈系统。我厂根据其独特的工艺要求，通过借鉴国内外先进经验，研制出切实可行的系列烧结炉，具有外型美观、结构紧凑、性能稳定、操作便捷、高效节能、直观监控、安全可靠、维护方便、升温快、能耗低、热效率高、功能齐全、经济实用等特点。 二、项目名称 链板输送式特富龙喷涂生产线一条。 三、项目内容 全套设备由上件区（用户自备）、预热区、烧结区、冷却下件区（用户自备）和传动系统、排风系统、电热风炉及相关的电控系统组成。 四、设计原则 1、根据用户提供的技术参数及要求，精心设计和制造；确保设备的使用性能和外观质量。 2、设备在满足产品使用要求的前提下，应充分考虑设备的操作科学性及维护保养的方便性。 3、设备选用的外购配套件均选用国内外品牌新产品，以确保该生产线的使用性能。 五、设计理念 根据用户的要求和条件，充分应用国内外先进的技术和工艺，以及本公司多条生产线成熟工艺，精心选用同内外名优配套设备，在确保质量、产量的前提下降低投资规模，使该生产线居国内同行业的先进水平，生产的产品保证客户满意。 六、设计技术要求及参数 1、加热方式：电 2、预热区：区长4000mm，温度120℃；区长6000mm，温度180℃；（可调） 3、烧结区：区长10000mm，温度230℃（可调） 4、输送方式：链板+链条，采用台湾产台达变频器进行变频调速，输送速度0.2～1.0m/min（可调）。 5、有效工作尺寸：20000㎜（L）×760mm（M）×300mm（H） 6、装机功率：135KW 7、烘道内温差：≤±3℃ 七、设计说明 1、炉体 炉体为隧道式矩形通道，炉板选用δ1.5mm的304不锈钢材质，外板为δ1.2mm冷板，中间填以200mm硅酸铝棉保温。炉体工作室分预热区和烧结区，各自有独立的循环风室，以确保各自的工作温度。 2、加热系统 本特富龙烧结炉采用电直接加热,该电热风炉采用U形翅片不锈钢电加热管，这种加热方式具有升温快、寿命长、能耗损失少，且非常洁净等优点，加热炉采用δ3.0mm优质耐热不锈钢制造，循环风机为耐高温插入式离心风机，该电热风炉为三元一体，采用下送风、上回风的结构，上下风室采用不锈钢板冲孔而成。炉体予热区设40KW加热炉一套，烧结区设80KW加热炉一套，热风炉下方设调节风阀，这样便于控温，确保每个温区的温度及均匀性，达到特富龙涂复工艺要求。 3、废气排放装置 在通过式炉体内每一个循环温区均设废气排放装置，经管道高空抽吸，排至室外。 4、输送装置 工件输送装置采用1寸节距25.8不锈钢链条，外加链板输送，每四个节距配置一块链板，以保证水平输送，在下件区底部设有变速装置和变频电机，在上件区下侧设有链条张紧装置，炉体下部设有压轮，炉内轨道为不锈钢型材，传动装置（电机除外）高温运行无需加油，运转自如、平衡，无噪音。 5、电控装置 1、全线电控为单柜集中控制，控制方便。 2、一次配电用户负责（即车间配电柜至设备电控柜的送电）。二 次配电由我方负责（即设备电控柜至各设备的送电）。 3、控制柜设有延时关机、互锁控温、双重保护，设有故障报警、 超温报警。 4、电机设有断路、过载保护装置，操作简单、维修方便。 5、主要电器元件选用国产名牌，其他辅助元件选用名优新���品。 6、控制面板配有工作指示灯、温控调节仪、电流和电压显示及调整仪表等。 7、空中走线为桥架式，分线为小桥和管式走线。 |
