性能优点：
电路设计优化
主回路采用双向可控硅无触点开关电路，关断时间快，焊接时间可自由调节。
控制简便、精确
采用数码拨盘开关时间控制器，控制精度高，焊接重复性好，且维修方便，可实现高品质焊接。
结构新颖
采用脚踏杠杆式结构，操作方便，机体采用机箱式，减少整体重量，体积小巧美观大方。
节能优越
主变压器采用进口冷轧硅钢片铁芯，额定容量大且功耗少，空载电流小。
主要技术参数:

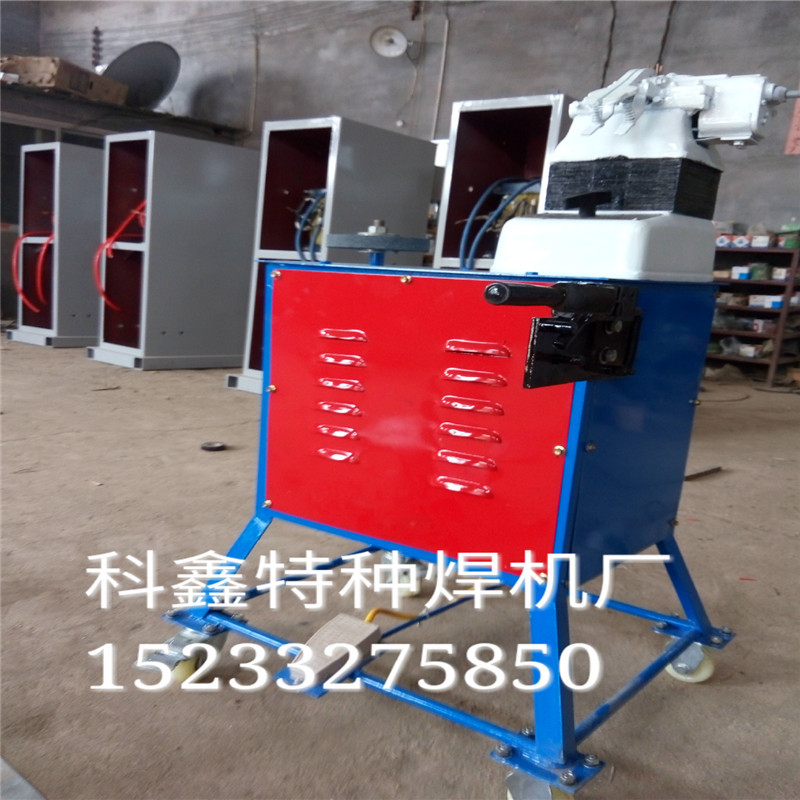

本系列焊机构造主要由焊接变压器、固定电极、移动电极、送料机构（加压机构）水冷却系统及控制系统等组成。
左右两电极分别通过多层铜皮与焊接变压器次级线圈的导体连接，焊接变压器的次级线圈采用循环水冷却。在焊接处的两侧及下方均有防护板，以免熔化金属溅入变压器及开关中。焊工须经常清理防护板上的金属溅沫，以免造成短路等故障。
1、送料机构：送料机构能够完成焊接中所需要的熔化及挤压过程，它主要包括操纵杆、可动横架、调节螺丝等，当将操纵杆在两极位置中移动时，可获得电极的最大工作行程。
2、开关控制：按下按钮，此时接通继电器，使交流接触器吸合，于是焊接变压器接通。移动操纵杆，可实施电阻焊或闪光焊。当焊件因塑性变形而缩短，达到规定的顶锻留量，行程螺丝触动行程开关使电源自动切断。控制电源由次级电压为 36 伏的控制变压器供电，以保证操作者的人身安全。
3、钳口（电极）：左右电极座（8）上装有下钳口（13），杠杆式夹紧臂（10）,夹紧螺丝（9），另有带手柄的套钩（7），用以夹持夹紧臂。下钳口为铬锆铜，其下方为籍以通电的铜块，由两楔形铜块组成，用以调节所需的钳口高度。楔形铜块的两侧由护板盖住，附图拆去了铜护板。
4、电气装置(附电气原理图) ：
焊接变压器为铁壳式,其初级电压为380V,变压器初级线圈为盘式绕组，次级绕组为三块周围焊有铜水管的铜板并联而成，焊接时按焊件大小选择调节级数，以取得所需要的空载电压 (附调节级数表) 。
变压器至电极由多层薄铜片联接。
焊接过程通电时间的长短，可由焊工通过按钮开关及行程开关控制(见电气原理图) 。
上述开关控制中间继电器，由中间继电器使接触器接通或切断焊接电源。
