产品概述

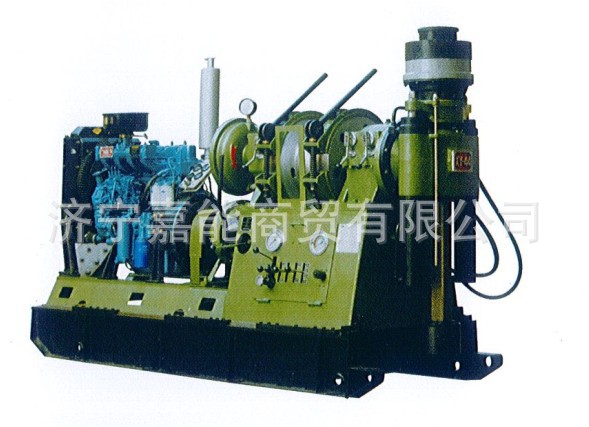

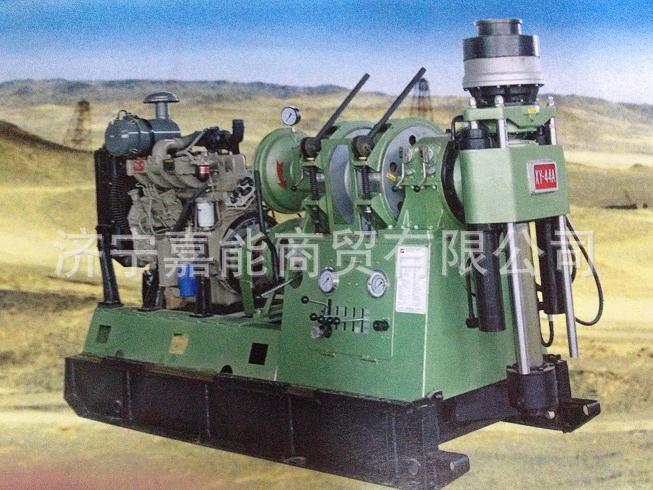

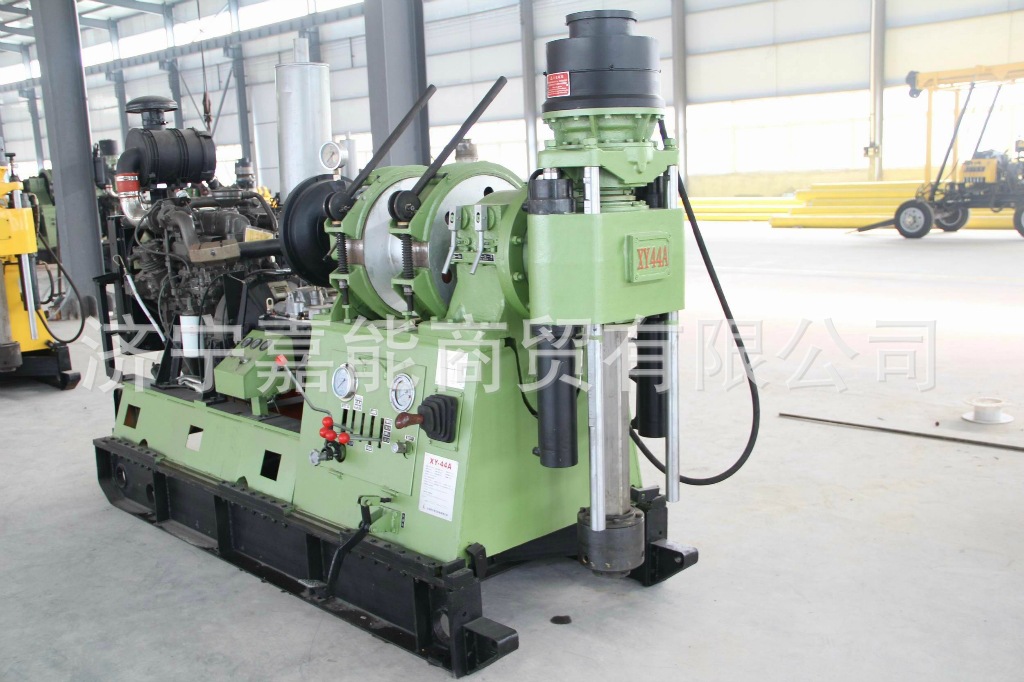

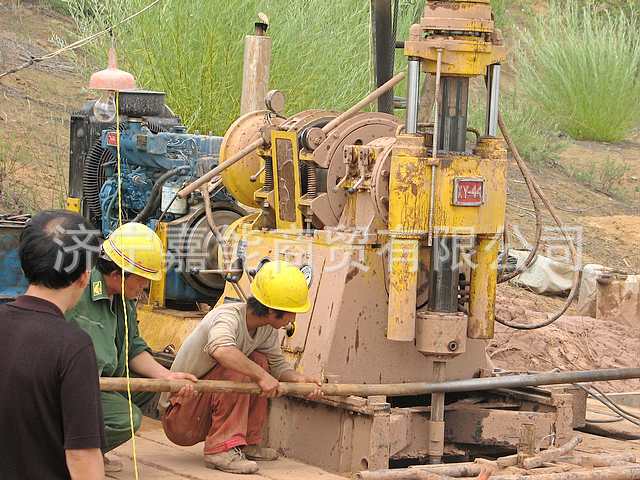

为适应当前地质勘探逐步向深部发展的需要 济宁嘉能工矿设备有限公司在XY-4型钻机的基础上改型设计了一种钻进能力较大的XY-44型岩芯钻机新产品。它除使用于以合金、金刚石为主进行岩芯钻探外 也可用于工程地质勘察、
水文水井钻进 以及大口径基础工程施工。该机结构合理、重量轻、能力大、用途广泛 性能稳定 可靠性强 标准化、通用化程度高。
1、具有较多的转速级数(8级)和合理的转速范围 低速扭矩大(最大达3200N.m)既适合以合金、金刚石岩芯钻进 也可用于工程地质勘察、水文水井钻进和基础桩工程施工。
2、立轴通孔直径大(80mm) 双油缸液压给进 行程较长(可达600mm) 工艺适应性强 特别适合大直径钻杆绳索取芯(上部取芯)钻进 有利于提高钻进效率和减少孔内事故。
3、钻进能力大 直径71mm绳索取芯钻杆额定钻进深度可达1000m。
4、重量轻 可拆性好 钻机净重2150kg 主机可分解为10个部件(最大可拆部件重量300kg) 搬迁方便 宜于山区工作。
5、配有水刹车 深孔钻进 下钻平稳安全。
6、采用单联齿轮油泵供油 安装简单 方便使用 功率消耗少 液压系统油温低 工作稳定。系统中装有手摇油泵 当动力不能工作时仍可用手摇油泵起出孔内钻具。
7、钻机结构紧凑 布局合理 所有部件表露在外 不相互重叠 便于维护、保养和修理。
8、重心低 移车距离长(可达460mm) 固定牢靠 高速钻进稳定性好。
9、配有防震仪表 仪表寿命长利于掌握孔内情况 操纵手把较少操纵灵活可靠。
技术参数
钻杆类型 | 钻杆规格 | 钻进深度(m) |
国产钻杆 | 内外平式钻杆 | Φ43×6 | 1400 |
Φ54×6 | 1000 |
Φ67×6 | 830 |
内加厚式钻杆 | Φ50×5.4 | 1300 |
Φ60×6 | 950 |
绳索取芯钻杆 | Φ55.5×4.75 | 1400 |
Φ71×5 | 1000 |
Φ89×5 | 800 |
DCDMA(金刚石岩芯钻机制造商协会)钻杆 | 内加厚式钻杆 | BW钻杆 | 1250 |
NW钻杆 | 1000 |
HW钻杆 | 660 |
绳索取芯钻杆 | BQ钻杆 | 1400 |
NQ钻杆 | 1100 |
HQ钻杆 | 750 |
2、钻孔角度：0～360°
3、动力机：
电动机 | Y225S-4 | 37kW | 1480r/min |
柴油机 | R4105G53 | 42kW | 1500r/min |
4、回转器
型式：双油缸液压给进机械回转式
立轴通孔直径：80mm
立轴转速：
动力头转速(r/min) | 1480(用于岩芯钻进) |
正转低速(r/min) | 80；148；212；308 |
正转高速(r/min) | 247；456；650；945 |
反转(r/min) | 66；201 |
立轴最大扭矩：3.2kN.m
立轴行程：600mm
立轴最大起重力：120kN
立轴最大加压力：90kN
5、卷扬机
型式：行星齿轮传动
钢丝绳直径：17.5mm6W(16)或18.5mm6×19
卷筒钢丝绳容量：
(17.5mm)(170kg/平方mm) 110m
(18.5mm)(170kg/平方mm) 90m
单绳最大提升力：45kN
当动力机转速为1500r/min时：0.70；1.29；1.84；2.68m/s
6、离合器
型式：干式单片摩擦离合器
7、变速箱
型式：滑移齿轮变速箱(4正1反)
8、油泵
型式：单联齿轮油泵
排量：20ml/r
9、水刹车
工作转速：700～1800r/min
单绳平衡速度：3～8m/s
单绳平衡负荷：45kN
10、机架
型式：滑撬式(速滑动底座)
钻机后退行程：460mm
11、外形尺寸(长×宽×高)：3030×1100×1890mm
