關閉模關係Clamping relationship | 項目 ITEM | 單位 UNT | TC-150-D2-P |
| 開閉力 Locking force | ton | 150 |

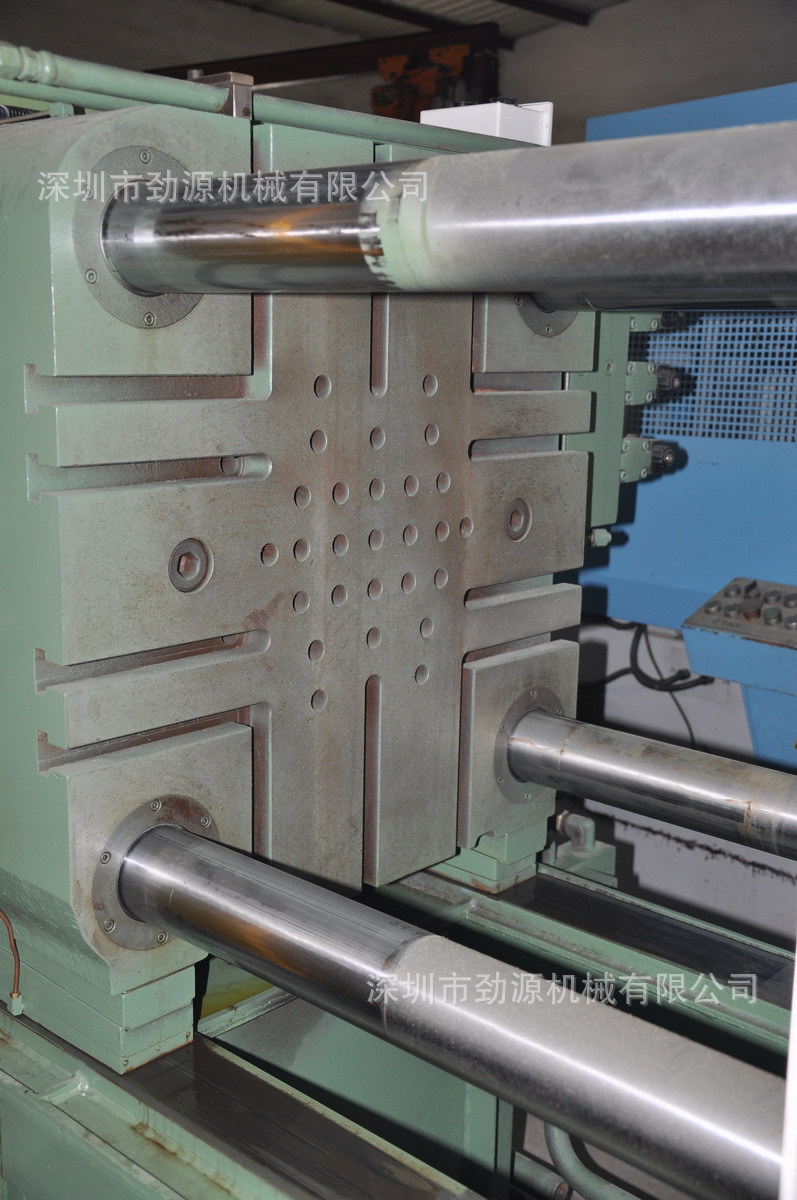

| 模面尺寸（長*寬）Size of plate ( L*W ) | mm | 700*700 |
| 柱內間隔（長*寬）Space of tiebars ( L*W ) | mm | 455*455 |
| 中板行程 Die Stroke | mm | 350 |
| 模型最大厚度 Thickness of die ( MAX ) | mm | 500 |
| 模型最小厚度 Thickness of die ( MIN ) | mm | 200 |
| 柱桿直徑 Tie bar diameter | mm | Φ85 |
| 模開時間可調 Die open time ( adjustable ) | sec | 高 0.67(high) 低 2.14(low) |
| 模閉時間可調 Die lock time ( adjustable ) | sec | 高1.42(high) 低 4.55(low) |
| 調模速度 Die adjustment speed | mm/min | 196 |
射出關係 Injecting relationship | 射出力 Injecting force | ton | 9.9-20.6 |
| 增壓比（壓力設定可變） | ......... | 1:2.0664 |
| Boosted pressure ratio ( Pressure setting : Variable ) |
| 射出行程 Injecting stroke | mm | 350 |
| 突出量（固定面至推頭） Plunger tip penetration | mm | 140 |
| 射出位置 Injecting position | mm | -100 |
| 空打低速 Dryinjecting ( low speed ) | mm/sec | 0.1-2.0 |
| 空打高速 Dryinjecting ( high speed ) | mm/sec | 0.1-5.0 |
| 標準料管直徑 Standard tip dia | mm | Φ50 |
| 射出壓力（料管之場合） Injecting pressure ( chip dia cases ) | kg/cm2 | 508 |
押出關係 Ejecting relationship | 押出力 Ejecting force | ton | 9.9 |
| 押出行程 Ejecting stroke | mm | 100 |
| 押出時間（出） Ejecting time ( adjustable ) | sec | 0.28 |
| 押出時間（退） Ejecting rewary time ( adjustable ) | sec | 0.22 |
| 中子關係 Core relationship | 中子電磁弁 Core-solenoidvalve | PT | 1/2" 2PSC |
| 油壓中子取出口 Oil hydraulic core outlct | PT | 組 |
| 1/2"*3 ( sets ) |
| 速度調整 Velocity regulation ( abjustable ) | mm/sec | 0-200 |
| 中子限動插座孔 Plug socket | PCS | Core 3 Set |

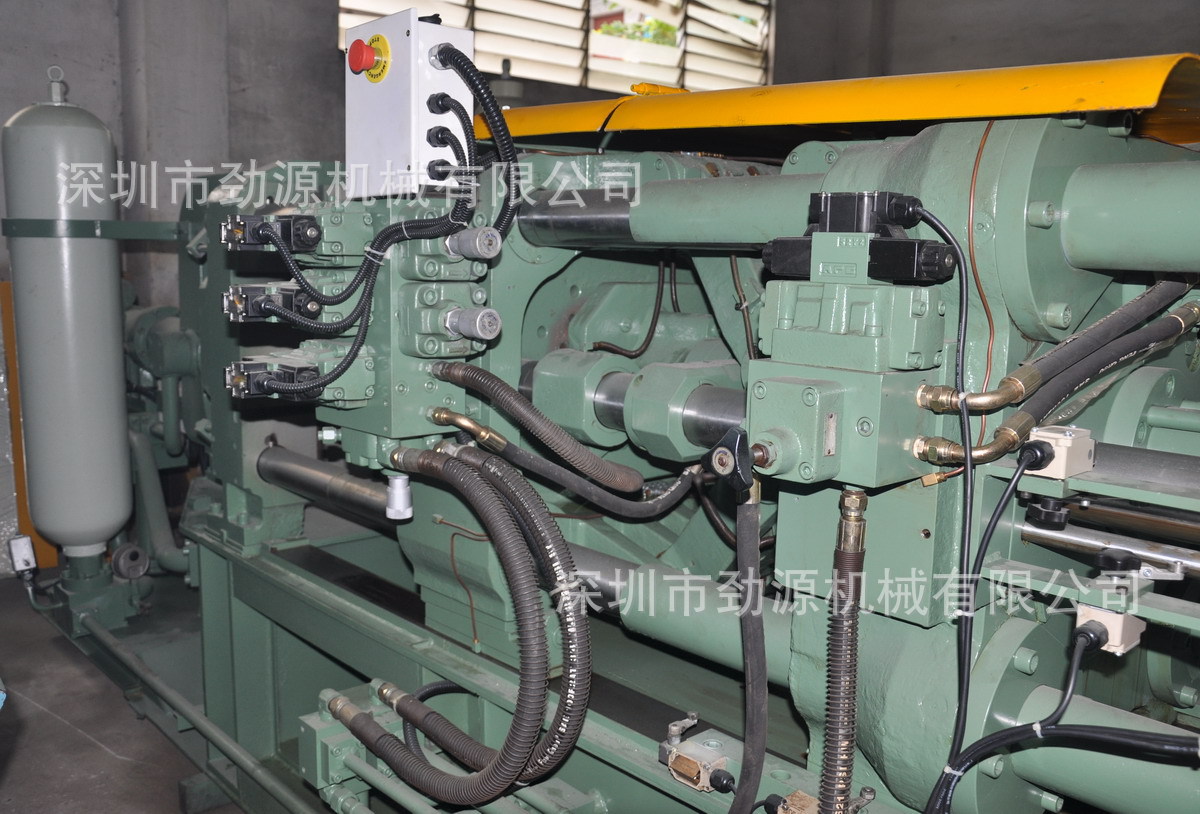

油壓關係 Oilhydrauic relationship | 定格壓力 Constant pressure | kg/cm2 | 105 |
| 泵浦壓力 Pump pressure | kg/cm2 | 210 |
| 泵浦容量 Pump volume | 1/min | 148.3 |
| 泵浦型式（油研）Pump type ( YUKEN ) | PV2R | 23-47-76 |
| 作動油量 Volume oil tank | LITER | 500 |
| 冷卻水量 Cooling water | 1/min | 水溫 25°C |
| 20 ( water temp ) |
| 冷卻關係 Cooling water relationship | 模具冷卻水出口管徑 Dit cooling water inlet pipe dia | PT | 1 1/4" |
| 模具冷卻水出口管徑 Dit cooling water output pipe dia | PT | 1 1/4" |
| 模具冷卻水閥門數 | PCS | 入 ( in) 6 出(out) 8 |
| Number of die cooling water adjusting valve cooling water |
| 冷卻水量 cooling water | 1/min | 模具用 |
| 25-50 ( pattern ) |
| 電器關係 Electric relationship | 電動機容量（泵浦用）Electro motor capacity ( for pump ) | ......... | 20 HP*6P |
| 機台總電源 Total power supply | | AC 200/220(50/60HZ)3Φ |
| 電源容量 power supply capacity | KVA | 21 |
| 機械關係 Machine relationship | 機台尺寸 Size of machine ( Apporx. L*W*H ) | mm | 5100*1600*2200 |
| 淨重（約） Net Weight ( approximate ) | kgs | 5800 |
| 鑄造能力 Casting capacities | 射料推頭直徑 Chip | mm | Φ45 | Φ50 | Φ60 |
| 射出壓力 Injecting pressure | kgs/cm2 | 627 | 508 | 333 |
| 鑄造面積 Cast area | cm2 | 239 | 295 | 425 |
| 射出容量 Injecting volume | cm3 | 417 | 515 | 742 |
| 射出重量 Injecting Weight | kgs | 1.13 | 1.39 | 2.0 |
